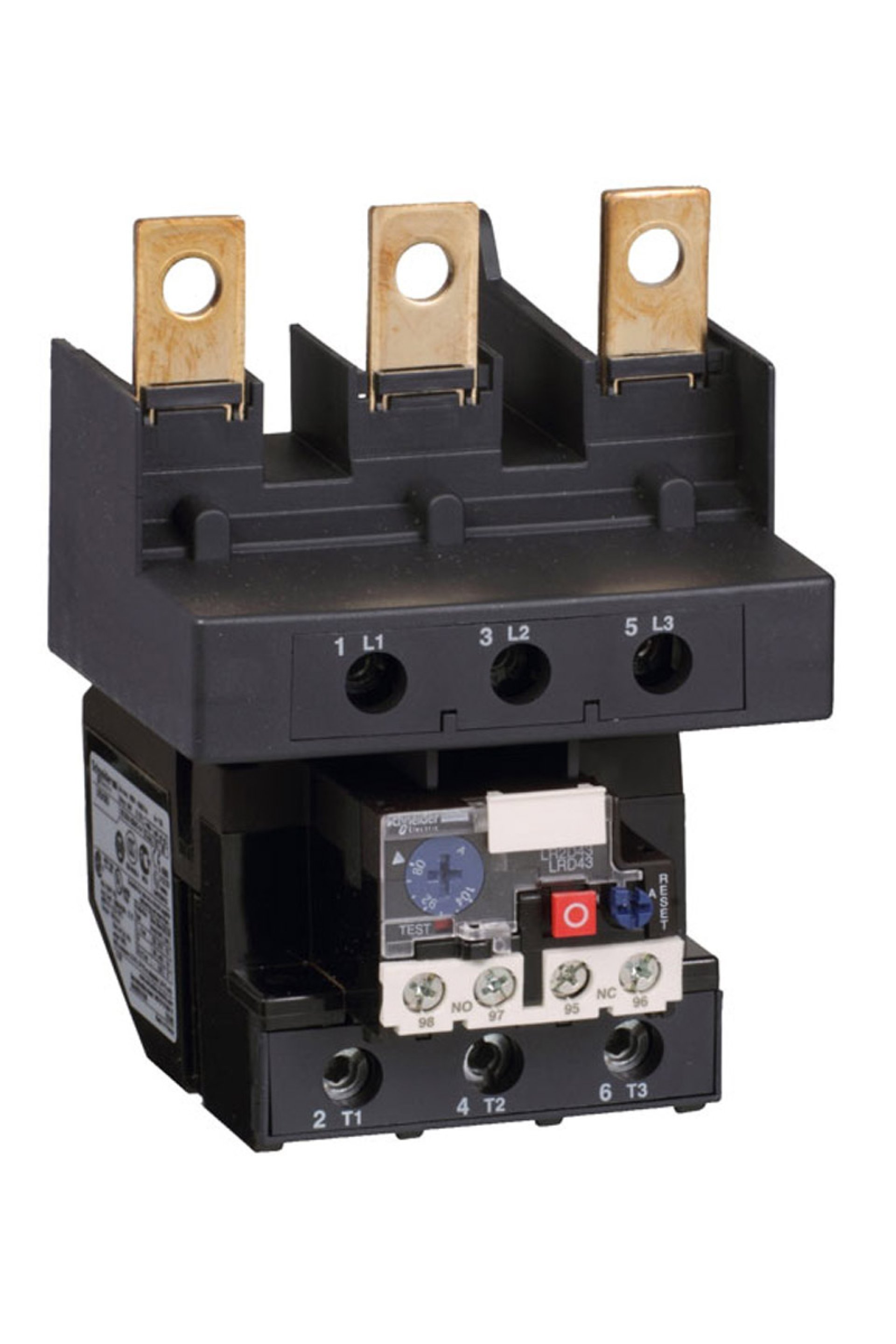

Schneider Termik Röle Ürün Özellikleri Seri : TeSys Ürün adı : TeSys LRD Ürün ya da bileşen tipi : Diferansiyel termal aşırı yük rölesi Ürün grubu : LRD Röle uygulaması : Motor koruma Ürün uyumluluğu : LC1D150 Şebeke tipi : DC Asiri yük açma sinifi : Sınıf 10A 'e uygunIEC 60947-4-1 Termik Koruma Ayar Aralığı : 110…140 A [Ui] nominal yalıtım voltajı : Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Tamamlayıcı Özellikler Şebeke frekansı : 0...400 Hz Montaj desteği : Plaka, özel aksesuarlı Açma eşiği : 1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1 Yardımcı kontak düzenleme : 1 NA + 1 NK [Ith] klasik açık hava termik akımı : 5 A için sinyalleme devresi Izin verilebilir akım : 0,06 A -de 440 V DC-13 için sinyalleme devresi 0,12 A -de 600 V AC-15 için sinyalleme devresi [Ue] nominal çalışma voltajı : 1000 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1 Ilgili sigorta değeri : 4 A gG için sinyalleme devresi 4 A BS için sinyalleme devresi [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947-1 Faz arızası hassasiyeti : Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 Kontrol tipi : Kırmızı açma/kapama butonu: durdurma Mavi açma/kapama butonu: sıfırlama Sıcaklık dengeleme : -20…60 °C Bağlantılar - terminaller : Güç devresi: vida kelepçesi terminalleri 1 kablolar 4…35 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablolar 4…50 mm² esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablolar 4…50 mm² katı kablo uçsuz Sıkma torku : Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 9 N.m - üzerinde vida kelepçesi terminalleri Derinlik : 132 mm Ürün ağırlığı : 0,9 kg Ortam Koşulları Koruyucu bakım : TH 'e uygunIEC 60068 IP koruma derecesi : IP20 'e uygunIEC 60529 Çalışma için ortam hava sıcaklığı : -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 Depolama ortam koşulları : -60…70 °C Alev geciktirici : V1 'e uygunUL 94 Mekanik dayanıklılık : Titreşimler: 6 Gn 'e uygunIEC 60068-2-6 Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7 Dielektrik gücü : 2,2 kV -de 50 Hz 'e uygunIEC 60947-1 Standartlar : EN/IEC 60947-4-1 EN/IEC 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495 Ürün sertifikaları : IEC CCC EAC ATEX INERIS
