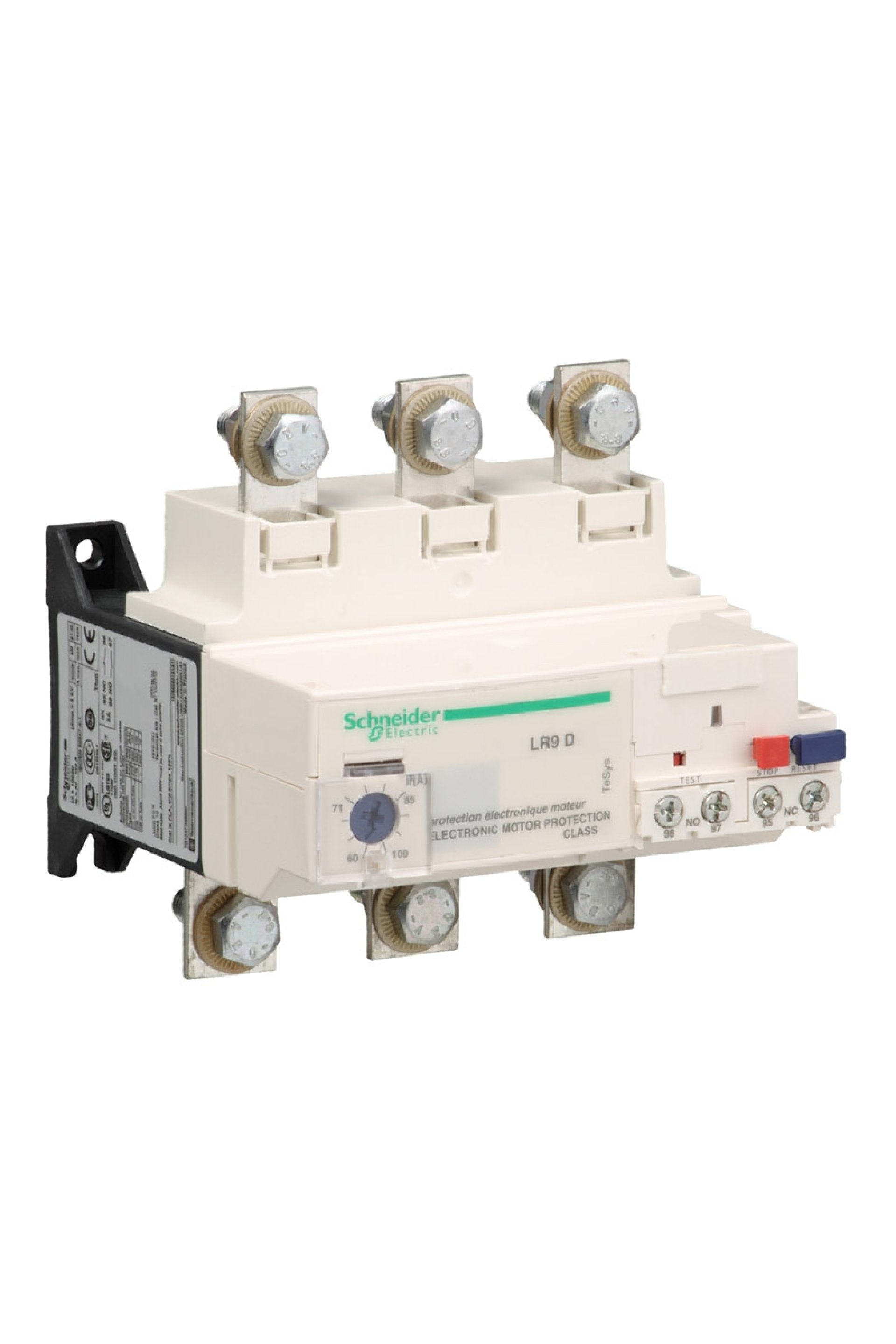

Schneider Termik Röle Ürün Özellikleri Seri : TeSys Ürün adı : TeSys LRD Ürün ya da bileşen tipi : Elektronik termal aşırı yük rölesi Ürün grubu : LR9D Röle uygulaması : Motor koruma Ürün uyumluluğu : NSX devre kesici Şebeke tipi : AC Asiri yük açma sinifi : Sınıf 20 'e uygunIEC 60947-4-1 Sinyalizasyon fonksiyonu : Alarm Termik Koruma Ayar Aralığı : 90…150 A [Ui] nominal yalıtım voltajı : Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Tamamlayıcı Özellikler Şebeke frekansı : 50...60 Hz [Us] nominal besleme gerilimi : 24 V DC Besleme gerilimi limitleri : 17…32 V Montaj desteği : Kontaktör altında Ray Açma eşiği : 1,05 +/- 0,06 In alarm 'e uygunIEC 60947-4-1 1,12 +/- 0,06 In enerji kesme 'e uygunIEC 60947-4-1 Yardımcı kontak düzenleme : 1 NA + 1 NK [Ith] klasik açık hava termik akımı : 5 A için sinyalleme devresi [Ue] nominal çalışma voltajı : 690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1 Ilgili Sigorta Dezeri : 4 A gG için sinyalleme devresi 4 A BS için sinyalleme devresi [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947-1 Faz arızası hassasiyeti : 4 s 'de Açma ±% 20 'e uygun IEC 60947-4-1 Kontrol tipi : Kırmızı açma/kapama butonu: durdurma Mavi açma/kapama butonu: sıfırlama Sıcaklık dengeleme : -20…60 °C MA cinsinden anahtarlama kapasitesi : 0...150 mA Maksimum voltaj düşüşü : <2,5 V kapalı durum Bağlantılar - terminaller : Güç devresi: çubuklar Kontrol devresi: vida kelepçesi terminalleri 1 kablolar 0,5…1,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 0,5…1,5 mm² esnek kablo uçsuz Alarm devresi: vida kelepçesi terminalleri 1 kablolar 0,5…1,5 mm² esnek kablo uçsuz Sıkma torku : Alarm devresi: 0,45 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 18 N.m - üzerinde çubuklar M8 Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri Yükseklik : 118 mm Genişlik : 115 mm Derinlik : 125 mm Ürün ağırlığı : 0,885 kg Ortam Koşulları İklimsel dayanım : e uygun IACS E10 IP koruma derecesi : IP20 'e uygun IEC 60529 Çalışma için ortam hava sıcaklığı : -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 Depolama ortam koşulları : -60…70 °C Çalışma yüksekliği : <= 2000 m değer kaybı olmadan Mekanik dayanıklılık : Titreşimler: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Şoklar: 11 msn için 13 Gn 'e uygunIEC 60068-2-7 Dielektrik gücü : 1,89 kV -de 50 Hz 'e uygunIEC 60947-1 Standartlar : EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 Ürün sertifikaları : UL CSA CCC UKCA
