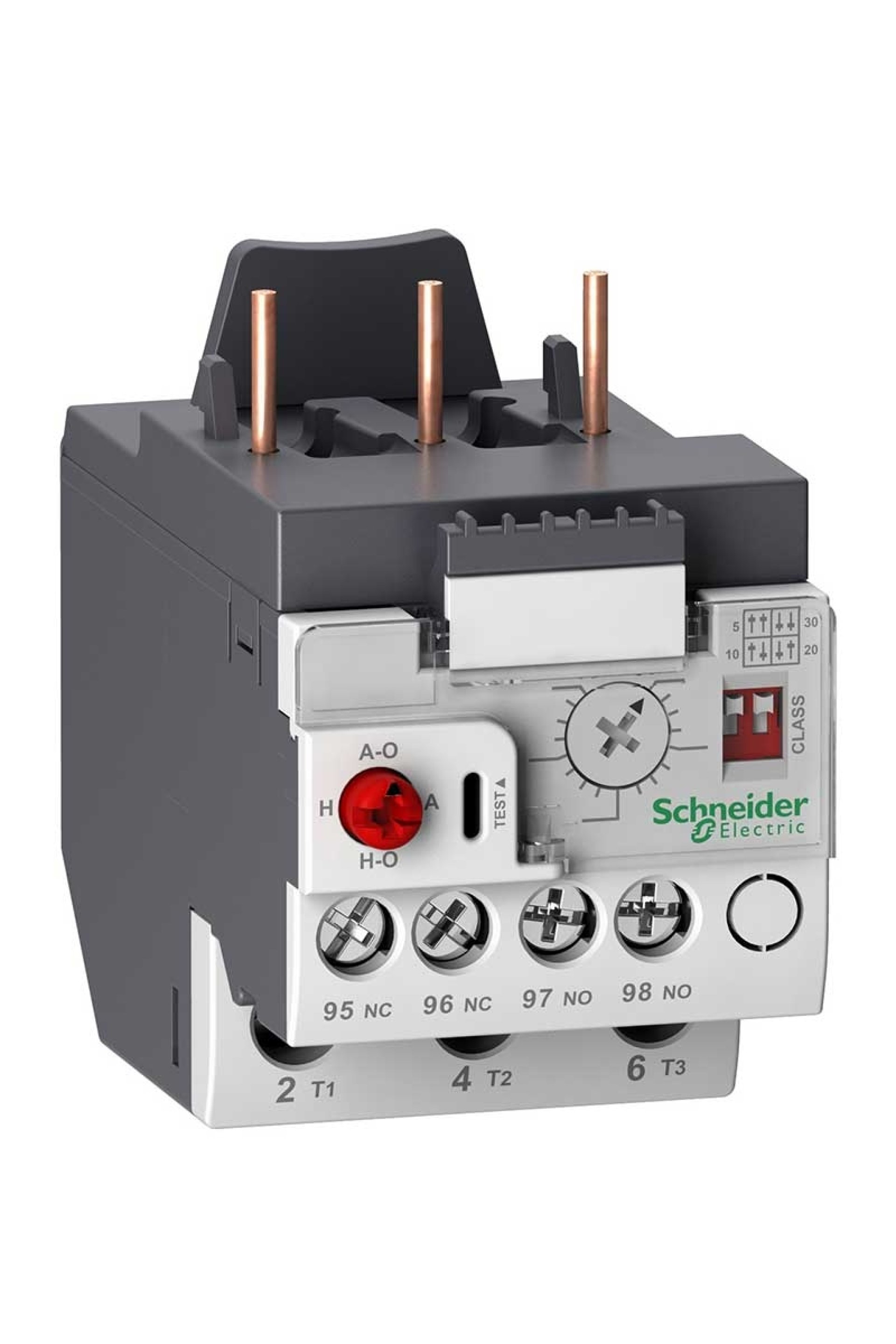

Schneider Termik Röle Ürün Özellikleri Seri : TeSys Ürün adı : TeSys LRD Ürün grubu : LR9D Ürün ya da bileşen tipi : Elektronik termal aşırı yük rölesi Röle uygulaması : Motor koruma Ürün uyumluluğu : LC1D12 Asiri yük açma sinifi : Sınıf 5…30 Termik Koruma Ayar Aralığı : 1,6…8 A W cinsinden maksimum güç tüketimi : 300 mW Montaj desteği : Kontaktör altında Plaka, özel aksesuarlı Ray, özel aksesuarlı Tamamlayıcı Özellikler [Ue] nominal çalışma voltajı : 690 V için güç devresi 660 V için sinyalleme devresi [Ui] nominal yalıtım voltajı : Güç devresi: 1000 V Sinyalleme devresi: 690 V Açma eşiği : 1.25 'e uygun IEC 60947-4-1 Kontrol tipi : Kırmızı açma/kapama butonu: durdurma ve manuel sıfırlama Beyaz 2 microswitches: adjustable trip class Kırmızı düğme: Otomatik Sıfırlama Beyaz kadran: tam yüklü akım ayarlama Zaman aralığı : 1.5 ... 4 dk - Otomatik Sıfırlama Süresi [Ith] klasik açık hava termik akımı : 5 A için sinyalleme devresi Ilgili Sigorta Dezeri : 5 A gG için sinyalleme devresi 5 A BS için sinyalleme devresi [Uimp] nominal darbe dayanım voltajı : 6 kV Faz arızası hassasiyeti : Phase difference > 40% 3 s 'e uygun IEC 60947-4-1 Elektromanyetik uyumluluk : Dalgalanma dayanımı: 2 kV ortak mod 'e uygunIEC 61000-4-5 Elektrostatik deşarja direnç: 8 kV 'e uygunIEC 61000-4-2 Yayılan radyo-elektrik parazitlerine bağışıklık: 10 V/m 'e uygunIEC 61000-4-3 Immunity to fast transients: 2 kV 'e uygunIEC 61000-4-4 Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 kablo 2,5 mm² - kablo sertligi: katı veya esnek - kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo 16 mm² - kablo sertligi: katı veya esnek - kablo uçsuz Sıkma torku : Kontrol devresi: 0.8 N.m üzerinde vida kelepçesi terminalleri Güç devresi: 3.1 N.m üzerinde vida kelepçesi terminalleri Yükseklik : 72,5 mm Genişlik : 45 mm Derinlik : 79,9 mm Ürün ağırlığı : 0,18 kg Ortam Koşulları Standartlar : EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 Ürün sertifikaları : IECEE CB Scheme UL CSA CCC IP koruma derecesi : IP20 ön yüz 'e uygunIEC 60529 Çalışma için ortam hava sıcaklığı : -25… 70°C 'e uygun IEC 60255-8 Depolama ortam koşulları : -55…80 °C Çalışma yüksekliği : 2000 m değer kaybı olmadan Mekanik dayanıklılık : Titreşimler 10...150 Hz: 6 Gn 'e uygunIEC 60068-2-6 Şoklar 11 ms: 15 gn 'e uygunIEC 60068-2-7 Dielektrik gücü : 6 kV 50 Hz 'e uygunIEC 60255-5
