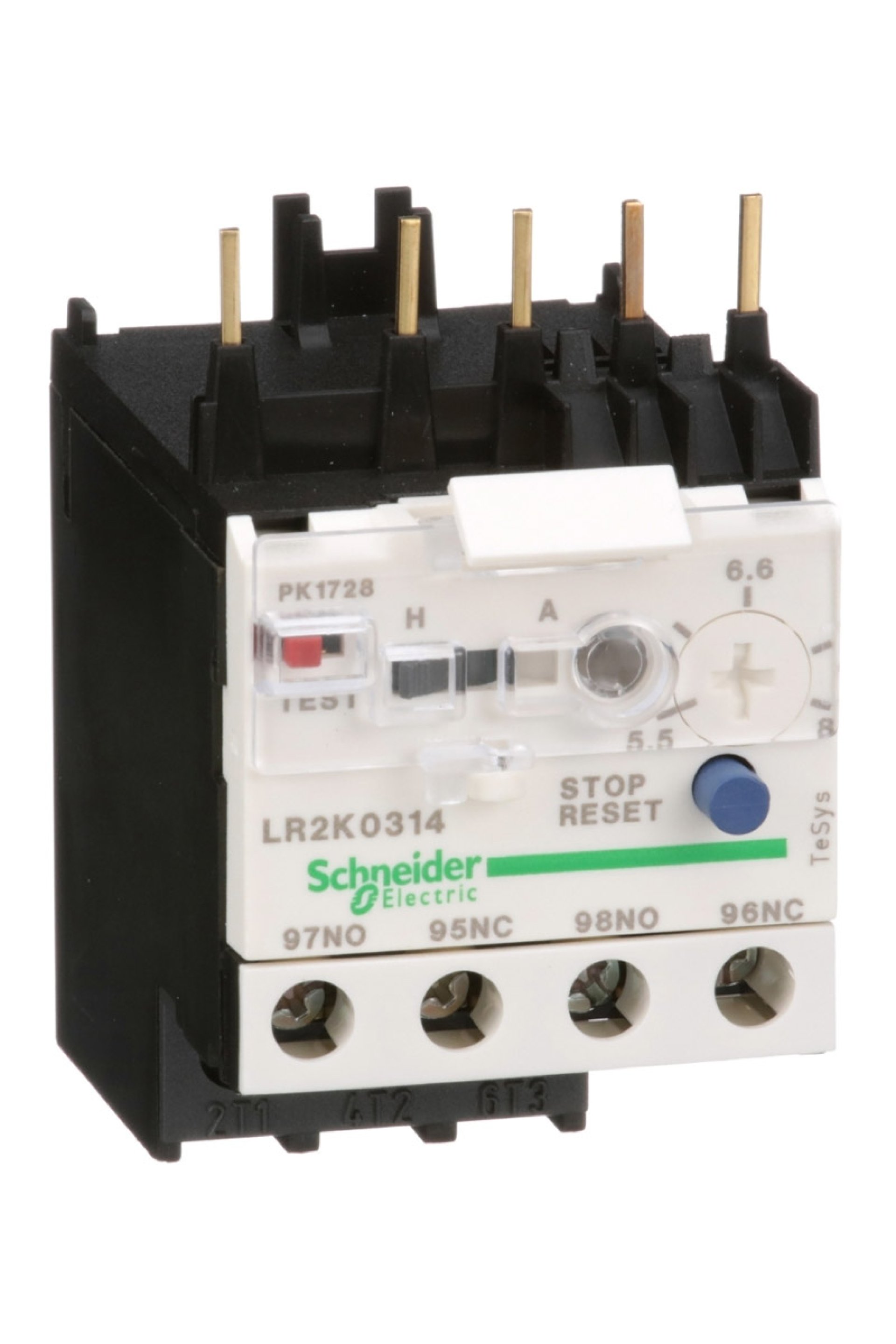

Schneider Termik Röle Ürün Özellikleri Seri : TeSys Ürün adı : TeSys LRK Ürün ya da bileşen tipi : Diferansiyel termal aşırı yük rölesi Ürün grubu : LR2K Röle uygulaması : Motor koruma Ürün uyumluluğu : LC7K Şebeke tipi : DC AC Asiri yük açma sinifi : Sınıf 10A 'e uygunIEC 60947-4-1 Termik Koruma Ayar Aralığı : 5,5…8 A [Ui] nominal yalıtım voltajı : Güç devresi: 690 V 'e uygunBS 4941 Güç devresi: 690 V 'e uygunIEC 60947 Güç devresi: 750 V 'e uygunVDE 0110 grup C Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Tamamlayıcı Özellikler Şebeke frekansı : <= 400 Hz Montaj desteği : Kontaktör altında Plaka, özel aksesuarlı Ray, özel aksesuarlı Yardımcı kontak düzenleme : 1 NA + 1 NK [Ith] klasik açık hava termik akımı : 6 A için sinyalleme devresi [Ue] nominal çalışma voltajı : <= 690 V için güç devresi 690 V AC AC-15 için sinyalleme devresi 250 V DC DC-13 için sinyalleme devresi Ilgili sigorta değeri : 6 A gG için sinyalleme devresi 'e uygunVDE 0660 6 A gG için sinyalleme devresi 'e uygunIEC 60947 [Uimp] nominal darbe dayanım voltajı : 6 kV Kutup başına güç dağılımı : 2 W Faz arızası hassasiyeti : Evet 'e uygunIEC 60947-4-1 Yerel sinyalleme : Açma göstergesi (sarı) Kontrol tipi : Kırmızı açma/kapama butonu: açma testi fonksiyonu Mavi açma/kapama butonu: durdurma ve manuel sıfırlama Selektör anahtarı: manuel veya otomatik sıfırlama Bağlantılar - terminaller : Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile Sıkma torku : 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Yükseklik : 58 mm Genişlik : 45 mm Derinlik : 65 mm Ürün ağırlığı : 0,145 kg Ortam Koşulları Standartlar : VDE 0660 NF C 63-650 IEC 60947 BS 4941 Ürün sertifikaları : UL CSA UKCA Koruyucu bakım : TC 'e uygunIEC 60068 TC 'e uygunDIN 50016 IP koruma derecesi : IP2x 'e uygunIEC 60529 Çalışma için ortam hava sıcaklığı : -20…55 °C değer kaybı olmadan 'e uygunIEC 60947 -30…60 °C değer kaybı ile 'e uygunIEC 60947 Depolama ortam koşulları : -40…70 °C Çalışma yüksekliği : 2000 m değer kaybı olmadan Yangına dayanıklılık : 850 °C 'e uygunIEC 60695-2-1 Alev geciktirici : V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 Mekanik dayanıklılık : Şoklar NA kontak: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar NK kontak: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler NA kontak: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler NK kontak: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
