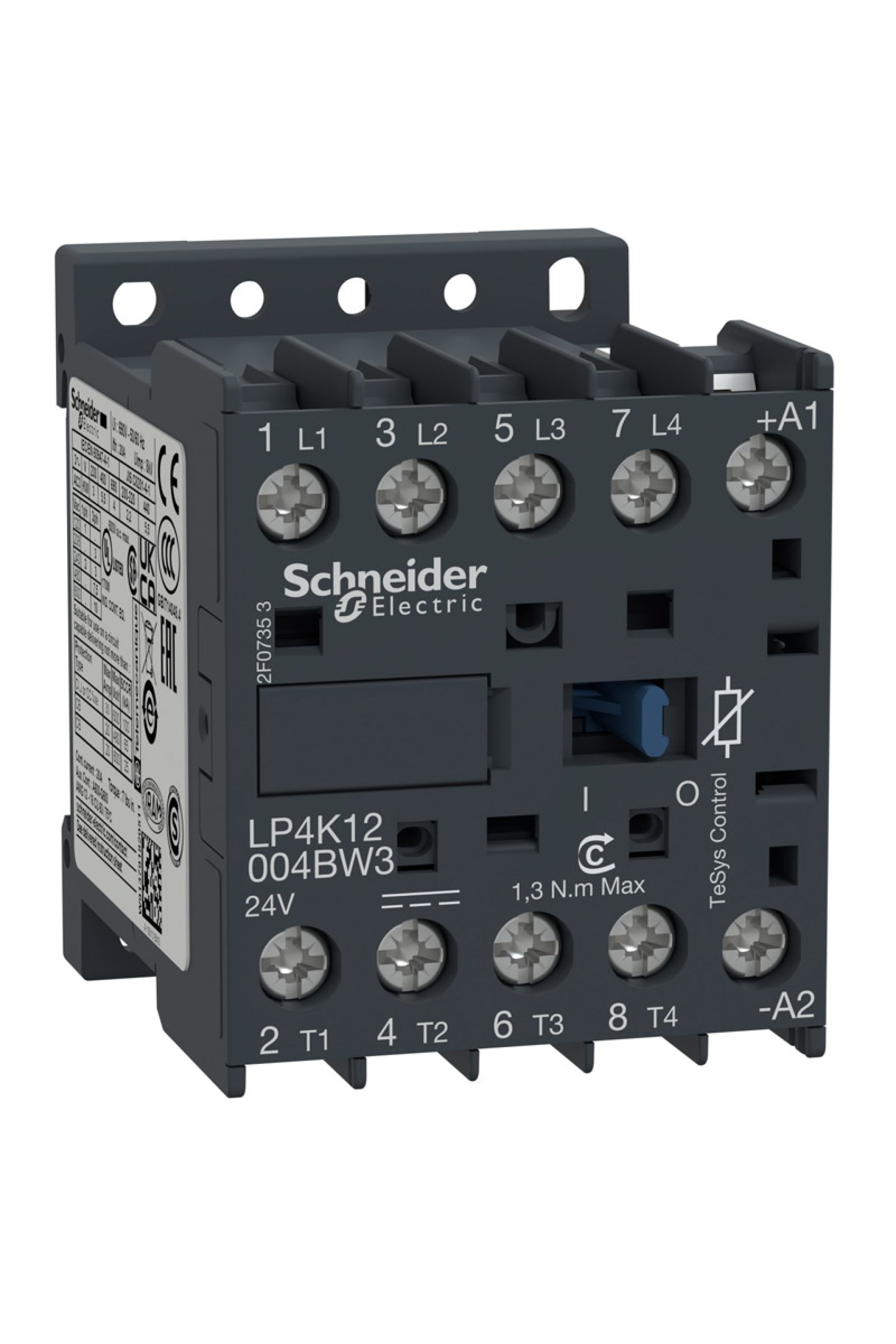

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys K Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LP4K Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P Kutup kontak düzenleme : 4 NA [Ie] nominal çalışma akımı : 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi Tamamlayıcı Özellikler Bobin teknolojisi : Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör Kontrol devresi gerilim limitleri : Çalışma: 0,7...1,30 Uc 50 °C) [Ui] nominal yalıtım voltajı : Güç devresi: 600 V 'e uygunUL 508 [Uimp] nominal darbe dayanım voltajı : 8 kV Aşırı gerilim kategorisi : III Montaj desteği : Plaka Ray Alev geciktirici : V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 Sıkma torku : 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 [Ue] nominal çalışma voltajı : Güç devresi: 690 V AC 50/60 Hz [Ith] klasik açık hava termik akımı : 20 A -de <50 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 144 A AC için güç devresi 'e uygunNF C 63-110 144 A AC için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 110 A -de 440 V 'e uygun IEC 60947 80 A -de 500 V 'e uygun IEC 60947 70 A -de 660...690 V 'e uygun IEC 60947 Ilgili Sigorta Dezeri : 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi Ortalama empedans : 3 mOhm - Ith 20 A 50 Hz için güç devresi W cinsinden kalkış gücü : 1,8 W 20 °C) W cinsinden tutma güç tüketimi : 1,8 W -de 20 °C Çalışma süresi : 30...40 msn bobin enerjileme ve NA kapama 10 ms bobinin enerjisini kesme ve NA açma Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 30 Milyon Döngü Maksimum işletim oranı : 3600 cyc/h Yükseklik : 58 mm Genişlik : 45 mm Derinlik : 57 mm Ürün ağırlığı : 0,235 kg Ortam Koşulları Ürün sertifikaları : UL CSA UKCA Nominal çalışma ortam sıcaklığı : -25…50 °C Depolama ortam koşulları : -50…80 °C Çalışma yüksekliği : 2000 m olmadan
