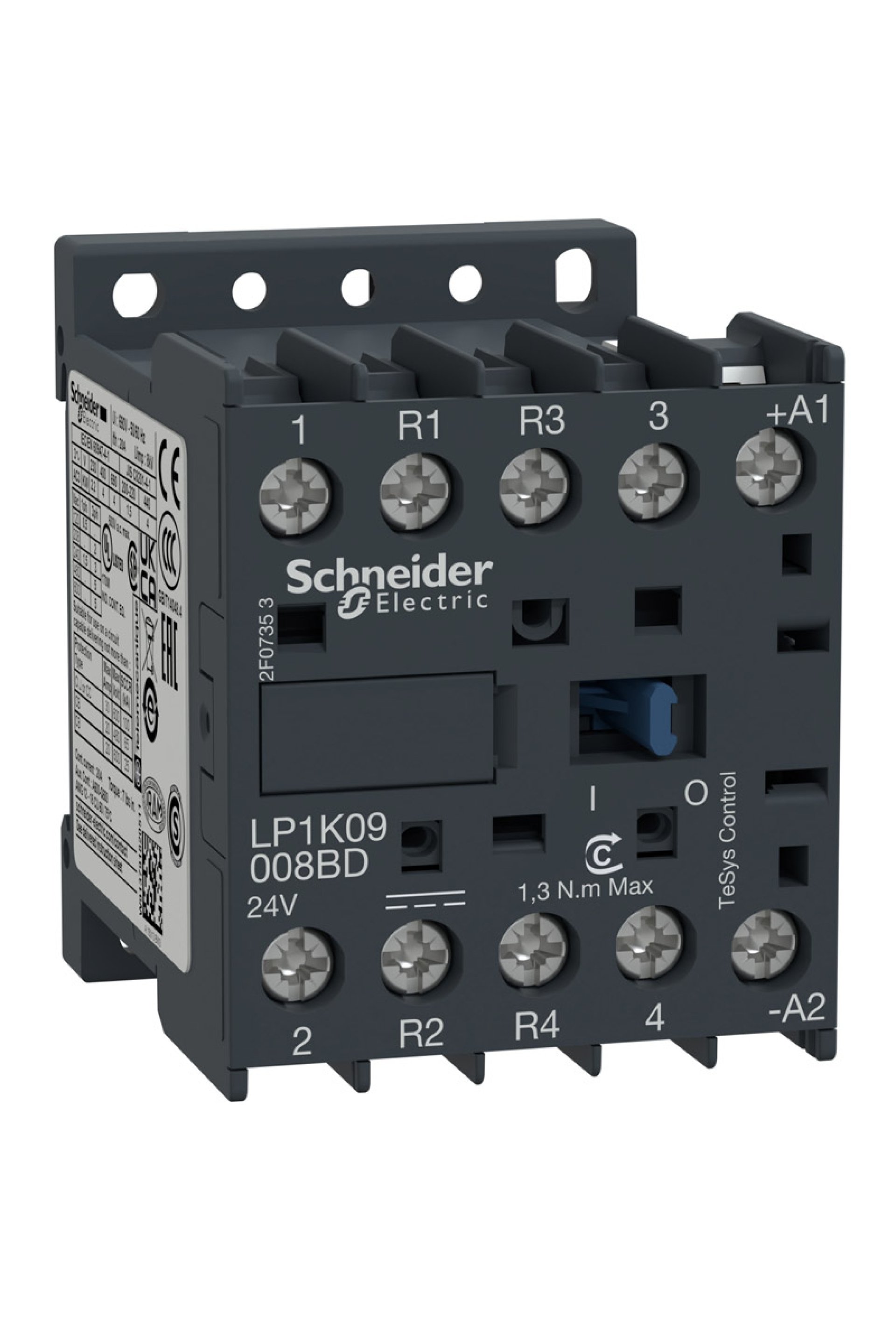

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys K Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LP1K Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P Kutup kontak düzenleme : 2 NA + 2 NK [Ie] nominal çalışma akımı : 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi Tamamlayıcı Özellikler Kontrol devresi gerilim limitleri : Çalışma: 0,8...1,15 Uc 50 °C) [Ui] nominal yalıtım voltajı : Güç devresi: 600 V 'e uygunUL 508 [Uimp] nominal darbe dayanım voltajı : 8 kV Aşırı gerilim kategorisi : III Montaj desteği : Ray Plaka Alev geciktirici : V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 Sıkma torku : 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 [Ue] nominal çalışma voltajı : Güç devresi: 690 V AC 50/60 Hz [Ith] klasik açık hava termik akımı : 20 A -de <50 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 110 A AC için güç devresi 'e uygunNF C 63-110 110 A AC için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 110 A -de 415 V 'e uygun IEC 60947 110 A -de 440 V 'e uygun IEC 60947 80 A -de 500 V 'e uygun IEC 60947 110 A -de 220...230 V 'e uygun IEC 60947 110 A -de 380...400 V 'e uygun IEC 60947 70 A -de 660...690 V 'e uygun IEC 60947 Ilgili Sigorta Dezeri : 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi Ortalama empedans : 3 mOhm - Ith 20 A 50 Hz için güç devresi W cinsinden kalkış gücü : 3 W 20 °C) W cinsinden tutma güç tüketimi : 3 W -de 20 °C Çalışma süresi : 30...40 msn bobin enerjileme ve NA kapama 10 ms bobinin enerjisini kesme ve NA açma 25...35 msn bobin enerjileme ve NK açma 15 ms bobinin enerjisini kesme ve NK kapama Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 10 Milyon Döngü Maksimum işletim oranı : 3600 cyc/h Yükseklik : 58 mm Genişlik : 45 mm Derinlik : 57 mm Ürün ağırlığı : 0,225 kg Ortam Koşulları Ürün sertifikaları : UL CSA UKCA Nominal çalışma ortam sıcaklığı : -25…50 °C Depolama ortam koşulları : -50…80 °C Çalışma yüksekliği : 2000 m olmadan
