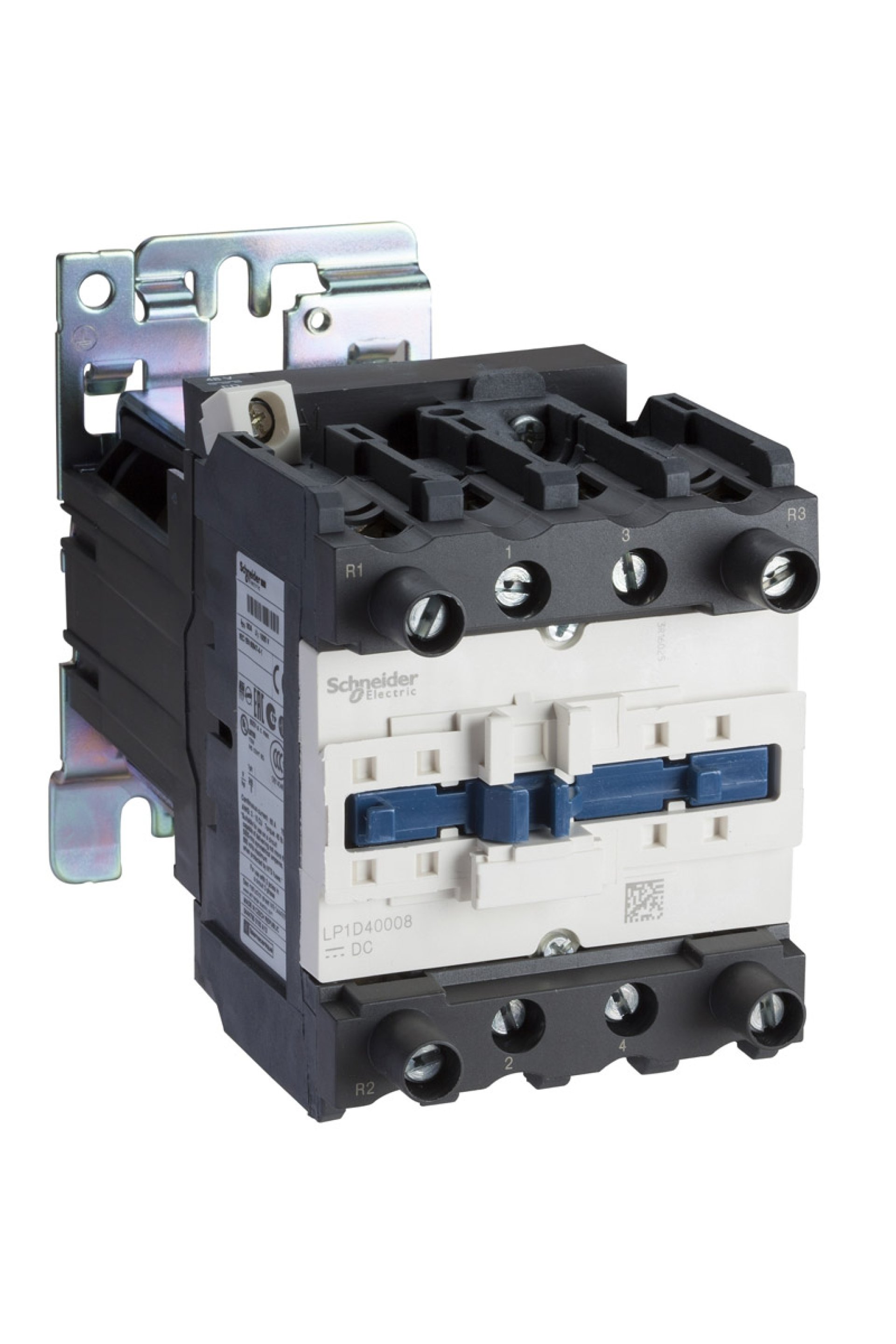

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LP1D Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P [Ue] nominal çalışma voltajı : Güç devresi: <= 1000 V AC 25...400 Hz [Ie] nominal çalışma akımı : 60 A 60 °C) -de <= 440 V AC AC-1 için güç devresi Tamamlayıcı Özellikler Kutup kontak düzenleme : 2 NA + 2 NK Kontak uyumluluğu : M3 Koruyucu kapak : Olmadan [Ui] nominal yalıtım voltajı : Güç devresi: 690 V 'e uygunIEC 60947-4-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 60 A -de <60 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 800 A -de 440 V için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 800 A -de 440 V için güç devresi 'e uygunIEC 60947 Ilgili Sigorta Dezeri : 80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi Zaman sabiti : 75 ms Kontrol devresi tipi : DC DC standart Bobin teknolojisi : Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör Kontrol devresi gerilim limitleri : 0,1...0,3 Uc -40…70 °C düşme DC Ortalama empedans : 1,5 mOhm - Ith 60 A 50 Hz için güç devresi Kutup başına güç dağılımı : 5,4 W AC-1 Çalışma süresi : 4...19 msn açma 12...26 msn kapama Maksimum işletim oranı : 3600 cyc/h -de <60 °C Sıkma torku : Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Montaj desteği : Plaka Ray Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Çalışma yüksekliği : 0...3000 m Uyumluluk kodu : LP1D Ortam Koşulları Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör açık: 11 msn için 10 Gn Şoklar kontaktör kapalı: 11 msn için 15 Gn Yükseklik : 127 mm Genişlik : 85 mm Derinlik : 182 mm Ürün ağırlığı : 2,21 kg
