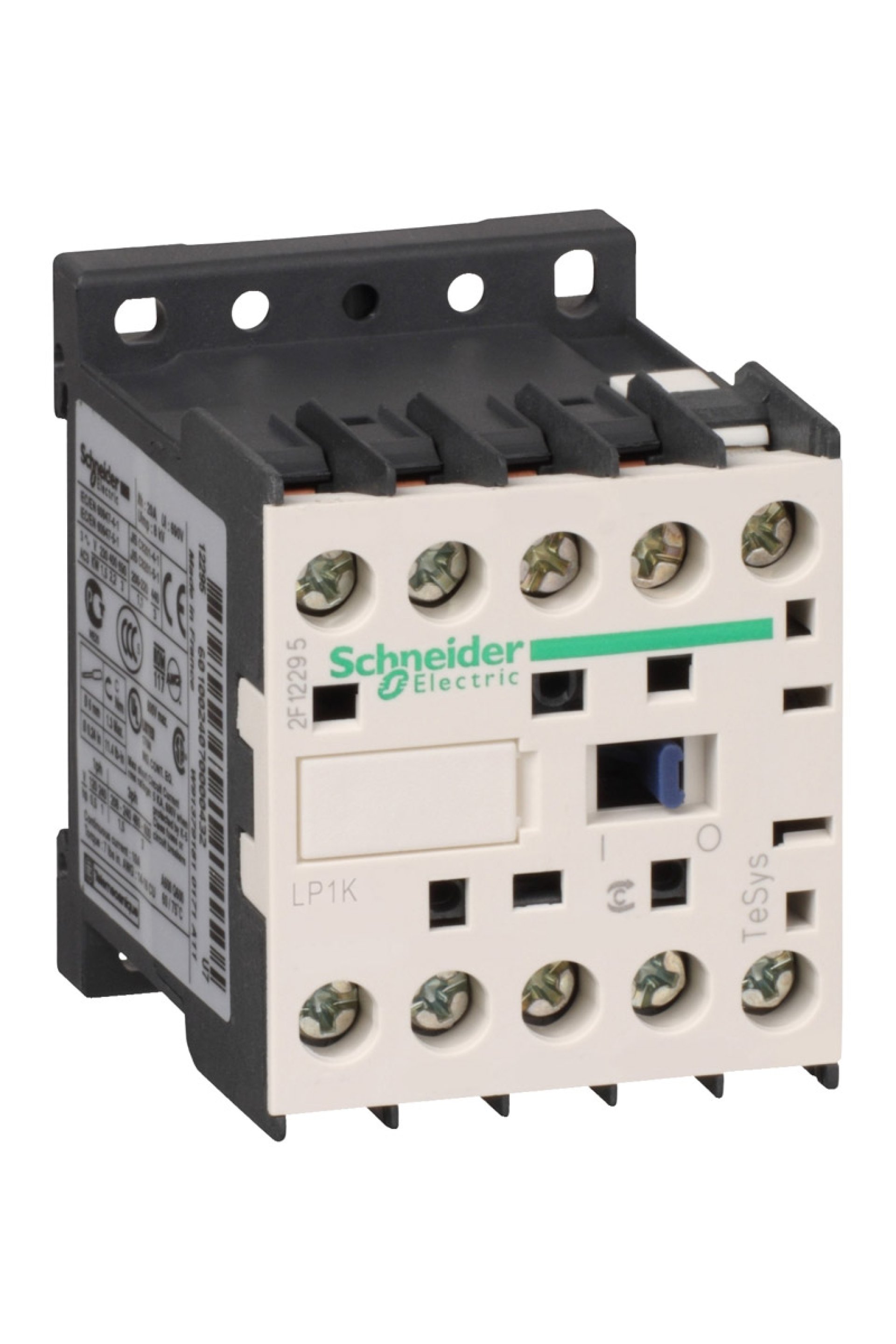

Schneider LP1-K0901BD 24VDC 1NK Kontaktör

Schneider Kontaktör Ürün Özellikleri Ürün serisi : TeSys K Seri : TeSys Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LP1K Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 AC-4 AC-3 Kutup tanımı : 3P Kutup kontak düzenleme : 3 NA [Ie] nominal çalışma akımı : 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi 9 A -de <= 440 V AC AC-3 için güç devresi 16 A 70 °C) -de 690 V AC AC-1 için güç devresi Yardımcı kontak düzenleme : 1 NK Tamamlayıcı Özellikler Yardımcı kontak tipi : Tip anlık 1 NK Kontrol devresi gerilim limitleri : Çalışma: 0,8...1,15 Uc 50 °C) Düşme: 0,1...0,75 Uc 50 °C) [Ui] nominal yalıtım voltajı : Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 [Uimp] nominal darbe dayanım voltajı : 8 kV Aşırı gerilim kategorisi : III Montaj desteği : Ray Plaka Alev geciktirici : V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 Sıkma torku : 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 [Ue] nominal çalışma voltajı : Güç devresi: 690 V AC 50/60 Hz Sinyalleme devresi: <= 690 V AC 50/60 Hz [Ith] klasik açık hava termik akımı : 20 A -de <50 °C için güç devresi 10 A -de <50 °C için sinyalleme devresi Irms nominal kapama kapasitesi : 110 A AC için güç devresi 'e uygunNF C 63-110 110 A AC için güç devresi 'e uygunIEC 60947 110 A AC için sinyalleme devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 110 A -de 415 V 'e uygunIEC 60947 110 A -de 440 V 'e uygunIEC 60947 80 A -de 500 V 'e uygunIEC 60947 110 A -de 220...230 V 'e uygunIEC 60947 110 A -de 380...400 V 'e uygunIEC 60947 70 A -de 660...690 V 'e uygunIEC 60947 Ilgili sigorta değeri : 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947 10 A gG için sinyalleme devresi 'e uygunVDE 0660 Ortalama empedans : 3 mOhm - Ith 20 A 50 Hz için güç devresi W cinsinden kalkış gücü : 3 W 20 °C) W cinsinden tutma güç tüketimi : 3 W -de 20 °C Çalışma süresi : 30...40 msn bobin enerjileme ve NA kapama 10 ms bobinin enerjisini kesme ve NA açma Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 10 Mcycles Maximum operating rate : 3600 cyc/h Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum anahtarlama gerilimi : 17 V için sinyalleme devresi Yalıtım direnci : > 10 MOhm için sinyalleme devresi Yükseklik : 58 mm Genişlik : 45 mm Derinlik : 57 mm Ürün ağırlığı : 0,225 kg Ortam Koşulları Ürün sertifikaları : UL CSA UKCA Nominal çalışma ortam sıcaklığı : -25…50 °C Depolama ortam koşulları : -50…80 °C Çalışma yüksekliği : 2000 m olmadan
