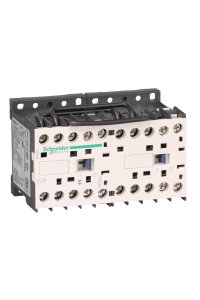

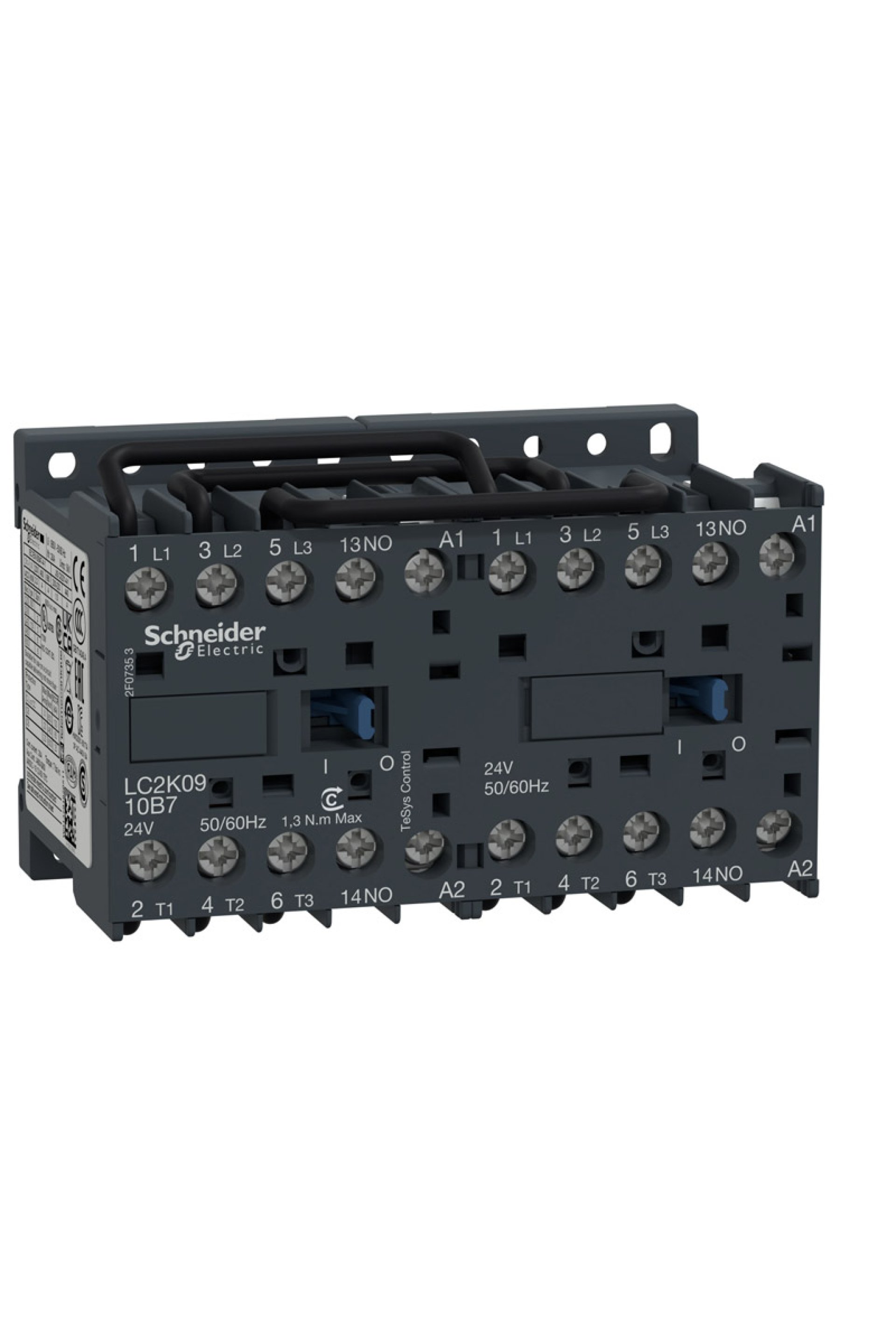

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys K Ürün ya da bileşen tipi : Dönüşlü kontaktör Ürün grubu : LC2K Cihaz uygulaması : Kontrol Kontaktör uygulaması : Motor kontrol Kullanım kategorisi : AC-1 Cihaz sunumu : Döner güç busbarlı hazır monte Kutup tanımı : 3P Güç Kutbu Kontak Kompozisyonu : 3 NA [Ue] nominal çalışma voltajı : Güç devresi: 690 V AC 50/60 Hz [Ie] nominal çalışma akımı : 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi 16 A 70 °C) -de 690 V AC AC-1 için güç devresi 9 A -de <= 440 V AC AC-3 için güç devresi Motor gücü kW : 2,2 kW -de 220...230 V AC 50/60 Hz 4 kW -de 380...415 V AC 50/60 Hz 4 kW -de 440 V AC 50/60 Hz 4 kW -de 480 V AC 50/60 Hz 4 kW -de 500...600 V AC 50/60 Hz 4 kW -de 660...690 V AC 50/60 Hz Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 220...230 V AC 50/60 Hz Yardımcı kontak düzenleme : 1 NA [Uimp] nominal darbe dayanım voltajı : 8 kV Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 20 A -de <50 °C için güç devresi 10 A -de <50 °C için sinyalleme devresi IRMS Nominal Kapama Kapasitesi : 110 A AC için güç devresi 'e uygunNF C 63-110 110 A AC için güç devresi 'e uygunIEC 60947 110 A AC için sinyalleme devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 110 A -de 415 V 'e uygun IEC 60947 110 A -de 440 V 'e uygun IEC 60947 80 A -de 500 V 'e uygun IEC 60947 110 A -de 220...230 V 'e uygun IEC 60947 110 A -de 380...400 V 'e uygun IEC 60947 70 A -de 660...690 V 'e uygun IEC 60947 [Icw] nominal kısa süreli dayanma akımı : 90 A -de <50 °C - 1 sn için güç devresi 85 A -de <50 °C - 5 s için güç devresi 80 A -de <50 °C - 10 s için güç devresi 60 A -de <50 °C - 30 s için güç devresi 45 A -de <50 °C - 1 min için güç devresi 40 A -de <50 °C - 3 min için güç devresi 80 A - 1 sn için sinyalleme devresi 90 A - 500 ms için sinyalleme devresi 110 A - 100 ms için sinyalleme devresi 20 A -de <50 °C - >= 15 min için güç devresi Ilgili Sigorta Dezeri : 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947 10 A gG için sinyalleme devresi 'e uygunVDE 0660 Ortalama empedans : 3 mOhm - Ith 20 A 50 Hz için güç devresi [Ui] nominal yalıtım voltajı : Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 Elektrik dayanıklılığı : 0,18 Mcycles 20 A AC-1 Ue'de <= 440 V 1,3 Mcycles 9 A AC-3 Ue'de <= 440 V Kilitleme tipi : Mekanik Montaj desteği : Plaka Ray Standartlar : VDE 0660 NF C 63-110 IEC 60947 BS 5424 Ürün sertifikaları : UL CSA UKCA Bağlantılar - terminaller : Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile Sıkma torku : 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Çalışma süresi : 10...20 msn bobin enerjileme ve NA kapama 10...20 msn bobinin enerjisini kesme ve NA açma Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 5 Milyon Döngü Maksimum işletim oranı : 3600 cyc/h Tamamlayıcı Özellikler Kontrol devresi gerilim limitleri : Çalışma: 0,85...1,1 Uc 50 °C) Düşme: 0,2...0,75 Uc 50 °C) VA cinsinden kalkış gücü : 30 VA 20 °C) VA cinsinden tutma güç tüketimi : 4,5 VA 20 °C) Isı dağılımı : 1,3 W Yardımcı kontak tipi : Tip anlık 1 NA Sinyalleme devre frekansı : <= 400 Hz Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum Anahtarlam gerilimi : 17 V için sinyalleme devresi Çakışmama mesafesi : 0,5 mm Yalıtım direnci : > 10 MOhm için sinyalleme devresi Ortam Koşulları IP koruma derecesi : IP20 'e uygun VDE 0106 Koruyucu bakım : TC 'e uygunIEC 60068 TC 'e uygunDIN 50016 Nominal çalışma ortam sıcaklığı : -25…50 °C Depolama ortam koşulları : -50…80 °C Çalışma yüksekliği : 2000 m olmadan Alev geciktirici : V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 Mekanik dayanıklılık : Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Yükseklik : 58 mm Genişlik : 90 mm Derinlik : 57 mm Ürün ağırlığı : 0,39 kg
