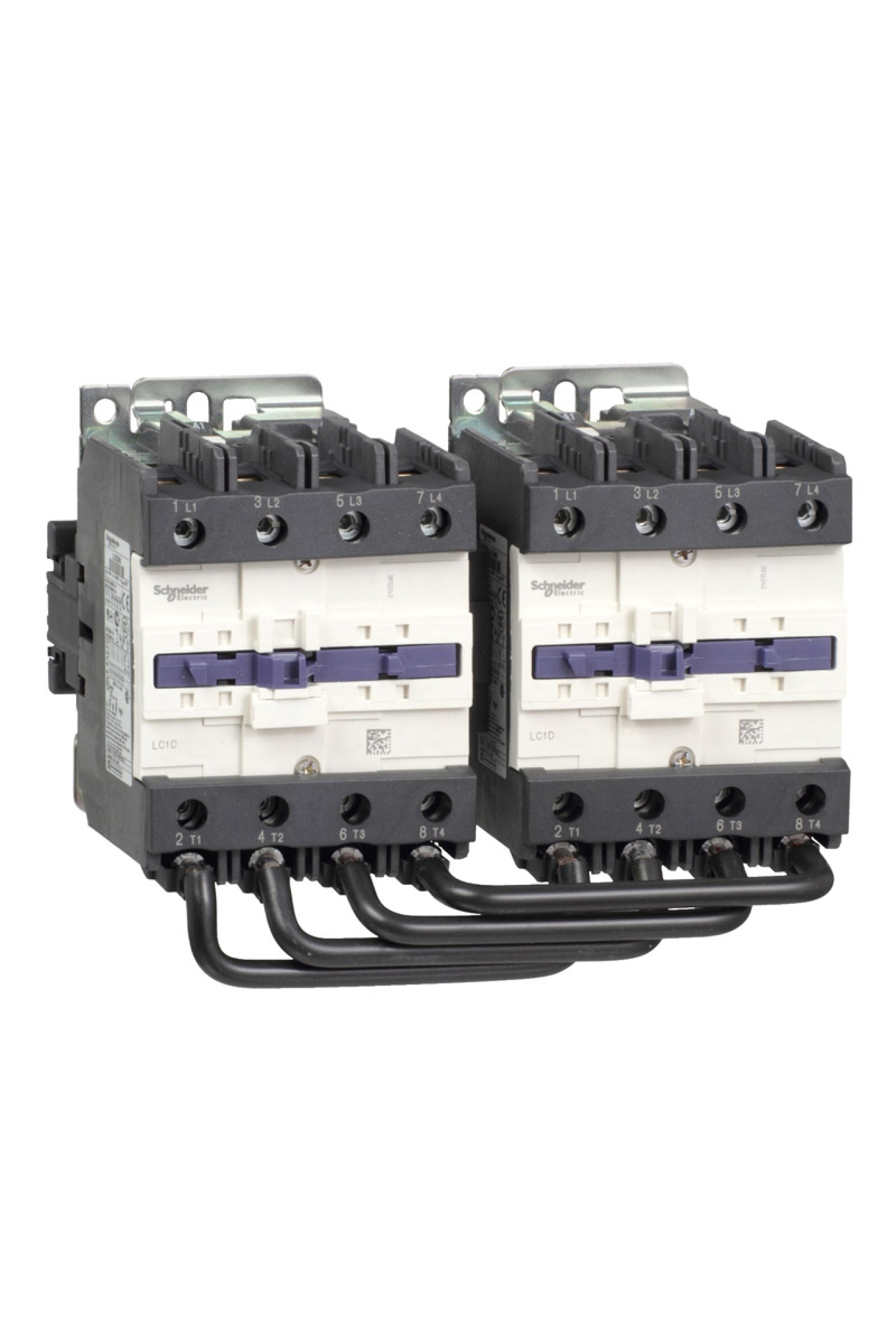

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys D Ürün ya da bileşen tipi : Enversör kontaktör Ürün grubu : LC2D Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P Güç Kutbu Kontak Kompozisyonu : 4 NA [Ue] nominal çalışma voltajı : Güç devresi: <= 1000 V AC 25...400 Hz [Ie] nominal çalışma akımı : 125 A 60 °C) -de <= 440 V AC AC-1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 230 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 125 A -de <60 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı : 135 A -de <40 °C - 10 min için güç devresi Ilgili Sigorta Dezeri : 200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi Ortalama empedans : 0,8 mOhm - Ith 125 A 50 Hz için güç devresi [Ui] nominal yalıtım voltajı : Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Elektrik dayanıklılığı : 0,8 Mcycles 125 A AC-1 Ue'de <= 690 V Kutup başına güç dağılımı : 12,5 W AC-1 Ön kapak : Olmadan Kilitleme tipi : Mekanik Montaj desteği : Ray Plaka Standartlar : CSA C22.2 No 60947-4-1 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 Ürün sertifikaları : UL CSA RINA CCC DNV-GL LROS (Lloyds nakliye kayıtları) BV UKCA EAC CB Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek kablo uçsuz Güç devresi: konnektör 2 kablo(lar) 4…25 mm²esnek kablo uçsuz Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek ile Güç devresi: konnektör 2 kablo(lar) 4…16 mm²esnek ile Güç devresi: konnektör 1 kablo(lar) 4…50 mm²katı Güç devresi: konnektör 2 kablo(lar) 4…25 mm²katı Sıkma torku : Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Çalışma süresi : 20...35 msn kapama 6...20 msn açma Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 4 Milyon Döngü Maksimum işletim oranı : 3600 cyc/h -de <60 °C Tamamlayıcı Özellikler Bobin teknolojisi : Yerleşik süpresör modülü olmadan Kontrol devresi gerilim limitleri : 0,3...0,6 Uc -40…55 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz 0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz VA cinsinden kalkış gücü : 245 VA 60 Hz 0,75 20 °C) 245 VA 50 Hz 0,75 20 °C) VA cinsinden tutma güç tüketimi : 26 VA 60 Hz 0,3 20 °C) 26 VA 50 Hz 0,3 20 °C) Isı dağılımı : 6…10 W -de 50/60 Hz Ortam Koşulları IP koruma derecesi : IP20 ön yüz 'e uygunIEC 60529 İklimsel dayanım : e uygun IACS E10 Koruyucu bakım : TH 'e uygun IEC 60068-2-30 Kirletme derecesi : 3 Çalışma için ortam hava sıcaklığı : -40…60 °C 60…70 °C değer kaybı ile Depolama ortam koşulları : -60…80 °C Çalışma yüksekliği : 0...3000 m Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Alev geciktirici : V1 'e uygun UL 94 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Şoklar kontaktör açık: 11 msn için 8 Gn Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 10 Gn Yükseklik : 127 mm Genişlik : 207 mm Derinlik : 158 mm Ürün ağırlığı : 3,2 kg
