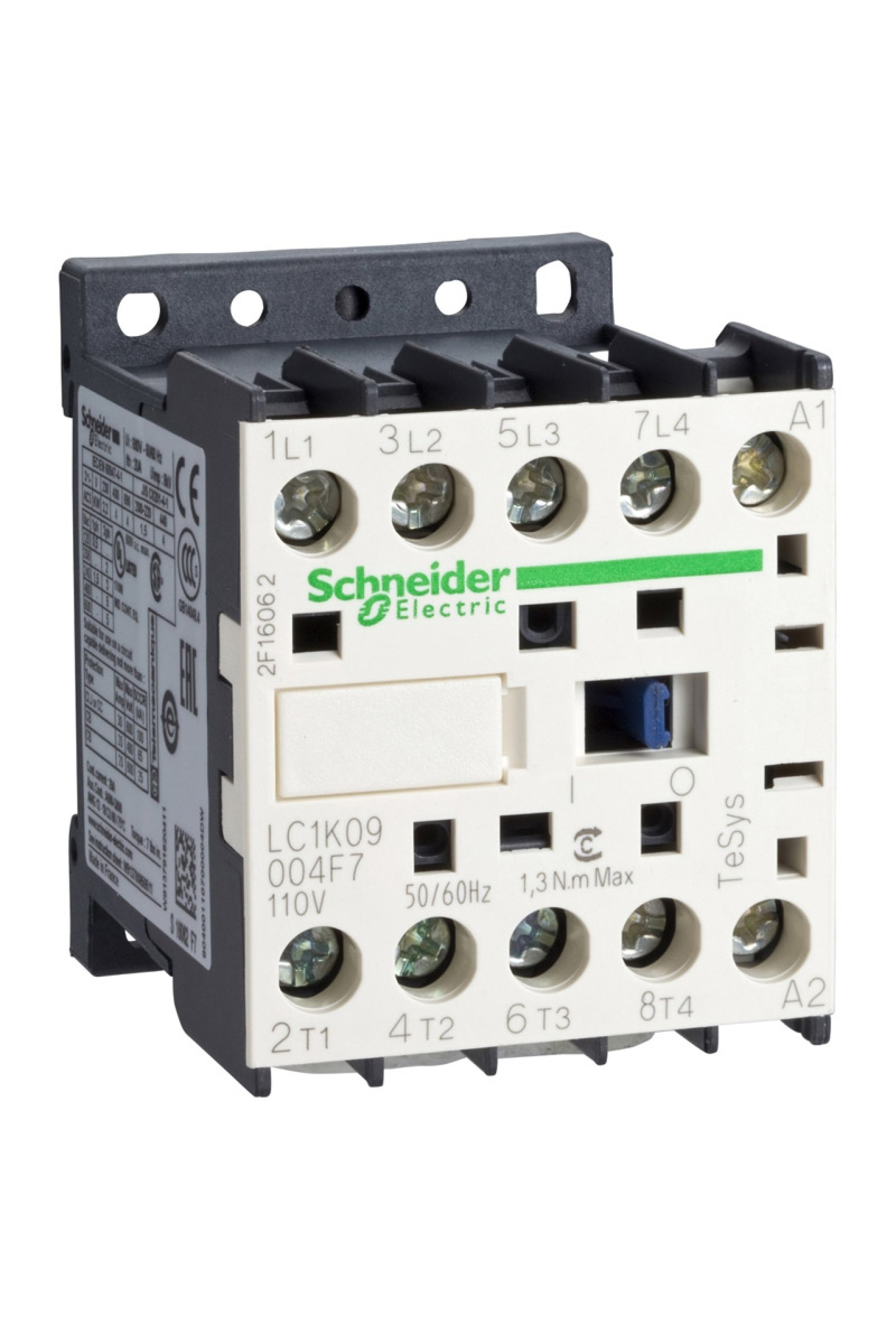

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün ya da bileşen tipi : Kontaktör Ürün adı : TeSys K Ürün grubu : LC1K Cihaz uygulaması : Kontrol Kontaktör uygulaması : Direnç yükü Tamamlayıcı Özellikler Kullanım kategorisi : AC-1 Kutup tanımı : 4P Güç Kutbu Kontak Kompozisyonu : 4 NA [Ie] nominal çalışma akımı : 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 24 V AC 50/60 Hz Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 20 A -de <50 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 144 A AC için güç devresi 'e uygunNF C 63-110 Nominal kesme kapasitesi : 110 A -de 440 V 'e uygun IEC 60947 Ilgili Sigorta Dezeri : 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi Ortalama empedans : 3 mOhm - Ith 20 A 50 Hz için güç devresi VA cinsinden kalkış gücü : 30 VA 20 °C) VA cinsinden tutma güç tüketimi : 4,5 VA 20 °C) Isı dağılımı : 1,3 W Kontrol devresi gerilim limitleri : Çalışma: 0,8...1,15 Uc 50 °C) Düşme: 0,2...0,75 Uc 50 °C) Maksimum işletim oranı : 3600 cyc/h Sinyalleme devre frekansı : <= 400 Hz Çalışma süresi : 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Ortam Koşulları Ürün sertifikaları : CSA UL UKCA Koruyucu bakım : TC 'e uygunIEC 60068 TC 'e uygunDIN 50016 Çalışma yüksekliği : 2000 m olmadan Alev geciktirici : V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102
