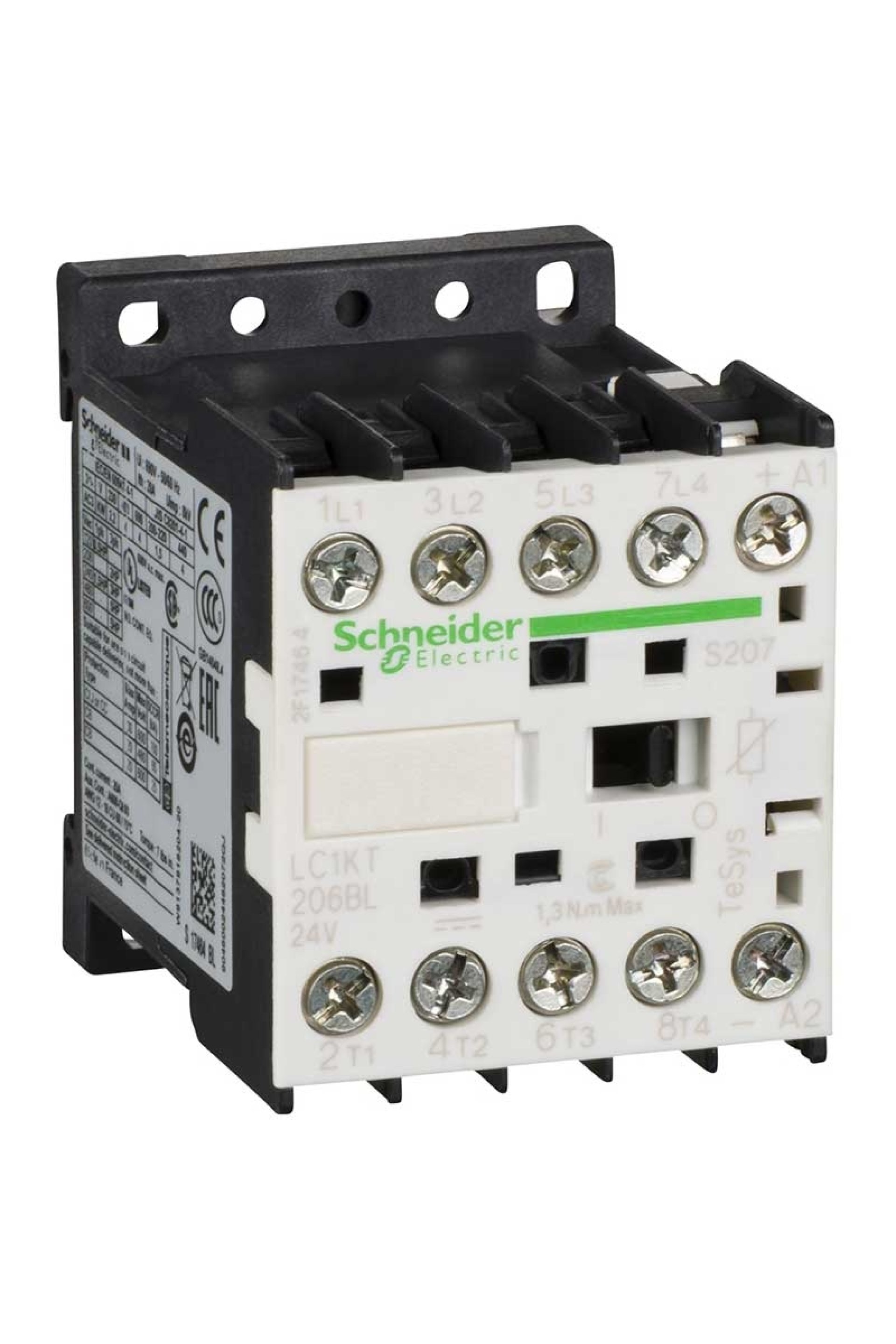

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün ya da bileşen tipi : Kontaktör Ürün adı : TeSys K Ürün grubu : LC1K Cihaz uygulaması : Kontrol Kontaktör uygulaması : Direnç yükü Tamamlayıcı Özellikler Kullanım kategorisi : AC-1 Kutup tanımı : 4P Güç Kutbu Kontak Kompozisyonu : 2 NA + 2 NK [Ue] nominal çalışma voltajı : Güç devresi: 690 V AC 50/60 Hz [Ie] nominal çalışma akımı : 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi Kontrol devresi tipi : DC düşük tüketim Kontrol devresi gerilimi : 24 V DC [Uimp] nominal darbe dayanım voltajı : 8 kV Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 20 A -de <50 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 110 A AC için güç devresi 'e uygunNF C 63-110 Nominal kesme kapasitesi : 110 A -de 415 V 'e uygun IEC 60947 [Icw] nominal kısa süreli dayanma akımı : 90 A -de <50 °C - 1 sn için güç devresi 85 A -de <50 °C - 5 s için güç devresi 80 A -de <50 °C - 10 s için güç devresi 60 A -de <50 °C - 30 s için güç devresi 45 A -de <50 °C - 1 min için güç devresi 40 A -de <50 °C - 3 min için güç devresi 20 A -de <50 °C - >= 15 min için güç devresi Ilgili Sigorta Dezeri : 25 A gG -de <= 440 V için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947 10 A gG için sinyalleme devresi 'e uygunVDE 0660 Ortalama empedans : 3 mOhm - Ith 20 A 50 Hz için güç devresi [Ui] nominal yalıtım voltajı : Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Güç devresi: 750 V 'e uygunVDE 0110 grup C Güç devresi: 690 V 'e uygunBS 5424 Güç devresi: 690 V 'e uygunNF C 20-040 W cinsinden kalkış gücü : 1,8 W 20 °C) W cinsinden tutma güç tüketimi : 1,8 W -de 20 °C Isı dağılımı : 1,8 W Kontrol devresi gerilim limitleri : Çalışma: 0,7...1,3 Uc 50 °C) Düşme: >= 0.10 Uc 50 °C) Bağlantılar - terminaller : Güç devresi: pabuç-halka terminalleri (harici çap: 7 mm) Maksimum işletim oranı : 3600 cyc/h Montaj desteği : Plaka Ray Sıkma torku : Güç devresi: 1,3 N.m - üzerinde pabuç-halka terminalleri - tornavidayla düz Ø 6 mm 3,2 mm Güç devresi: 1,3 N.m - üzerinde pabuç-halka terminalleri - tornavidayla Philips No 2 3,2 mm Güç devresi: 1,3 N.m - üzerinde pabuç-halka terminalleri - tornavidayla pozidriv No 2 Çalışma süresi : 10...20 msn bobinin enerjisini kesme ve NA açma 30...40 msn bobin enerjileme ve NA kapama 25...35 msn bobin enerjileme ve NK açma 15...25 msn bobinin enerjisini kesme ve NK kapama Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 30 Milyon Döngü Elektrik dayanıklılığı : 0,18 Mcycles 20 A AC-1 Ue'de <= 440 V Mekanik dayanıklılık : Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Yükseklik : 58 mm Genişlik : 45 mm Derinlik : 57 mm Ürün ağırlığı : 0,235 kg Ortam Koşulları Standartlar : BS 5424 IEC 60947 NF C 63-110 VDE 0660 IEC 60077-1 IEC 60077-2 EN 45545: R22 HL3 EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 Ürün sertifikaları : EAC IEC CSA CCC UL IP koruma derecesi : IP20 'e uygun VDE 0106 Koruyucu bakım : TC 'e uygunIEC 60068 TC 'e uygunDIN 50016 Depolama ortam koşulları : -50…80 °C Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : -40…70 °C Uc'de Çalışma yüksekliği : 2000 m olmadan Alev geciktirici : V0 'e uygun UL 94
