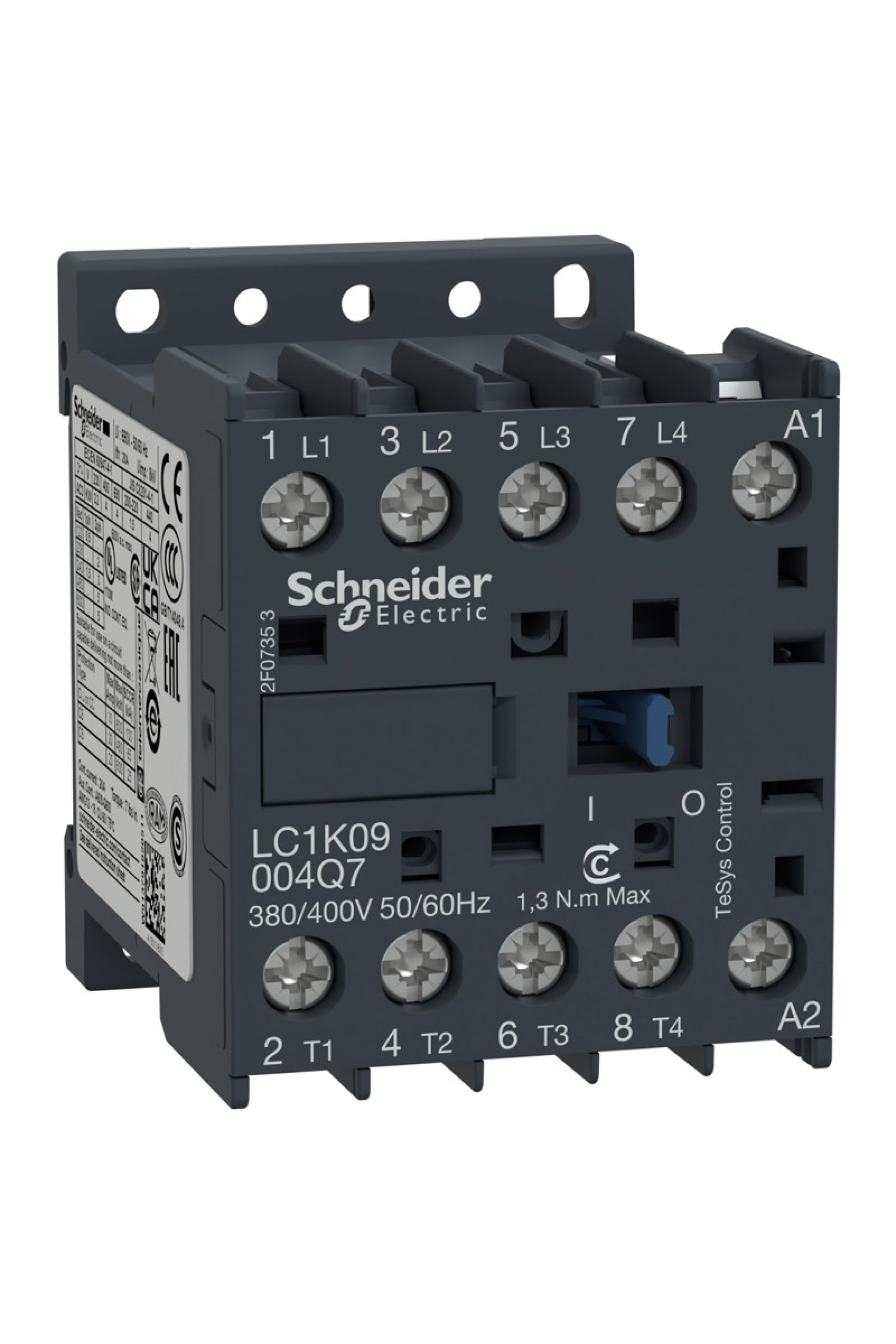

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün ya da bileşen tipi : Kontaktör Ürün adı : TeSys K Ürün grubu : LC1K Cihaz uygulaması : Kontrol Kontaktör uygulaması : Direnç yükü Tamamlayıcı Özellikler Kullanım kategorisi : AC-1 Kutup tanımı : 4P Güç Kutbu Kontak Kompozisyonu : 4 NA [Ue] nominal çalışma voltajı : Güç devresi: 690 V AC 50/60 Hz [Ie] nominal çalışma akımı : 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 220...230 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı : 8 kV Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 20 A -de <50 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 110 A AC için güç devresi 'e uygunNF C 63-110 Nominal kesme kapasitesi : 110 A -de 415 V 'e uygun IEC 60947 [Icw] nominal kısa süreli dayanma akımı : 90 A -de <50 °C - 1 sn için güç devresi 85 A -de <50 °C - 5 s için güç devresi 80 A -de <50 °C - 10 s için güç devresi 60 A -de <50 °C - 30 s için güç devresi 45 A -de <50 °C - 1 min için güç devresi 40 A -de <50 °C - 3 min için güç devresi 20 A -de <50 °C - >= 15 min için güç devresi Ilgili Sigorta Dezeri : 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi Ortalama empedans : 3 mOhm - Ith 20 A 50 Hz için güç devresi [Ui] nominal yalıtım voltajı : Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 VA cinsinden kalkış gücü : 30 VA 20 °C) VA cinsinden tutma güç tüketimi : 4,5 VA 20 °C) Isı dağılımı : 1,3 W Kontrol devresi gerilim limitleri : Çalışma: 0,85...1,1 Uc 50 °C) Düşme: 0,2...0,75 Uc 50 °C) Bağlantılar - terminaller : Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile Maksimum işletim oranı : 3600 cyc/h Sinyalleme devre frekansı : <= 400 Hz Montaj desteği : Ray Plaka Sıkma torku : 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Çalışma süresi : 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 10 Milyon Döngü Elektrik dayanıklılığı : 0,18 Mcycles 20 A AC-1 Ue'de <= 440 V Mekanik dayanıklılık : Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Yükseklik : 58 mm Genişlik : 45 mm Derinlik : 57 mm Ürün ağırlığı : 0,18 kg Ortam Koşulları Standartlar : BS 5424 IEC 60947 NF C 63-110 VDE 0660 Ürün sertifikaları : CSA UL UKCA IP koruma derecesi : IP2x 'e uygun VDE 0106 Koruyucu bakım : TC 'e uygunIEC 60068 TC 'e uygunDIN 50016 Depolama ortam koşulları : -50…80 °C Çalışma yüksekliği : 2000 m olmadan Alev geciktirici : V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102
