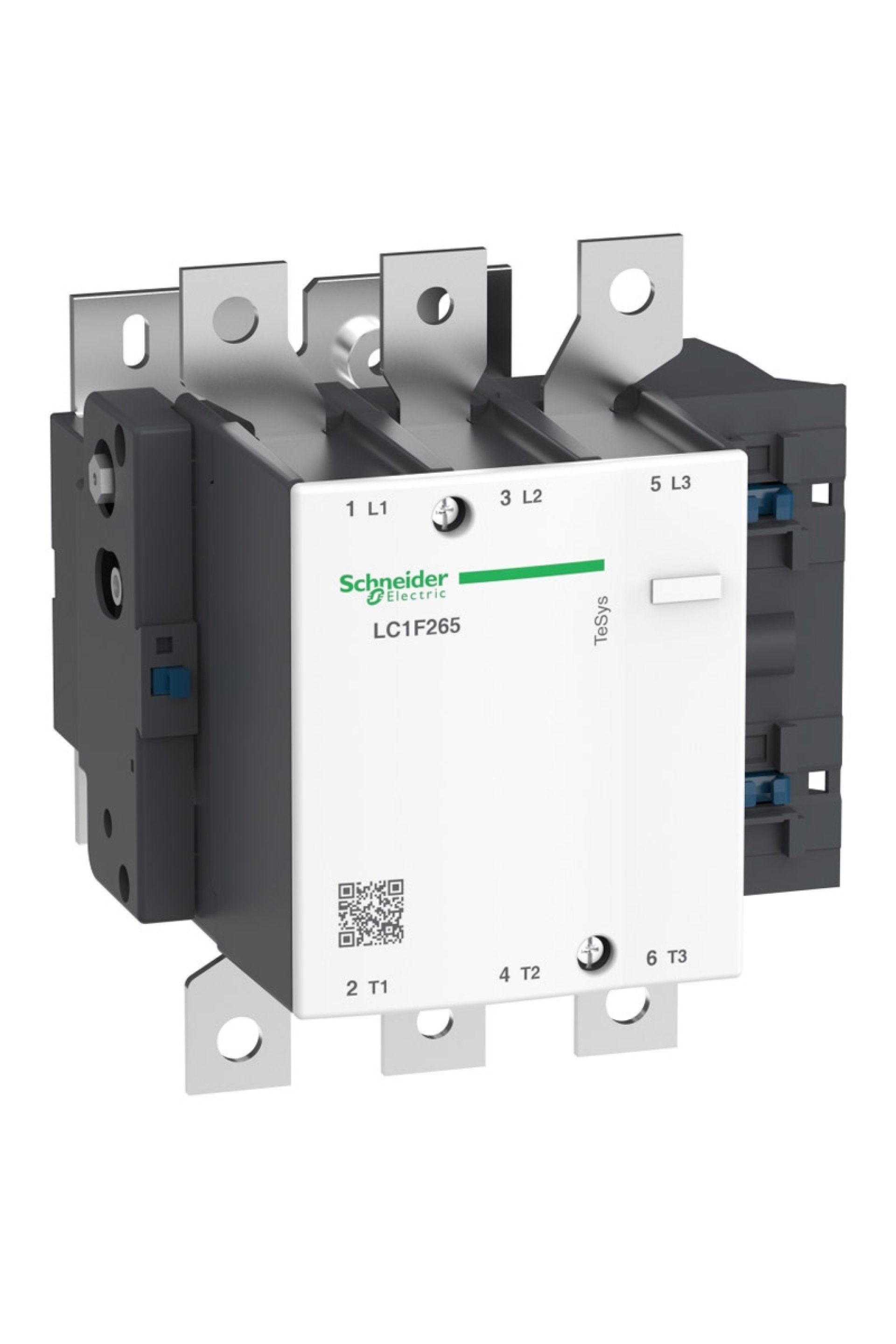

Schneider LC1F265 Tesys F 3P Ac3 265A Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys F Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1F Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-3 Kutup tanımı : 3P Güç Kutbu Kontak Kompozisyonu : 3 NA [Ie] nominal çalışma akımı : 350 A 40 °C) -de <= 440 V AC AC-1 Motor gücü kW : 132 kW -de 380...400 V AC 50/60 Hz (AC-3) 140 kW -de 415 V AC 50/60 Hz (AC-3) 140 kW -de 440 V AC 50/60 Hz (AC-3) 147 kW -de 1000 V AC 50/60 Hz (AC-3) 160 kW -de 500 V AC 50/60 Hz (AC-3) 75 kW -de 220...240 V AC 50/60 Hz (AC-3) 160 kW -de 660...690 V AC 50/60 Hz (AC-3) 51 kW -de 400 V AC 50/60 Hz (AC-4) Tamamlayıcı Özellikler Kontrol devresi gerilimi : 24...1000 V AC 40...400 Hz LX1/LX9 bobinli 24...460 V DC LX4 bobinli 100...250 V AC 50/60 Hz LXE bobinli 100...380 V LXE bobinli [Uimp] nominal darbe dayanım voltajı : 8 kV Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 350 A -de <40 °C IRMS Nominal Kapama Kapasitesi : 2650 A AC 'e uygun IEC 60947-4-1 Nominal kesme kapasitesi : 2120 A 'e uygun IEC 60947-4-1 [Icw] nominal kısa süreli dayanma akımı : 2200 A -de <40 °C - 10 sn 1230 A -de <40 °C - 30 sn 950 A -de <40 °C - 1 dk 620 A -de <40 °C - 3 dk 480 A -de <40 °C - 10 dk Ilgili Sigorta Dezeri : 315 A aM -de <= 440 V 400 A gG -de <= 440 V Ortalama empedans : 0,3 mOhm - Ith 350 A 50 Hz [Ui] nominal yalıtım voltajı : 1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C Kutup başına güç dağılımı : 37 W AC-1 21 W AC-3 Kontrol devresi gerilim limitleri : Çalışma: 0,85...1,1 Uc AC 40...400 Hz Düşme: 0,35...0,55 Uc AC 40...400 Hz Çalışma: 0,85...1,1 Uc DC Düşme: 0,15...0,2 Uc DC Çalışma: 85...275 V AC 50/60 Hz Düşme: 0...60 V AC 50/60 Hz Çalışma: 85...418 V DC Düşme: 0...45 V DC Isı dağılımı : 8 W 2,2…2,5 W Çalışma süresi : 40...65 msn kapama için with LX1/LX9 coil 100...170 msn açma için with LX1/LX9 coil 40...50 msn kapama için with LX4 coil 40...65 msn açma için with LX4 coil 40...80 msn kapama için with LXE coil 6...54 ms açma için with LXE coil Montaj desteği : Plaka Standartlar : IEC 60947-1 IEC 60947-4-1 JIS C8201-4-1 EN 60947-1 EN 60947-4-1 Ürün sertifikaları : ABS CB DNV RMRoS UL CSA RINA LROS (Lloyds nakliye kayıtları) BV UKCA Bağlantılar - terminaller : Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 32 x 4 mm Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 240 mm² Güç devresi: konnektör 1 kablo(lar) 240 mm² Güç devresi: bolted connection Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm² Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm² Kontrol devresi: vida kelepçesi terminalleri 1,0 kablo(lar) 0,2…2,5 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1,0 kablo(lar) 0,25…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1,0 kablo(lar) 0,2…2,5 mm²katı kablo uçsuz Sıkma torku : Güç devresi: 35 N.m Kontrol devresi: 1,2 N.m Kontrol devresi: 0,6 N.m Mekanik dayanıklılık : 10 Milyon Döngü VA cinsinden kalkış gücü : 600…700 VA, 40...400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil 655…803 VA (at 20 °C)with LX4 coil 300…350 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil 300…310 VA (at 20 °C)with LXE coil VA cinsinden tutma güç tüketimi : 8…10 VA 3,68…4,53 VA 4,5…7,0 VA 2,5…4,0 VA Maksimum işletim oranı : 2400 cyc/h -de <55 °C Uyumluluk kodu : LC1F [Ue] nominal çalışma voltajı : <= 1000 V AC-1 <= 690 V AC-3 <= 690 V AC-4 <= 460 V DC Ortam Koşulları IP koruma derecesi : IP20 ön yüz kaplar ile 'e uygunIEC 60529 IP20 ön yüz kaplar ile 'e uygunVDE 0106 Koruyucu bakım : TH Nominal çalışma ortam sıcaklığı : -5…55 °C Depolama ortam koşulları : -60…80 °C Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : -40…70 °C Çalışma yüksekliği : 3000 m değer kaybı olmadan Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 5 Gn, 5...300 Hz Şoklar kontaktör açık: 6 Gn for 1/2 sine wave (11 ms) Şoklar kontaktör kapalı: 15 Gn for 1/2 sine wave (11 ms) Yükseklik : 203 mm Genişlik : 201,5 mm Derinlik : 213 mm Ürün ağırlığı : 8,54 kg
