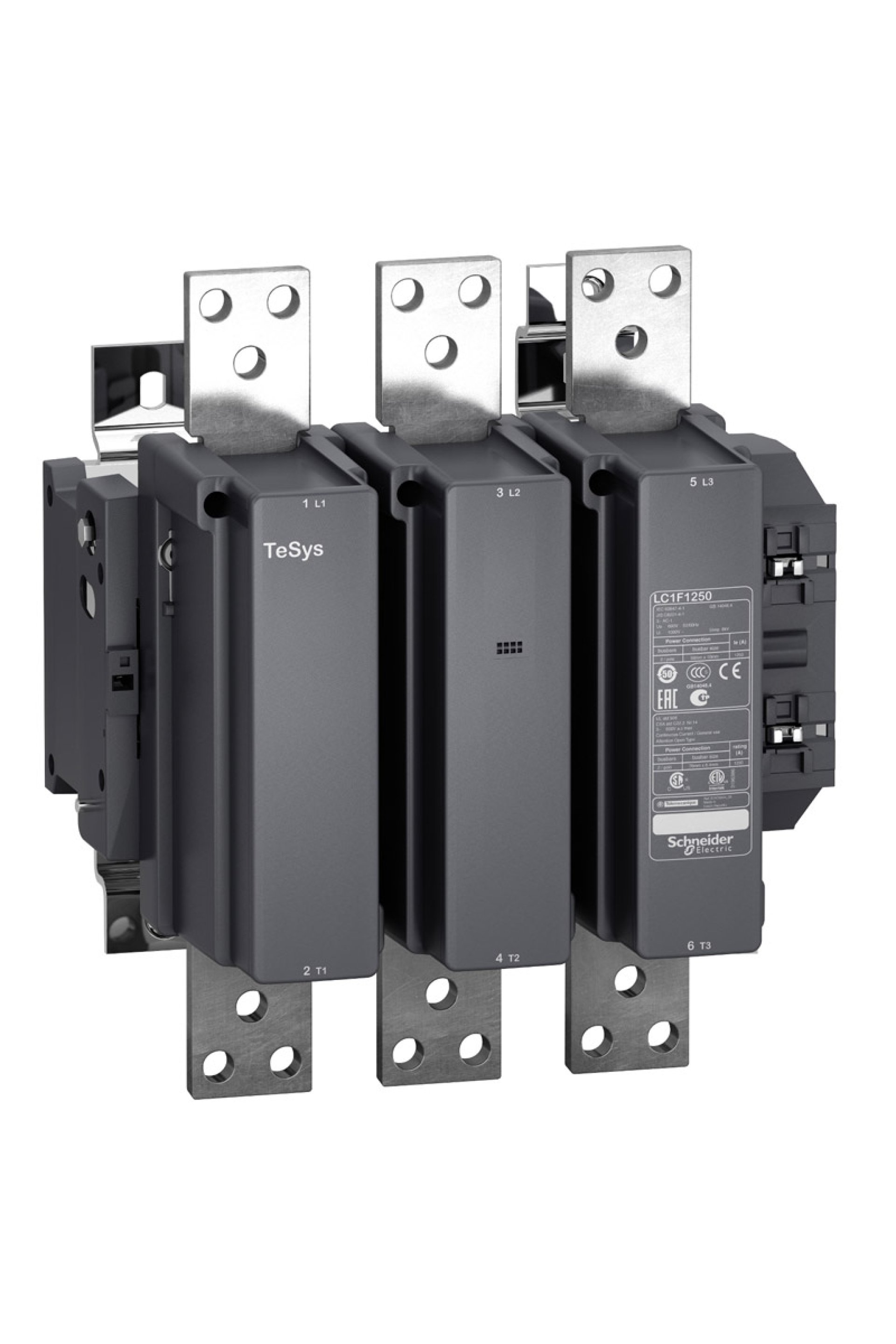

Schneider LC1F1250M7 Tesys F 220V AC 3P Ac1 1260A Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys F Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1F Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 3P [Ue] nominal çalışma voltajı : <= 460 V DC Kontrol devresi gerilimi : 220 V AC 40...400 Hz [Ie] nominal çalışma akımı : 1260 A 40 °C) AC-1 Tamamlayıcı Özellikler [Uimp] nominal darbe dayanım voltajı : 8 kV [Ith] klasik açık hava termik akımı : 1260 A -de <40 °C Nominal kesme kapasitesi : 1890 A 'e uygun IEC 60947-4-1 [Icw] nominal kısa süreli dayanma akımı : 3000 A -de <40 °C - 3 min Ilgili Sigorta Dezeri : 1000 A gG -de <= 440 V Ortalama empedans : 0,12 mOhm - Ith 1260 A 50 Hz [Ui] nominal yalıtım voltajı : 1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C Kutup başına güç dağılımı : 120 W AC-1 Aşırı gerilim kategorisi : III Güç Kutbu Kontak Kompozisyonu : 3 NA Kontrol devresi gerilim limitleri : Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C) Düşme: 0,25...0,5 Uc 40...400 Hz 55 °C) VA cinsinden kalkış gücü : 1650 VA, 40...400 Hz 0,9 20 °C) VA cinsinden tutma güç tüketimi : 22 VA, 40...400 Hz 0,9 20 °C) Maksimum işletim oranı : 1200 cyc/h -de <55 °C Çalışma süresi : 40...80 msn kapama 100...200 msn açma Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 100 x 5 mm Güç devresi: bolted connection Sıkma torku : Kontrol devresi: 1,2 N.m Güç devresi: 58 N.m Montaj desteği : Plaka Isı dağılımı : 20 W Standartlar : EN 60947-4-1 IEC 60947-4-1 IEC 60947-1 EN 60947-1 JIS C8201-4-1 Ürün sertifikaları : CB CSA CCC CETLus UKCA Uyumluluk kodu : LC1F Kontrol devresi tipi : AC -de 40...400 Hz Ortam Koşulları Koruyucu bakım : TH Nominal çalışma ortam sıcaklığı : -5…40 °C Depolama ortam koşulları : -60…80 °C Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : -40…60 °C Yükseklik : 338 mm Genişlik : 309 mm Derinlik : 255 mm Çalışma yüksekliği : 3000 m değer kaybı olmadan Ürün ağırlığı : 19 kg
