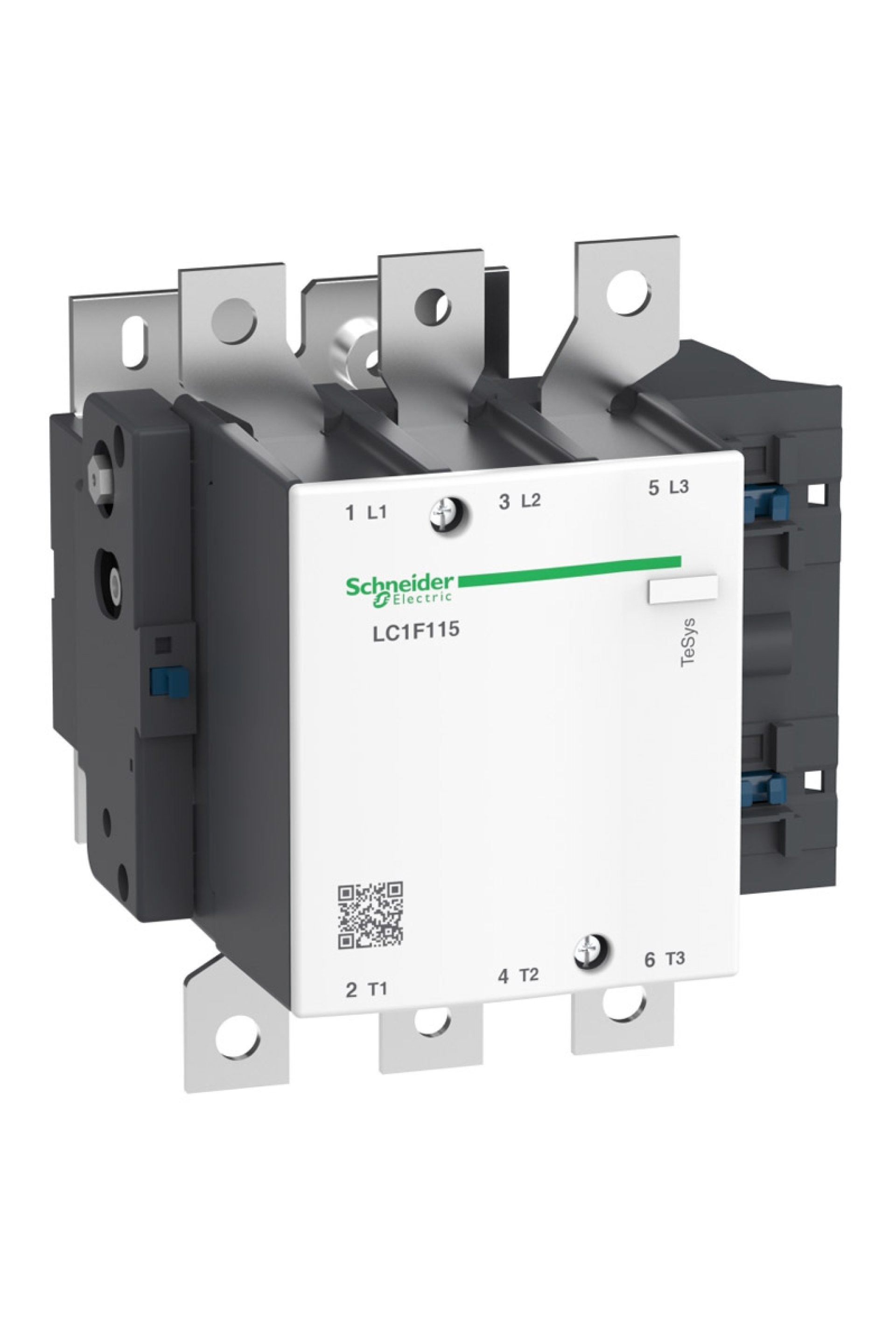

Schneider LC1F115P7 Tesys F 230V AC 3P Ac3 115A Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys F Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1F Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-3 Kutup tanımı : 3P [Ue] nominal çalışma voltajı : <= 690 V AC 50/60 Hz Kontrol devresi gerilimi : 230 V AC 40...400 Hz [Ie] nominal çalışma akımı : 200 A 40 °C) -de <= 440 V AC-1 115 A 55 °C) -de <= 440 V AC-3 Tamamlayıcı Özellikler [Uimp] nominal darbe dayanım voltajı : 8 kV [Ith] klasik açık hava termik akımı : 200 A -de <40 °C Nominal kesme kapasitesi : 920 A 'e uygun IEC 60947-4-1 [Icw] nominal kısa süreli dayanma akımı : 1100 A -de <40 °C - 10sn 640 A -de <40 °C - 30sn 520 A -de <40 °C - 1 dk 400 A -de <40 °C - 3 dk 320 A -de <40 °C - 10 dk Ilgili Sigorta Dezeri : 125 A aM -de <= 440 V 200 A gG -de <= 440 V Ortalama empedans : 0,37 mOhm - Ith 200 A 50 Hz [Ui] nominal yalıtım voltajı : 1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C Kutup başına güç dağılımı : 15 W AC-1 5 W AC-3 Aşırı gerilim kategorisi : III Güç Kutbu Kontak Kompozisyonu : 3 NA Motor gücü kW : 55 kW -de 380...400 V AC 50/60 Hz (AC-3) 59 kW -de 415 V AC 50/60 Hz (AC-3) 59 kW -de 440 V AC 50/60 Hz (AC-3) 75 kW -de 500 V AC 50/60 Hz (AC-3) 80 kW -de 660...690 V AC 50/60 Hz (AC-3) 30 kW -de 220...230 V AC 50/60 Hz (AC-3) 18,5 kW -de 400 V AC 50/60 Hz (AC-4) Kontrol devresi gerilim limitleri : Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C) Düşme: 0,35...0,55 Uc 40...400 Hz 55 °C) Mekanik dayanıklılık : 10 Milyon Döngü VA cinsinden kalkış gücü : 770 VA, 40...400 Hz 0,9 20 °C) VA cinsinden tutma güç tüketimi : 8,1 VA, 40...400 Hz 0,9 20 °C) Maksimum işletim oranı : 2400 cyc/h -de <55 °C Çalışma süresi : 35 ms kapama (Uc'de) 130 ms açma (Uc'de) Bağlantılar - terminaller : Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 20 x 3 mm Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 95 mm² Güç devresi: konnektör 1 kablo(lar) 95 mm² Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: bolted connection Sıkma torku : Güç devresi: 10 N.m Kontrol devresi: 1,2 N.m Montaj desteği : Plaka Isı dağılımı : 5,9…7,2 W Standartlar : IEC 60947-1 IEC 60947-4-1 EN 60947-1 JIS C8201-4-1 EN 60947-4-1 Ürün sertifikaları : LROS (Lloyds nakliye kayıtları) RMRoS CCC ABS CB RINA DNV UL BV UKCA Uyumluluk kodu : LC1F Kontrol devresi tipi : AC -de 40...400 Hz Ortam Koşulları IP koruma derecesi : IP2x ön yüz kaplar ile 'e uygunIEC 60529 IP2x ön yüz kaplar ile 'e uygunVDE 0106 Koruyucu bakım : TH Nominal çalışma ortam sıcaklığı : -40…60 °C Depolama ortam koşulları : -60…80 °C Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : 60…70 °C Uc'de Yükseklik : 162 mm Genişlik : 163,3 mm Derinlik : 171 mm Çalışma yüksekliği : 3000 m değer kaybı olmadan Ürün ağırlığı : 3,43 kg
