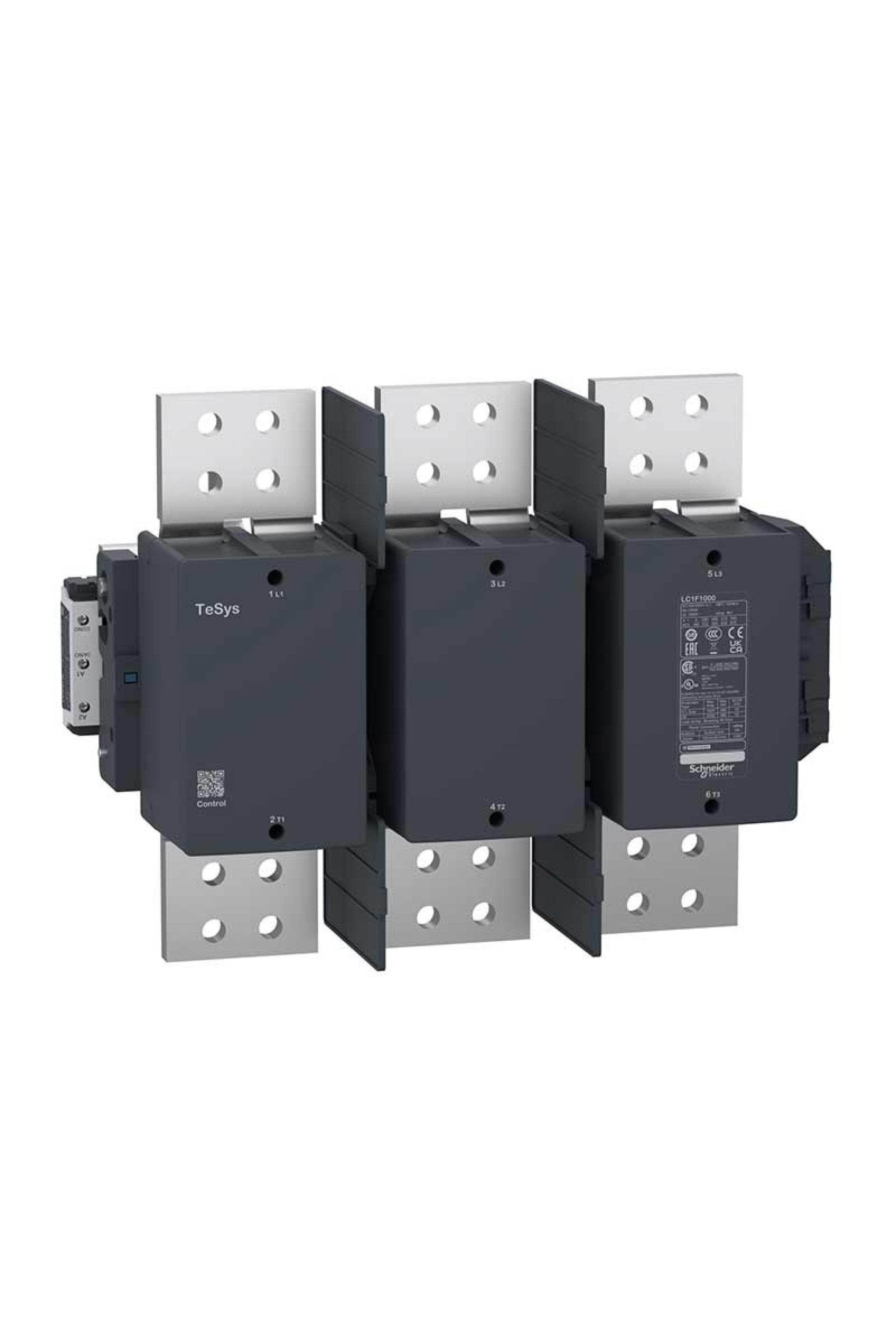

Schneider LC1F1000M7 Tesys F 220V AC 3P Ac3 1000A Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys F Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1F Kontaktör uygulaması : Motor kontrol Kullanım kategorisi : AC-1 Kutup tanımı : 3P [Ue] nominal çalışma voltajı : <= 440 V AC 50/60 Hz Kontrol devresi gerilimi : 220 V AC 40...400 Hz [Ie] nominal çalışma akımı : 1250 A 40 °C) -de <= 440 V AC AC-1 Tamamlayıcı Özellikler [Uimp] nominal darbe dayanım voltajı : 8 kV [Ith] klasik açık hava termik akımı : 1250 A -de <40 °C Nominal kesme kapasitesi : 8 kA 'e uygun IEC 60947-4-1 [Icw] nominal kısa süreli dayanma akımı : 10000 A -de <40 °C - 10 s Ilgili Sigorta Dezeri : 2000 A gG -de <= 440 V Ortalama empedans : 0,1 mOhm - Ith 1250 A 50 Hz [Ui] nominal yalıtım voltajı : 1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C Kutup başına güç dağılımı : 200 W AC-1 Aşırı gerilim kategorisi : III Güç Kutbu Kontak Kompozisyonu : 3 NA Maksimum işletim oranı : 600 cyc/h -de <55 °C Çalışma süresi : 40...80 msn kapama 100...200 msn açma Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: çubuk 3 kablo(lar) Güç devresi: çubuk 4 kablo(lar) Montaj desteği : Plaka Motor Güç Aralığı : 315 kW -de 220…230 V 3 faz 560 kW -de 380…400 V 3 faz 630 kW -de 415 V 3 faz 670 kW -de 440 V 3 faz Motor yolverici tipi : Doğrudan çevrimiçi kontaktör Kontaktör bobin voltajı : 220 V AC standart Standartlar : EN 60947-1 IEC 60947-4-1 EN 60947-4-1 IEC 60947-1 Ürün sertifikaları : CCC CSA CB UKCA Uyumluluk kodu : LC1F Kontrol devresi tipi : AC -de 40...400 Hz Ortam Koşulları IP koruma derecesi : IP20 ön yüz kaplar ile 'e uygunIEC 60529 IP20 ön yüz kaplar ile 'e uygunVDE 0106 Koruyucu bakım : TH Nominal çalışma ortam sıcaklığı : -5…40 °C Depolama ortam koşulları : -60…80 °C Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : -40…60 °C Yükseklik : 332 mm Genişlik : 438 mm Derinlik : 238,6 mm Çalışma yüksekliği : 3000 m değer kaybı olmadan Ürün ağırlığı : 31 kg
