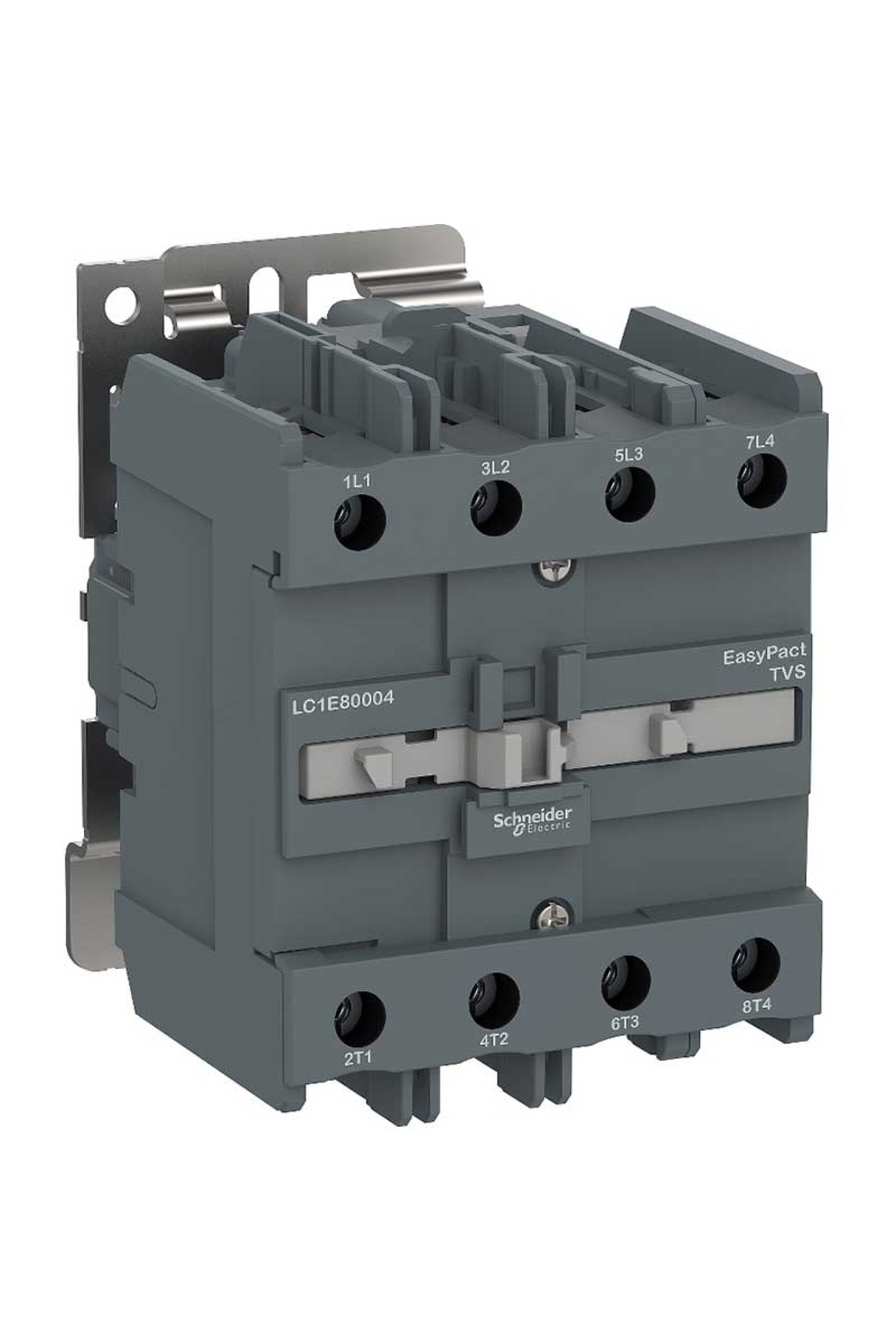

Schneider Kontaktör Ürün Özellikleri Seri : EasyPact Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1E Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı : 125 A 60 °C) -de <= 415 V AC AC-1 için güç devresi Tamamlayıcı Özellikler Kutup kontak düzenleme : 4 NA [Ui] nominal yalıtım voltajı : 690 V 'e uygun IEC 60947-4-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 125 A -de <60 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 950 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 Nominal kesme kapasitesi : 760 A -de 440 V için güç devresi 'e uygunIEC 60947 Ilgili Sigorta Dezeri : 160 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 'e uygunIEC 60947-5-1 Kontrol devresi tipi : AC -de 50/60 Hz Ortalama empedans : 0,8 mOhm - Ith 125 A 50 Hz için güç devresi Kutup başına güç dağılımı : 7,2 W AC-3 Maksimum işletim oranı : 1200 cyc/h -de <60 °C VA cinsinden kalkış gücü : 200 VA 50 Hz 0,75 20 °C) VA cinsinden tutma güç tüketimi : 22 VA 60 Hz 0,3 20 °C) Isı dağılımı : 6…10 W için kontrol devresi Yalıtım direnci : > 10 MOhm için kontrol devresi Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Sıkma torku : Kontrol devresi: 1,2 N.m Güç devresi: 12 N.m Montaj desteği : Plaka DIN rayı Mekanik dayanıklılık : 300000 döngü Çalışma yüksekliği : 3000 m olmadan Standartlar : IEC 60947-5-1 IEC 60947-4-1 Ürün sertifikaları : CE EAC Ortam Koşulları IP koruma derecesi : IP2x 'e uygun IEC 60529 Koruyucu bakım : TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : -20…70 °C Uc'de Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 1,5 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz Şoklar kontaktör açık: 11 msn için 6 Gn Şoklar kontaktör kapalı: 11 msn için 7 Gn Yükseklik : 127 mm Genişlik : 95 mm Derinlik : 135 mm Ürün ağırlığı : 1,6 kg
