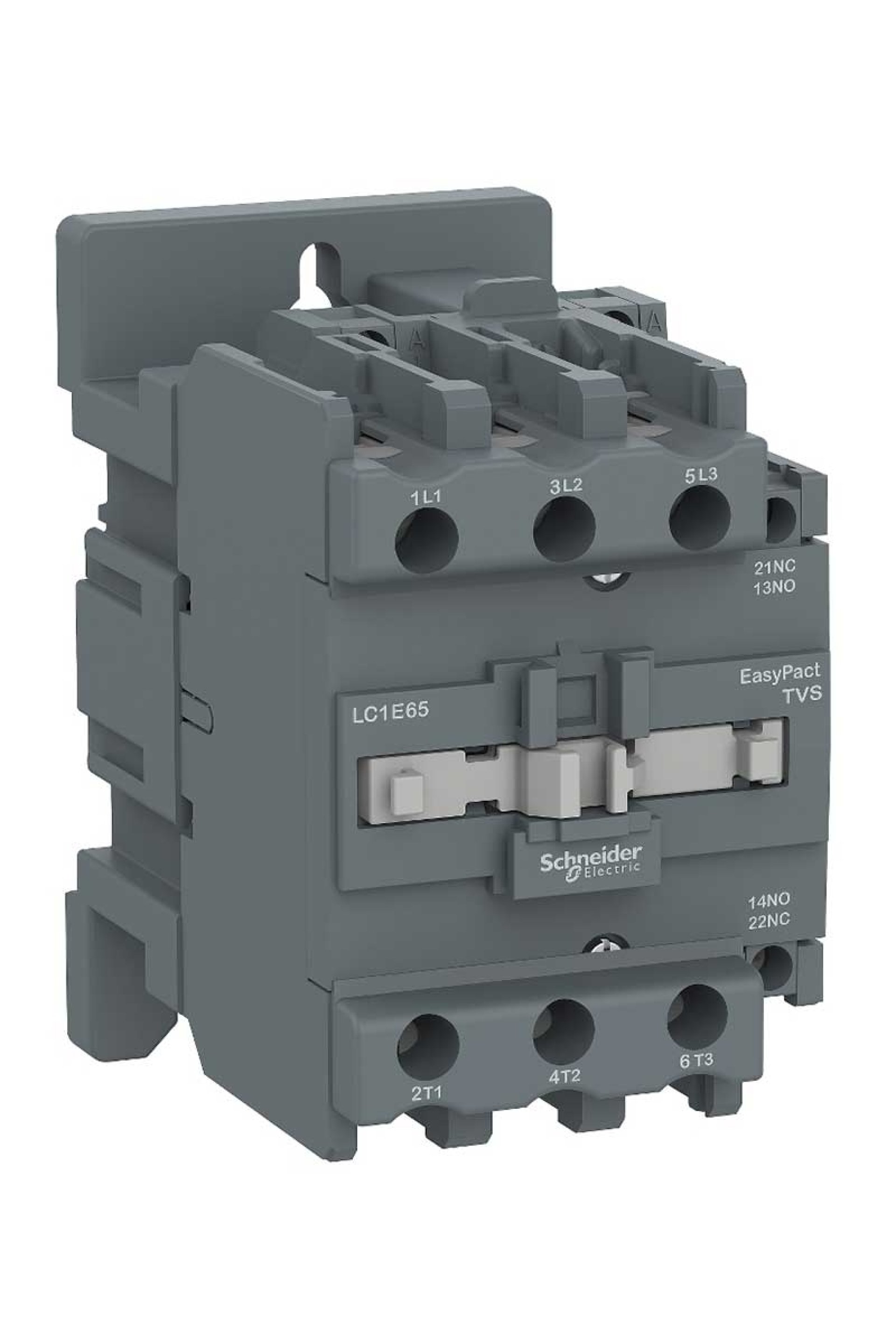

Schneider Kontaktör Ürün Özellikleri Seri : EasyPact Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1E Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 3P [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı : 65 A 55 °C) -de <= 440 V AC AC-3 için güç devresi Tamamlayıcı Özellikler Motor gücü kW : 18,5 kW -de 220...230 V AC 50/60 Hz Kutup kontak düzenleme : 3 NA Yardımcı kontak düzenleme : 1 NA + 1 NK [Ui] nominal yalıtım voltajı : 690 V 'e uygun IEC 60947-4-1 [Uimp] nominal darbe dayanım voltajı : 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 80 A -de <55 °C IRMS Nominal Kapama Kapasitesi : 650 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 Nominal kesme kapasitesi : 520 A -de 440 V için güç devresi 'e uygunIEC 60947 Ilgili Sigorta Dezeri : 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 125 A gG -de <= 690 V koordinasyon tip 1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Ortalama empedans : 1 mOhm - Ith 80 A 50 Hz için güç devresi Kutup başına güç dağılımı : 4,2 W AC-3 6,4 W AC-1 Minimum anahtarlama akımı : 5 mA için kontrol devresi Minimum Anahtarlam gerilimi : 17 V için kontrol devresi Çakışmama süresi : 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen Maksimum işletim oranı : 1200 cyc/h -de <60 °C VA cinsinden kalkış gücü : 160 VA 50 Hz 0,75 20 °C) 140 VA 60 Hz 0,75 20 °C) VA cinsinden tutma güç tüketimi : 15 VA 50 Hz 0,3 20 °C) 13 VA 60 Hz 0,3 20 °C) Isı dağılımı : 6…10 W için kontrol devresi Yalıtım direnci : > 10 MOhm için kontrol devresi Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - kablo sertligi: katı kablo uçsuz Sıkma torku : Kontrol devresi: 1,2 N.m Güç devresi: 5 N.m Montaj desteği : DIN rayı Plaka Mekanik dayanıklılık : 5000000 döngü Çalışma yüksekliği : 3000 m olmadan Standartlar : IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1 Ürün sertifikaları : EAC CE Ortam Koşulları IP koruma derecesi : IP2x 'e uygun IEC 60529 Koruyucu bakım : TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : -20…70 °C Uc'de Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 1,5 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz Şoklar kontaktör açık: 11 msn için 6 Gn Şoklar kontaktör kapalı: 11 msn için 7 Gn Yükseklik : 127 mm Genişlik : 75 mm Derinlik : 114 mm Ürün ağırlığı : 0,98 kg
