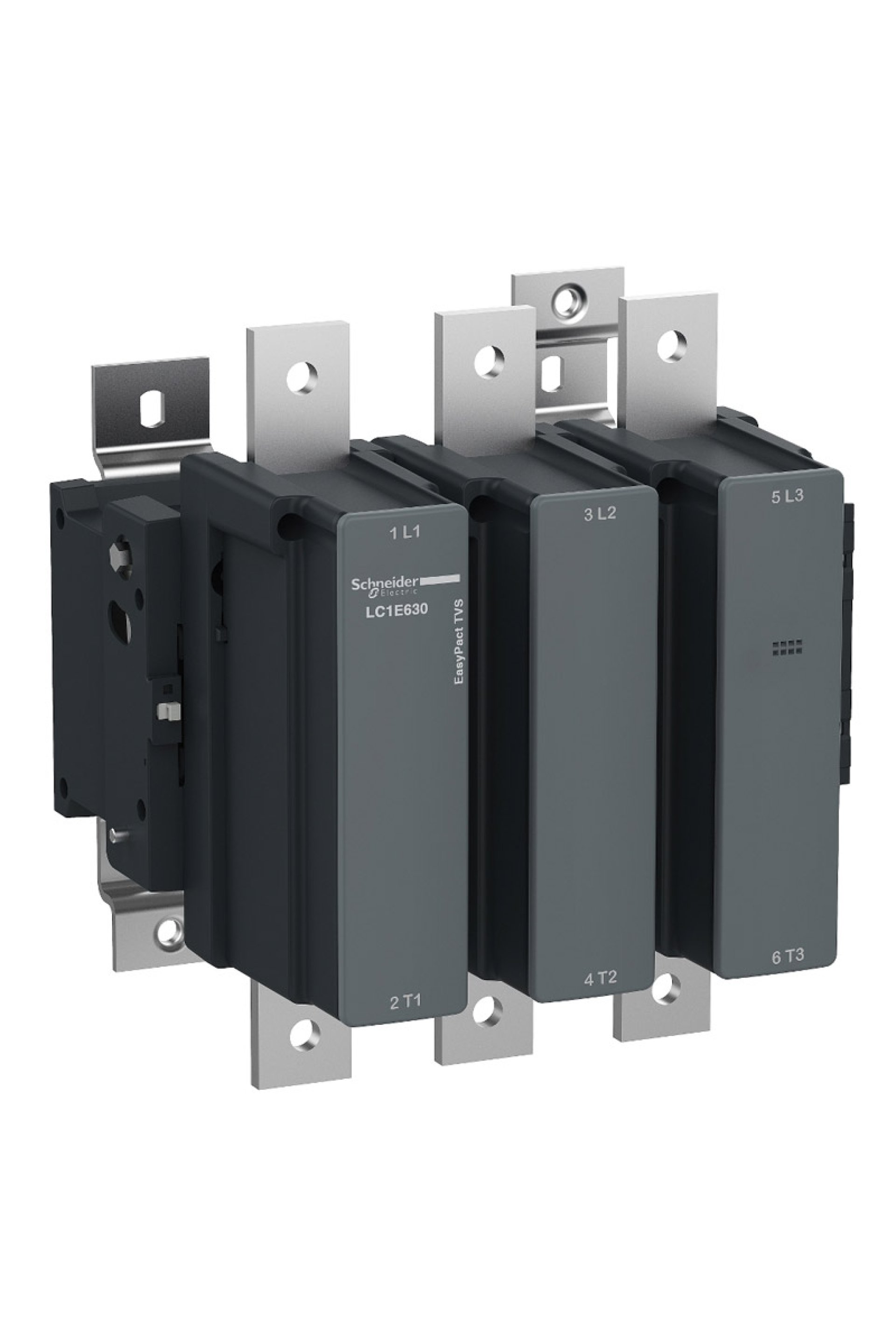

Schneider LC1E630M7 EASYPACT TVS 3P 630A 220VAC Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : EasyPact Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1E Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-3 Kutup tanımı : 3P [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı : 630 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 1000 A 55 °C) -de <= 440 V AC AC-1 için güç devresi Tamamlayıcı Özellikler Motor gücü kW : 185 kW -de 220...230 V AC 50/60 Hz 335 kW -de 380...400 V 375 kW -de 415 V 400 kW -de 440 V 400 kW -de 500 V 450 kW -de 660...690 V Kutup kontak düzenleme : 3 NA [Ui] nominal yalıtım voltajı : 690 V 'e uygun IEC 60947-4-1 [Uimp] nominal darbe dayanım voltajı : 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 1000 A -de <40 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 6300 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 Nominal kesme kapasitesi : 5040 A -de 440 V için güç devresi 'e uygunIEC 60947 Ilgili Sigorta Dezeri : 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 800 A gG -de <= 690 V koordinasyon tip 1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Ortalama empedans : 0,12 mOhm - Ith 1000 A 50 Hz için güç devresi Kutup başına güç dağılımı : 48 W AC-3 120 W AC-1 Minimum anahtarlama akımı : 5 mA için kontrol devresi Minimum Anahtarlam gerilimi : 17 V için kontrol devresi Çakışmama süresi : 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen Maksimum işletim oranı : 1200 cyc/h -de <55 °C VA cinsinden kalkış gücü : 1650 VA 50 Hz 0,9 20 °C) 1650 VA 60 Hz 0,9 20 °C) VA cinsinden tutma güç tüketimi : 22 VA 50 Hz 0,9 20 °C) 22 VA 60 Hz 0,9 20 °C) Isı dağılımı : 20 W için kontrol devresi 20 W Yalıtım direnci : > 10 MOhm için kontrol devresi Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: pabuçlu kablo 2 Güç devresi: çubuklar 2 - busbar kesiti: 60 x 5 mm Sıkma torku : Kontrol devresi: 1,2 N.m Güç devresi: 58 N.m Montaj desteği : Plaka Mekanik dayanıklılık : 400000 döngü Çalışma yüksekliği : 3000 m olmadan Standartlar : IEC 60947-5-1 IEC 60947-4-1 IEC 60947-1 Ürün sertifikaları : EAC CE Ortam Koşulları IP koruma derecesi : IP00 'e uygun IEC 60529 Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı : -20…70 °C Uc'de Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Mekanik dayanıklılık : Şoklar kontaktör açık: 11 msn için 6 Gn Şoklar kontaktör kapalı: 11 msn için 15 Gn Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Yükseklik : 464 mm Genişlik : 309 mm Derinlik : 255 mm Ürün ağırlığı : 18,6 kg
