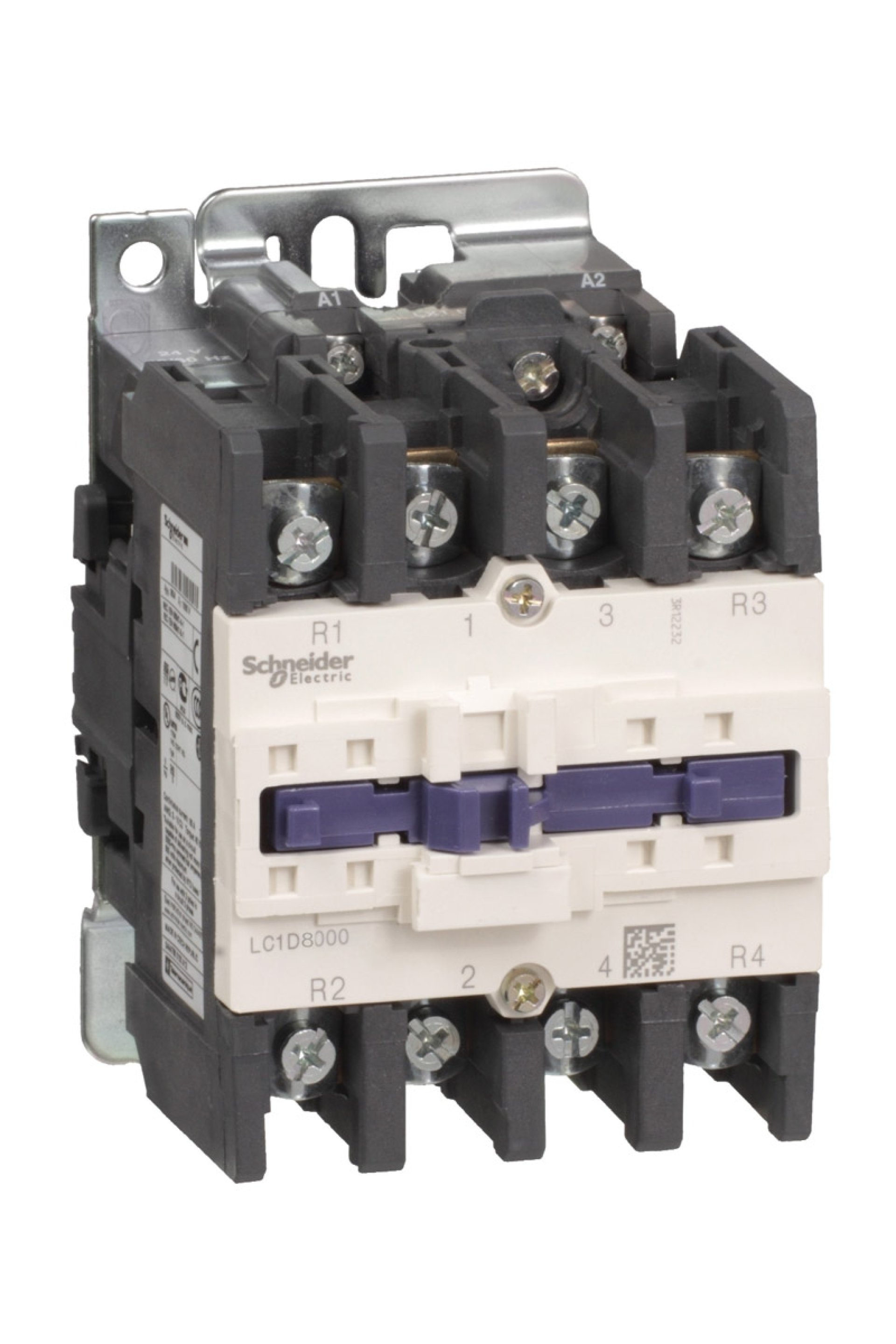

Schneider LC1D80004E7 Tesys D 125A Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P [Ue] nominal çalışma voltajı : Güç devresi: <= 300 V DC 25...400 Hz [Ie] nominal çalışma akımı : 125 A 60 °C) -de <= 440 V AC AC-1 için güç devresi Tamamlayıcı Özellikler Kutup kontak düzenleme : 4 NA Kontak uyumluluğu : M1 Koruyucu kapak : Olmadan [Ui] nominal yalıtım voltajı : Güç devresi: 600 V CSA sertifikali [Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 125 A -de <60 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 Ilgili Sigorta Dezeri : 200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Bobin teknolojisi : Yerleşik süpresör modülü olmadan Kontrol devresi gerilim limitleri : 0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz 0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz 1...1.1 Uc 55…70 °C çalışma AC 50/60 Hz Ortalama empedans : 0,8 mOhm - Ith 125 A 50 Hz için güç devresi Kutup başına güç dağılımı : 12,5 W AC-1 Maksimum işletim oranı : 3600 cyc/h -de <60 °C VA cinsinden kalkış gücü : 245 VA 60 Hz 0,75 20 °C) 245 VA 50 Hz 0,75 20 °C) VA cinsinden tutma güç tüketimi : 26 VA 60 Hz 0,3 20 °C) 26 VA 50 Hz 0,3 20 °C) Sıkma torku : Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Montaj desteği : Plaka Ray Elektrik dayanıklılığı : 0,8 Mcycles 125 A AC-1 Ue'de <= 440 V Mekanik dayanıklılık : 4 Milyon Döngü Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Çalışma yüksekliği : 0...3000 m Uyumluluk kodu : LC1D Ürün sertifikaları : LROS (Lloyds nakliye kayıtları) RINA BV CSA DNV CCC GOST GL UL Ortam Koşulları İklimsel dayanım : e uygun IACS E10 Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Şoklar kontaktör açık: 11 msn için 8 Gn Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 10 Gn Yükseklik : 127 mm Genişlik : 96 mm Derinlik : 125 mm Ürün ağırlığı : 1,76 kg
