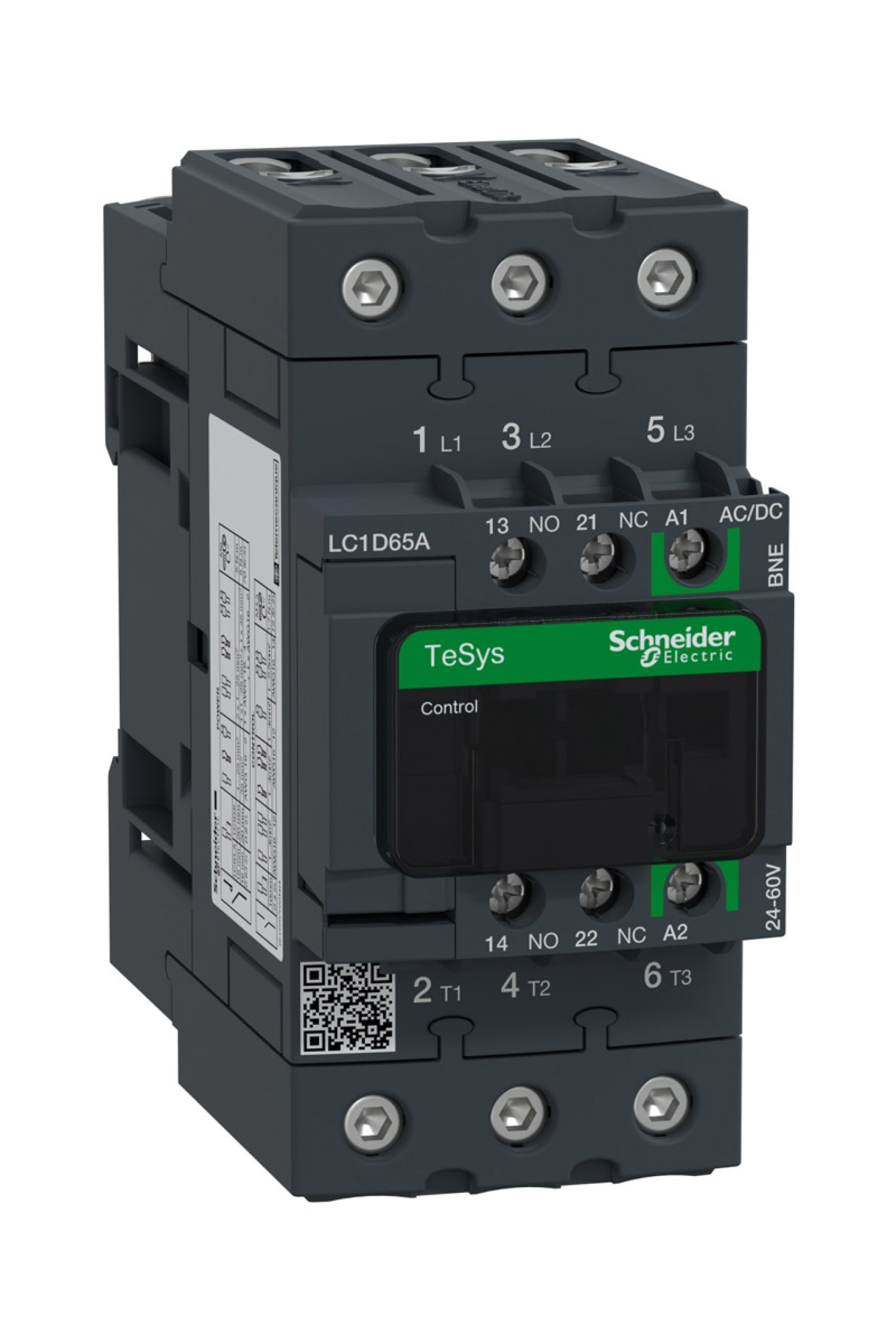

Schneider LC1D65ABNE Tesys D 24-60V AC Ac3 65A Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Motor kontrol Kullanım kategorisi : AC-3 Kutup tanımı : 3P [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 25...400 Hz [Ie] nominal çalışma akımı : 80 A 60 °C) -de <= 440 V AC-1 için güç devresi 65 A 60 °C) -de <= 440 V AC-3 için güç devresi 65 A 60 °C) -de <= 440 V AC-3e için güç devresi Tamamlayıcı Özellikler Motor gücü kW : 18,5 kW -de 220...230 V AC 50 Hz (AC-3) 30 kW -de 380...400 V AC 50 Hz (AC-3) 37 kW -de 415 V AC 50 Hz (AC-3) 37 kW -de 440 V AC 50 Hz (AC-3) 37 kW -de 500 V AC 50 Hz (AC-3) 37 kW -de 660...690 V AC 50 Hz (AC-3) 18,5 kW -de 220...230 V AC 50 Hz (AC-3e) 30 kW -de 380...400 V AC 50 Hz (AC-3e) 37 kW -de 415 V AC 50 Hz (AC-3e) 37 kW -de 440 V AC 50 Hz (AC-3e) 37 kW -de 500 V AC 50 Hz (AC-3e) 37 kW -de 660...690 V AC 50 Hz (AC-3e) Motor gücü hp : 5 hp -de 115 V AC 60 Hz için 1 faz motorlar 10 hp -de 230/240 V AC 60 Hz için 1 faz motorlar 20 hp -de 200/208 V AC 60 Hz için 3 faz motorlar 20 hp -de 230/240 V AC 60 Hz için 3 faz motorlar 40 hp -de 460/480 V AC 60 Hz için 3 faz motorlar 50 hp -de 575/600 V AC 60 Hz için 3 faz motorlar Kutup kontak düzenleme : 3 NA Yardımcı kontak tipi : Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 Yardımcı kontak düzenleme : 1 NA + 1 NK [Ui] nominal yalıtım voltajı : Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 80 A -de <60 °C için güç devresi 10 A -de <60 °C için sinyalleme devresi IRMS Nominal Kapama Kapasitesi : 1000 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 Nominal kesme kapasitesi : 1000 A -de 440 V için güç devresi 'e uygunIEC 60947 Ilgili Sigorta Dezeri : 125 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 125 A gG -de <= 690 V koordinasyon tip 2 için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 Kontrol devresi tipi : AC/DC -de 50/60 Hz AC/DC elektronik Kontrol devresi gerilim limitleri : <= 0.1 Uc -40…70 °C düşme AC/DC 0,85...1,1 Uc -40…60 °C çalışma AC 0,8...1,1 Uc -40…60 °C çalışma DC 1...1.1 Uc 60…70 °C çalışma AC/DC Ortalama empedans : 1,5 mOhm - Ith 80 A 50 Hz için güç devresi Kutup başına güç dağılımı : 9,6 W AC-1 6,3 W AC-3 6,3 W AC-3e Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum Anahtarlam gerilimi : 17 V için sinyalleme devresi Çakışmama süresi : 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında Çalışma süresi : 55...65 ms kapama 20...120 ms açma >= 17221) 20...80 ms açma >= 18011) Maksimum işletim oranı : 3600 cyc/h -de <60 °C Yalıtım direnci : > 10 MOhm için sinyalleme devresi Sıkma torku : Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm Güç devresi: 2,5 N.m - tornavidayla pozidriv No 2 Kontrol devresi: 1,7 N.m - tornavidayla pozidriv No 2 Montaj desteği : Ray Plaka Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Çalışma yüksekliği : 0...3000 m Uyumluluk kodu : LC1D Ortam Koşulları İklimsel dayanım : e uygun IACS E10 uygun IEC 60947-1 Annex Q kategori D Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör açık: 11 msn için 10 Gn Şoklar kontaktör kapalı: 11 msn için 15 Gn Yükseklik : 122 mm Genişlik : 55 mm Derinlik : 120 mm Ürün ağırlığı : 1,002 kg
