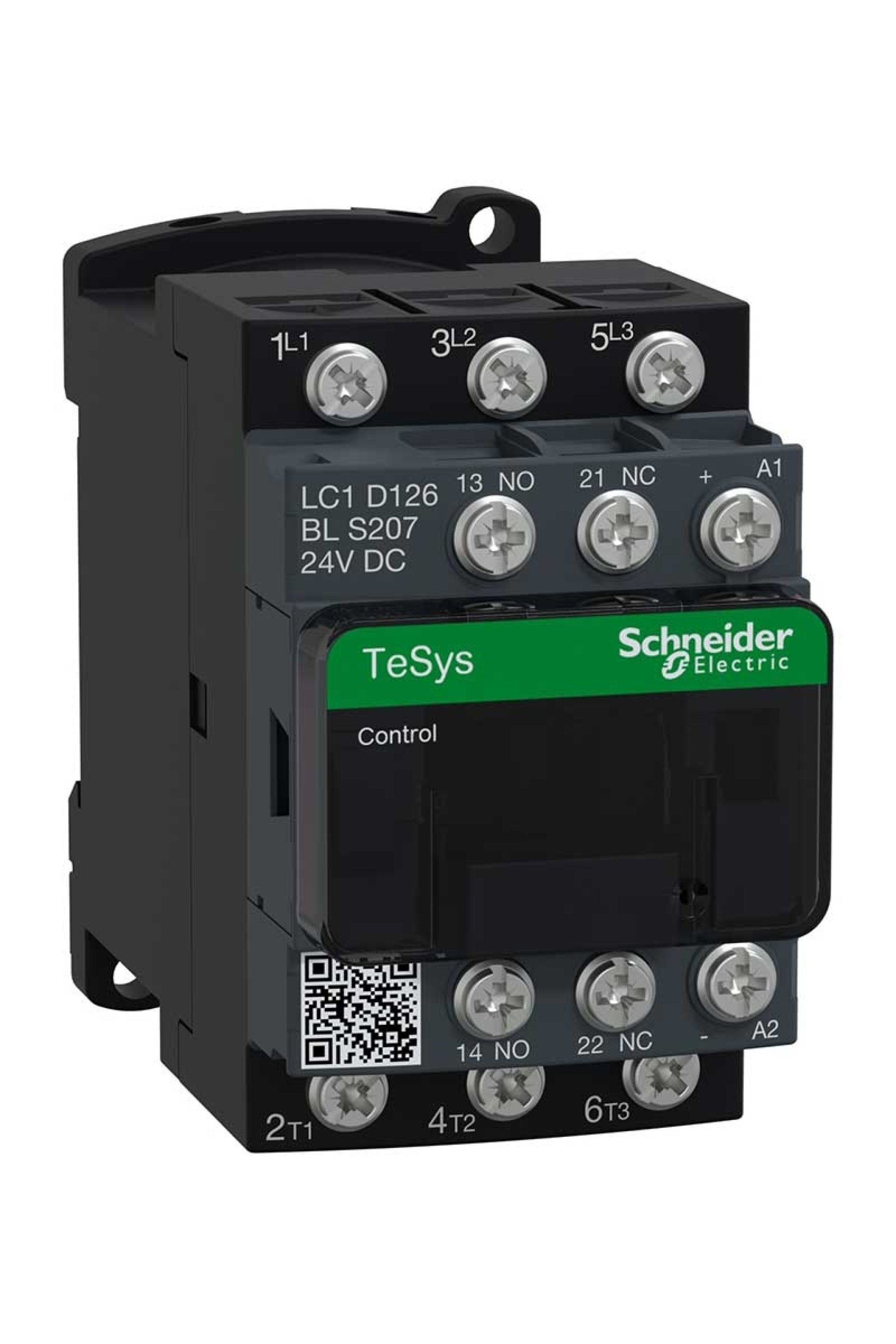

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Motor kontrol Kullanım kategorisi : AC-3 Kutup tanımı : 3P [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 25...400 Hz [Ie] nominal çalışma akımı : 25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi Tamamlayıcı Özellikler Motor gücü kW : 3 kW -de 220/230 V AC 50 Hz (AC-3) 5,5 kW -de 380/400 V AC 50 Hz (AC-3) 5,5 kW -de 415 V AC 50 Hz (AC-3) 5,5 kW -de 440 V AC 50 Hz (AC-3) 7,5 kW -de 500 V AC 50 Hz (AC-3) 7,5 kW -de 660/690 V AC 50 Hz (AC-3) 3 kW -de 220/230 V AC 50 Hz (AC-3e) 5,5 kW -de 380/400 V AC 50 Hz (AC-3e) 5,5 kW -de 415 V AC 50 Hz (AC-3e) 5,5 kW -de 440 V AC 50 Hz (AC-3e) 7,5 kW -de 500 V AC 50 Hz (AC-3e) 7,5 kW -de 660/690 V AC 50 Hz (AC-3e) Kutup kontak düzenleme : 3 NA Kontak uyumluluğu : M5 Yardımcı kontak tipi : Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 Yardımcı kontak düzenleme : 1 NA + 1 NK [Ui] nominal yalıtım voltajı : Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 10 A -de <60 °C için sinyalleme devresi 25 A -de <60 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 250 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 Nominal kesme kapasitesi : 250 A -de 440 V için güç devresi 'e uygunIEC 60947 Ilgili Sigorta Dezeri : 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi Zaman sabiti : 37 ms Kontrol devresi tipi : DC düşük tüketim Kontrol devresi gerilim limitleri : 0,1...0,25 Uc -40…70 °C düşme DC 0,7...1,25 Uc -40…70 °C çalışma DC Ortalama empedans : 2,5 mOhm - Ith 25 A 50 Hz için güç devresi Kutup başına güç dağılımı : 1,56 W AC-1 0,36 W AC-3 0,36 W AC-3e Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum Anahtarlam gerilimi : 17 V için sinyalleme devresi Çakışmama süresi : 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında Çalışma süresi : 55...75 ms kapama 16...32 ms açma Maksimum işletim oranı : 3600 cyc/h -de <60 °C Yalıtım direnci : > 10 MOhm için sinyalleme devresi Sıkma torku : Kontrol devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla düz Ø 6 mm M3.5 Kontrol devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla Philips No 2 M3.5 Güç devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla Philips No 2 M3.5 Güç devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla düz Ø 6 mm M3.5 Kontrol devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla pozidriv No 2 M3.5 Güç devresi: 1,7 N.m - üzerinde pabuç-halka terminalleri - tornavidayla pozidriv No 2 M3.5 Montaj desteği : Ray Plaka Mekanik dayanıklılık : 30 Milyon Döngü Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Çalışma yüksekliği : 0...3000 m Uyumluluk kodu : LC1D Ortam Koşulları İklimsel dayanım : e uygun IACS E10 uygun IEC 60947-1 Annex Q kategori D Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Yükseklik : 77 mm Genişlik : 45 mm Derinlik : 95 mm Ürün ağırlığı : 0,325 kg
