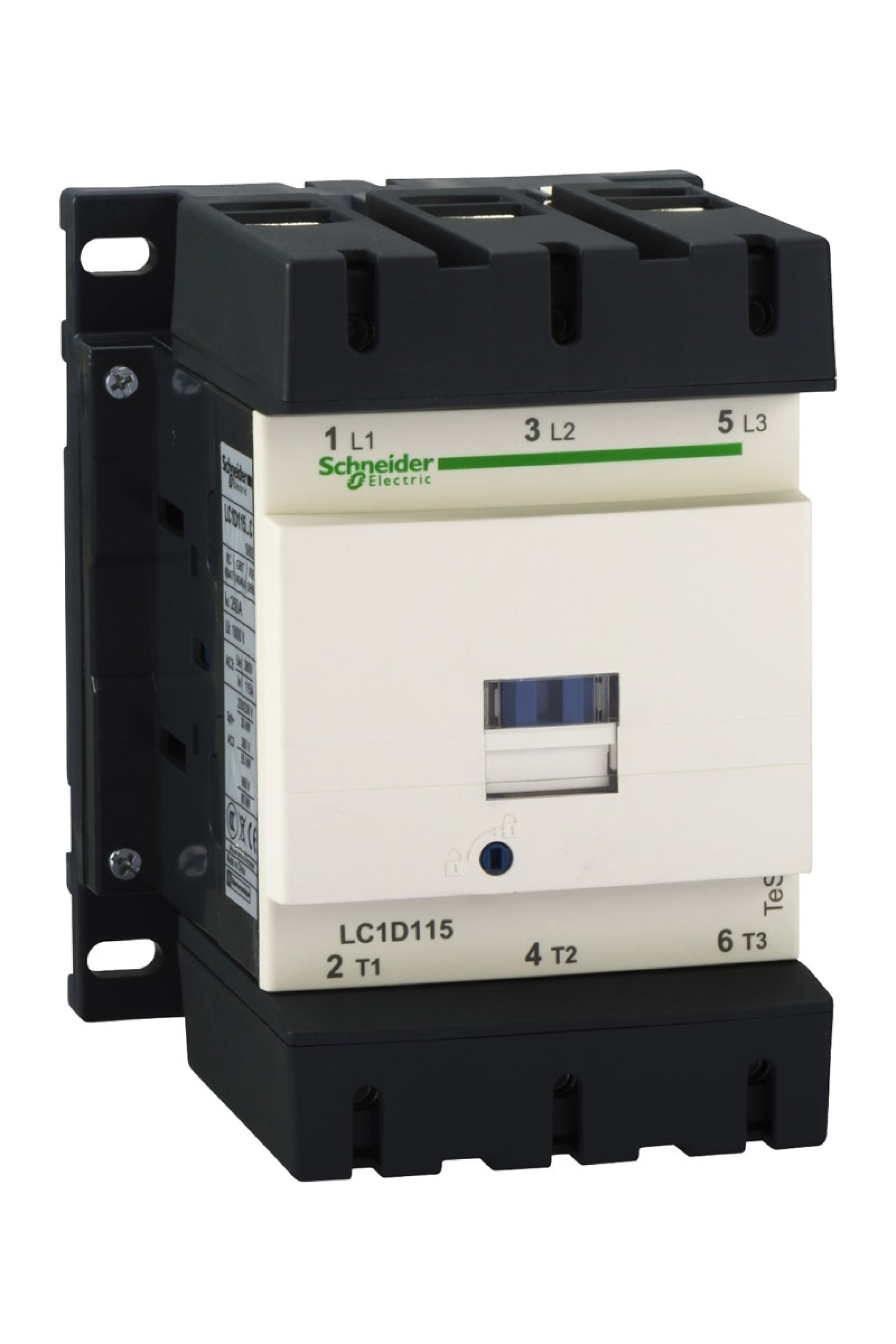

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 3P [Ue] nominal çalışma voltajı : Güç devresi: <= 1000 V AC 25...400 Hz Güç devresi: <= 300 V DC [Ie] nominal çalışma akımı : 200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 115 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 115 A 60 °C) -de <= 440 V AC AC-3e için güç devresi Tamamlayıcı Özellikler Motor gücü kW : 30 kW -de 220...230 V AC 50/60 Hz (AC-3) 55 kW -de 380...400 V AC 50/60 Hz (AC-3) 59 kW -de 415...440 V AC 50/60 Hz (AC-3) 75 kW -de 500 V AC 50/60 Hz (AC-3) 80 kW -de 660...690 V AC 50/60 Hz (AC-3) 65 kW -de 1000 V AC 50/60 Hz (AC-3) 18,5 kW -de 400 V AC 50/60 Hz (AC-4) 30 kW -de 220...230 V AC 50/60 Hz (AC-3e) 55 kW -de 380...400 V AC 50/60 Hz (AC-3e) 59 kW -de 415...440 V AC 50/60 Hz (AC-3e) 75 kW -de 500 V AC 50/60 Hz (AC-3e) 80 kW -de 660...690 V AC 50/60 Hz (AC-3e) 65 kW -de 1000 V AC 50/60 Hz (AC-3e) Motor gücü hp : 30 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 40 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 75 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 100 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar Kutup kontak düzenleme : 3 NA Kontak uyumluluğu : M10 Yardımcı kontak tipi : Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 Yardımcı kontak düzenleme : 1 NA + 1 NK [Ui] nominal yalıtım voltajı : Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali [Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 200 A -de <60 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 1260 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 Nominal kesme kapasitesi : 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 Ilgili Sigorta Dezeri : 250 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 200 A gG -de <= 690 V koordinasyon tip 2 için güç devresi 10 A gG için sinyalleme devresi Zaman sabiti : 25 ms Kontrol devresi tipi : DC standart Kontrol devresi gerilim limitleri : 0,75...1,2 Uc -40…55 °C çalışma DC 0,15...0,4 Uc -40…70 °C düşme DC 1...1.2 Uc 55…70 °C çalışma DC Ortalama empedans : 0,6 mOhm - Ith 200 A 50 Hz için güç devresi Kutup başına güç dağılımı : 24 W AC-1 7,9 W AC-3 7,9 W AC-3e Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum Anahtarlam gerilimi : 17 V için sinyalleme devresi Çakışmama süresi : 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında Maksimum işletim oranı : 1200 cyc/h -de <60 °C W cinsinden kalkış gücü : 270…365 W 20 °C) W cinsinden tutma güç tüketimi : 2,4…5,1 W -de 20 °C Yalıtım direnci : > 10 MOhm için sinyalleme devresi Sıkma torku : Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Montaj desteği : Ray Plaka Elektrik dayanıklılığı : 0,8 Mcycles 200 A AC-1 Ue'de <= 440 V 0,95 Mcycles 115 A AC-3 Ue'de <= 440 V 0,95 Mcycles 115 A AC-3e Ue'de <= 440 V Mekanik dayanıklılık : 8 Milyon Döngü Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Çalışma yüksekliği : 0...3000 m Uyumluluk kodu : LC1D Ürün sertifikaları : CSA GOST UL CCC BV RINA DNV GL LROS (Lloyds nakliye kayıtları) UKCA CE Ortam Koşulları İklimsel dayanım : e uygun IACS E10 Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 15 Gn Şoklar kontaktör açık: 11 msn için 6 Gn Yükseklik : 158 mm Genişlik : 120 mm Derinlik : 136 mm Ürün ağırlığı : 2,5 kg
