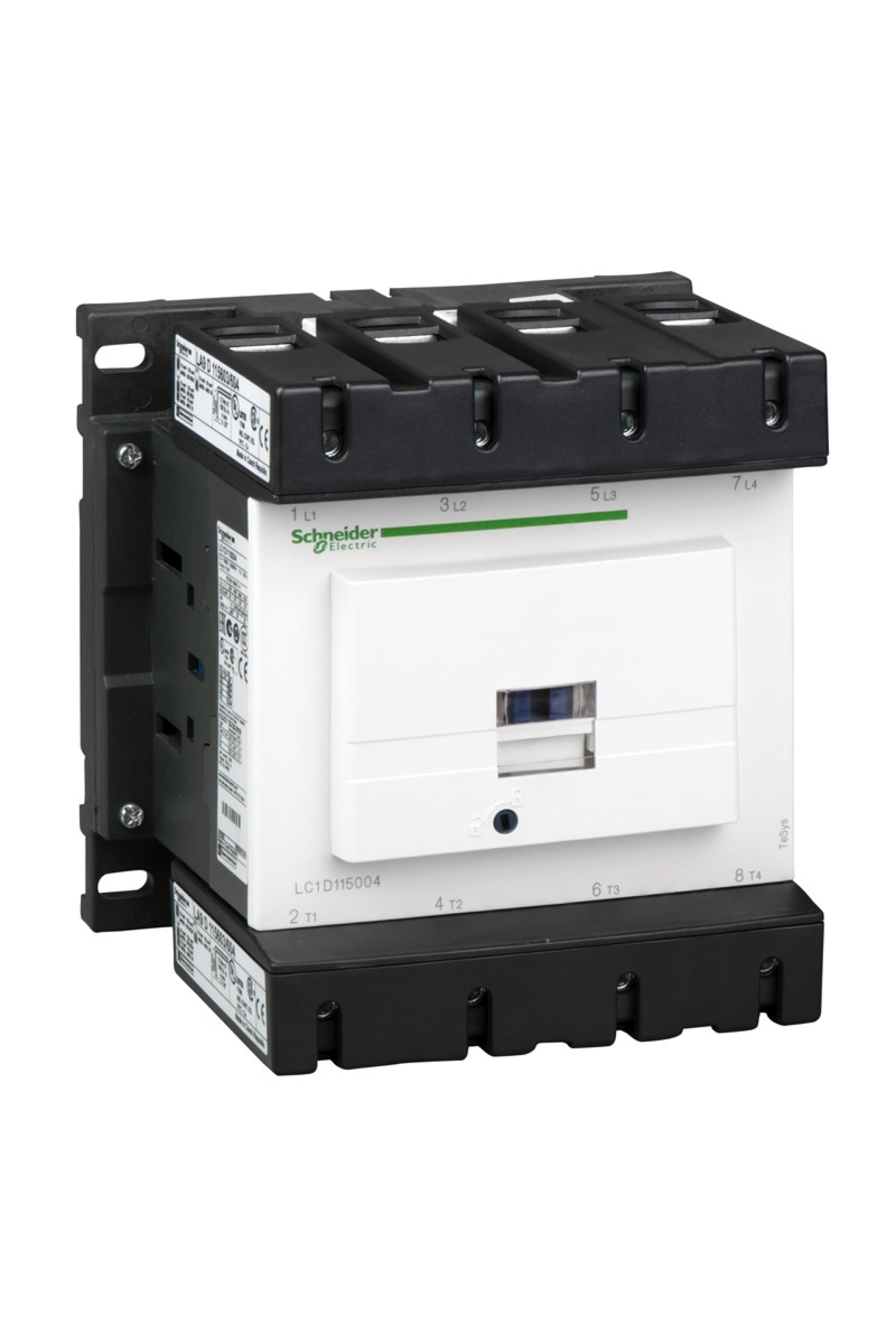

Schneider LC1D115004F7 Tesys D Bobinli Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P [Ue] nominal çalışma voltajı : Güç devresi: <= 1000 V AC 25...400 Hz [Ie] nominal çalışma akımı : 200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi Tamamlayıcı Özellikler Kutup kontak düzenleme : 4 NA Kontak uyumluluğu : M14 [Ui] nominal yalıtım voltajı : Güç devresi: 600 V CSA sertifikali [Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 200 A -de <60 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 1260 A -de 440 V için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 Ilgili Sigorta Dezeri : 250 A gG -de <= 690 V koordinasyon tip 1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Bobin teknolojisi : Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör Kontrol devresi gerilim limitleri : 0,3...0,5 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,15 Uc -40…55 °C çalışma AC 50/60 Hz 1...1.15 Uc 55…70 °C çalışma AC 50/60 Hz Ortalama empedans : 0,6 mOhm - Ith 200 A 50 Hz için güç devresi Kutup başına güç dağılımı : 24 W AC-1 Maksimum işletim oranı : 2400 cyc/h -de <60 °C VA cinsinden kalkış gücü : 280…350 VA 60 Hz 0,8 20 °C) 280…350 VA 50 Hz 0,8 20 °C) VA cinsinden tutma güç tüketimi : 2…18 VA 60 Hz 0,3 20 °C) 2…18 VA 50 Hz 0,3 20 °C) Sıkma torku : Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Montaj desteği : Plaka Ray Elektrik dayanıklılığı : 0,8 Mcycles 200 A AC-1 Ue'de <= 440 V Mekanik dayanıklılık : 8 Milyon Döngü Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Çalışma yüksekliği : 0...3000 m Uyumluluk kodu : LC1D Ürün sertifikaları : UL BV GL CCC LROS (Lloyds nakliye kayıtları) DNV CSA GOST RINA UKCA Ortam Koşulları İklimsel dayanım : e uygun IACS E10 Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 15 Gn Şoklar kontaktör açık: 11 msn için 6 Gn Yükseklik : 158 mm Genişlik : 150 mm Derinlik : 132 mm Ürün ağırlığı : 2,86 kg
