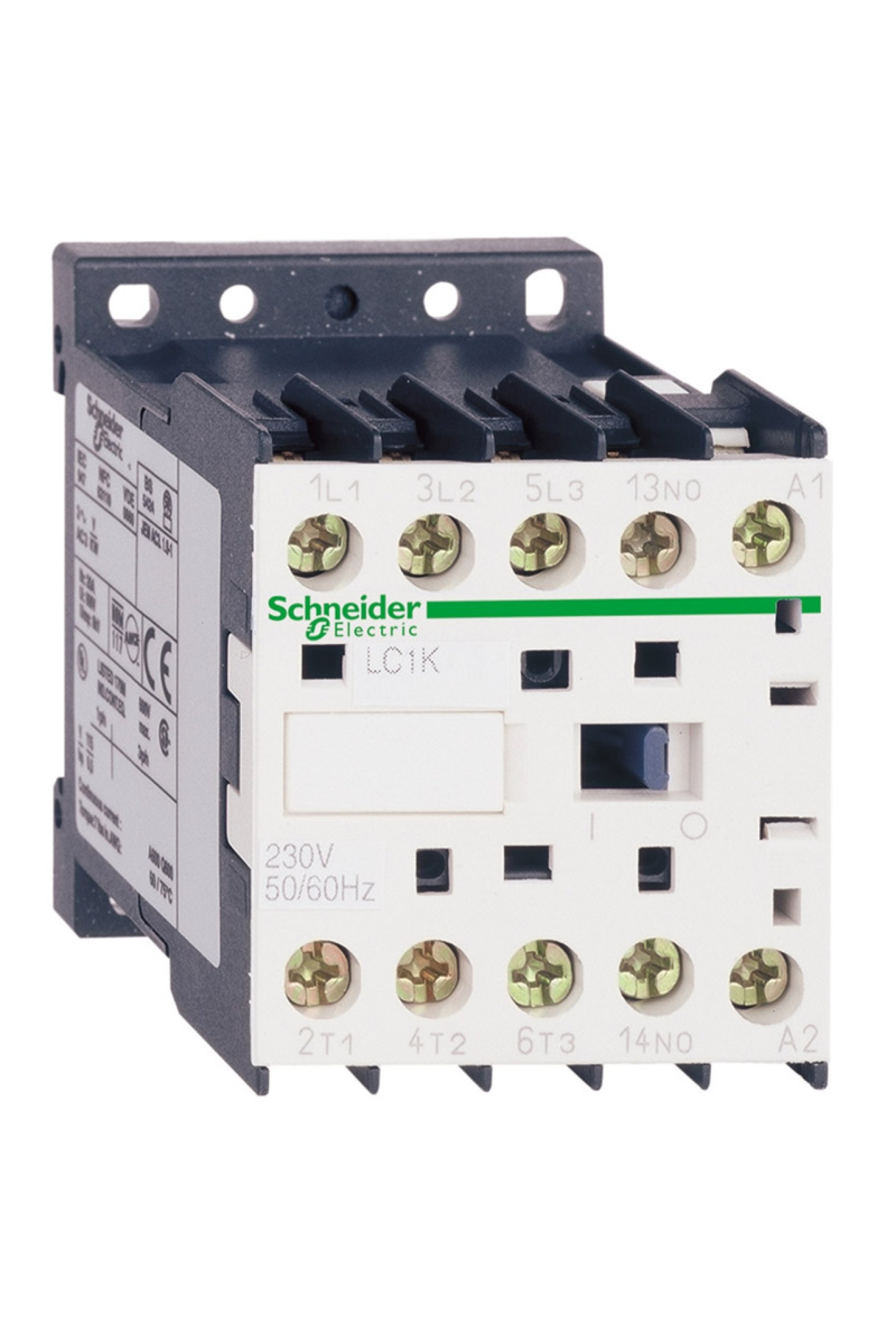

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün ya da bileşen tipi : Kontaktör Ürün adı : TeSys K Ürün grubu : LC1K Cihaz uygulaması : Kontrol Kontaktör uygulaması : Motor kontrol Tamamlayıcı Özellikler Kullanım kategorisi : AC-3 Kutup tanımı : 3P Power pole contact composition : 3 NA [Ue] nominal çalışma voltajı : Güç devresi: 690 V AC 50/60 Hz Sinyalleme devresi: 690 V AC 50/60 Hz [Ie] nominal çalışma akımı : 16 A -de <= 440 V AC-3 için güç devresi 20 A -de <= 690 V AC-1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 24 V AC 50/60 Hz Motor gücü kW : 4 kW -de 480 V AC 50/60 Hz 4 kW -de 500...600 V AC 50/60 Hz 4 kW -de 660...690 V AC 50/60 Hz 5,5 kW -de 440 V AC 50/60 Hz 4 kW -de 220...230 V AC 50/60 Hz 7,5 kW -de 380...415 V AC 50/60 Hz Yardımcı kontak düzenleme : 1 NK [Uimp] nominal darbe dayanım voltajı : 8 kV Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 20 A -de <50 °C için güç devresi 10 A -de <50 °C için sinyalleme devresi Irms nominal kapama kapasitesi : 110 A AC için sinyalleme devresi 'e uygunIEC 60947 160 A AC için güç devresi 'e uygunNF C 63-110 160 A AC için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 110 A -de 440 V 'e uygunIEC 60947 80 A -de 500 V 'e uygunIEC 60947 70 A -de 660...690 V 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı : 115 A -de <50 °C - 1 sn için güç devresi 105 A -de <50 °C - 5 s için güç devresi 100 A -de <50 °C - 10 s için güç devresi 75 A -de <50 °C - 30 s için güç devresi 55 A -de <50 °C - 1 min için güç devresi 50 A -de <50 °C - 3 min için güç devresi 25 A -de <50 °C - >= 15 min için güç devresi 80 A - 1 sn için sinyalleme devresi 90 A - 500 ms için sinyalleme devresi 110 A - 100 ms için sinyalleme devresi Ilgili sigorta değeri : 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947 10 A gG için sinyalleme devresi 'e uygunVDE 0660 Ortalama empedans : 3 mOhm - Ith 20 A 50 Hz için güç devresi [Ui] nominal yalıtım voltajı : Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 Yalıtım direnci : > 10 MOhm için sinyalleme devresi VA cinsinden kalkış gücü : 30 VA 20 °C) VA cinsinden tutma güç tüketimi : 4,5 VA 20 °C) Isı dağılımı : 1,3 W Kontrol devresi gerilim limitleri : Çalışma: 0,8...1,15 Uc 50 °C) Düşme: 0,2...0,75 Uc 50 °C) Bağlantılar - terminaller : Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile Maximum operating rate : 3600 cyc/h Yardımcı kontak tipi : Tip anlık 1 NK Sinyalleme devre frekansı : <= 400 Hz Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum anahtarlama gerilimi : 17 V için sinyalleme devresi Montaj desteği : Ray Plaka Sıkma torku : 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde pabuç-halka terminalleri - tornavidayla pozidriv No 2 Çalışma süresi : 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Çakışmama mesafesi : 0,5 mm Mekanik dayanıklılık : 10 Mcycles Elektrik dayanıklılığı : 1,3 Mcycles 16 A AC-3 Ue'de <= 440 V Mekanik dayanıklılık : Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Yükseklik : 58 mm Genişlik : 45 mm Derinlik : 57 mm Ürün ağırlığı : 0,18 kg Ortam Koşulları Standartlar : EN/IEC 60947-4-1 EN/IEC 60947-5-1 Ürün sertifikaları : CB Scheme UKCA IP koruma derecesi : IP2x 'e uygunVDE 0106 Koruyucu bakım : TC 'e uygunIEC 60068 TC 'e uygunDIN 50016 Çalışma için ortam hava sıcaklığı : -25…50 °C Depolama ortam koşulları : -50…80 °C Çalışma yüksekliği : 2000 m olmadan Alev geciktirici : V1 'e uygunUL 94
