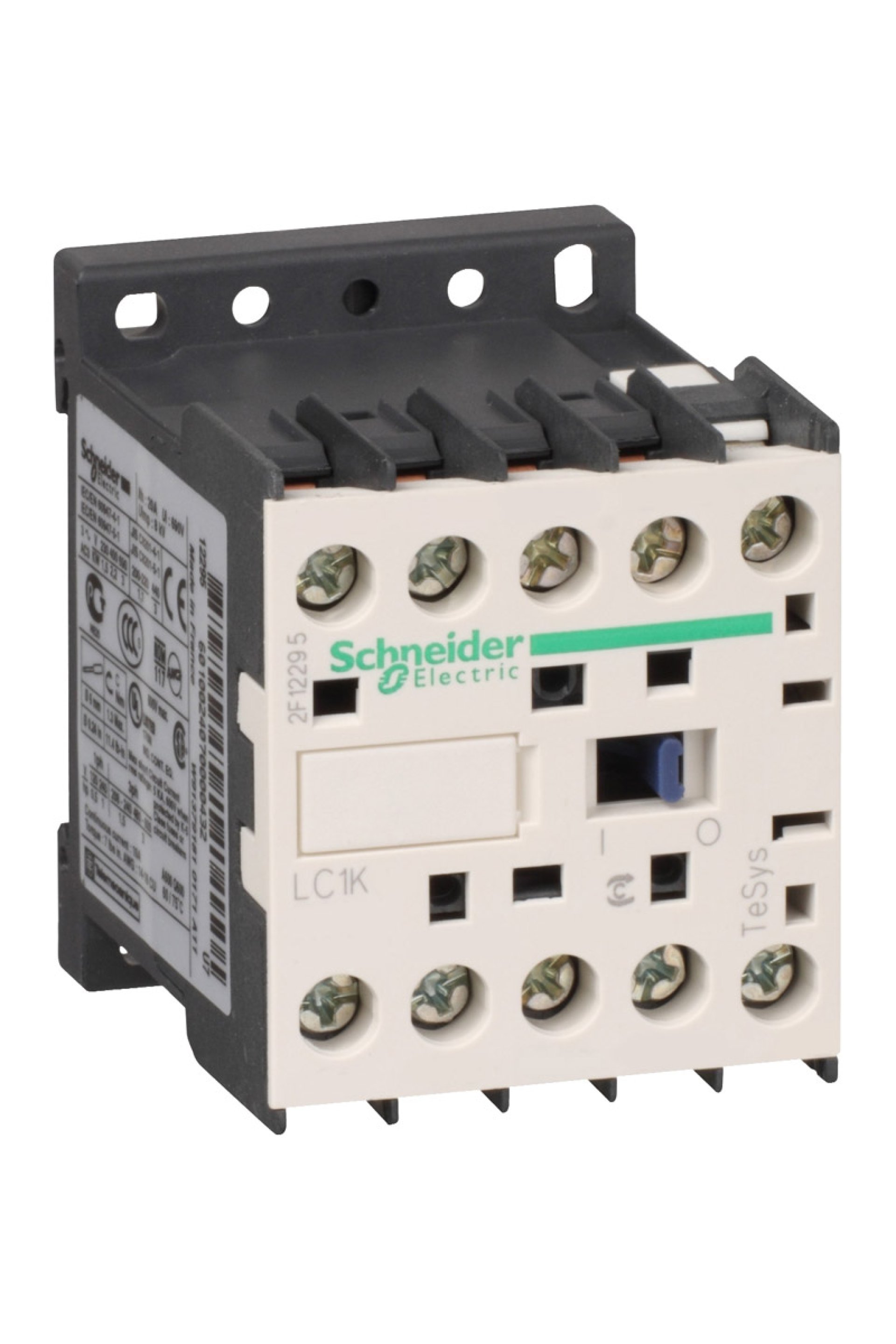

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün ya da bileşen tipi : Kontaktör Ürün adı : TeSys K Ürün grubu : LC1K Cihaz uygulaması : Kontrol Kontaktör uygulaması : Direnç yükü Tamamlayıcı Özellikler Kullanım kategorisi : AC-3 AC-1 AC-4 Kutup tanımı : 3P Power pole contact composition : 3 NA [Ie] nominal çalışma akımı : 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi 12 A -de <= 440 V AC AC-3 için güç devresi 16 A 70 °C) -de 690 V AC AC-1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 220...230 V AC 50/60 Hz Motor gücü kW : 4 kW -de 480 V AC 50/60 Hz AC-3 4 kW -de 500...600 V AC 50/60 Hz AC-3 4 kW -de 660...690 V AC 50/60 Hz AC-3 2,2 kW -de 400 V AC 50/60 Hz AC-4 3 kW -de 220...230 V AC 50/60 Hz AC-3 5,5 kW -de 380...415 V AC 50/60 Hz AC-3 5,5 kW -de 440 V AC 50/60 Hz AC-3 Yardımcı kontak düzenleme : 1 NK Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 20 A -de <50 °C için güç devresi 10 A -de <50 °C için sinyalleme devresi Irms nominal kapama kapasitesi : 110 A AC için sinyalleme devresi 'e uygunIEC 60947 144 A AC için güç devresi 'e uygunNF C 63-110 144 A AC için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 110 A -de 440 V 'e uygunIEC 60947 80 A -de 500 V 'e uygunIEC 60947 70 A -de 660...690 V 'e uygunIEC 60947 Ilgili sigorta değeri : 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947 10 A gG için sinyalleme devresi 'e uygunVDE 0660 Ortalama empedans : 3 mOhm - Ith 20 A 50 Hz için güç devresi Yalıtım direnci : > 10 MOhm için sinyalleme devresi VA cinsinden kalkış gücü : 30 VA 20 °C) VA cinsinden tutma güç tüketimi : 4,5 VA 20 °C) Isı dağılımı : 1,3 W Kontrol devresi gerilim limitleri : Çalışma: 0,8...1,15 Uc 50 °C) Düşme: 0,2...0,75 Uc 50 °C) Maximum operating rate : 3600 cyc/h Yardımcı kontak tipi : Tip anlık 1 NK Sinyalleme devre frekansı : <= 400 Hz Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum anahtarlama gerilimi : 17 V için sinyalleme devresi Çalışma süresi : 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Çakışmama mesafesi : 0,5 mm Mekanik dayanıklılık : Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Ortam Koşulları Ürün sertifikaları : UKCA Koruyucu bakım : TC 'e uygunIEC 60068 TC 'e uygunDIN 50016 Çalışma yüksekliği : 2000 m olmadan Alev geciktirici : V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102
