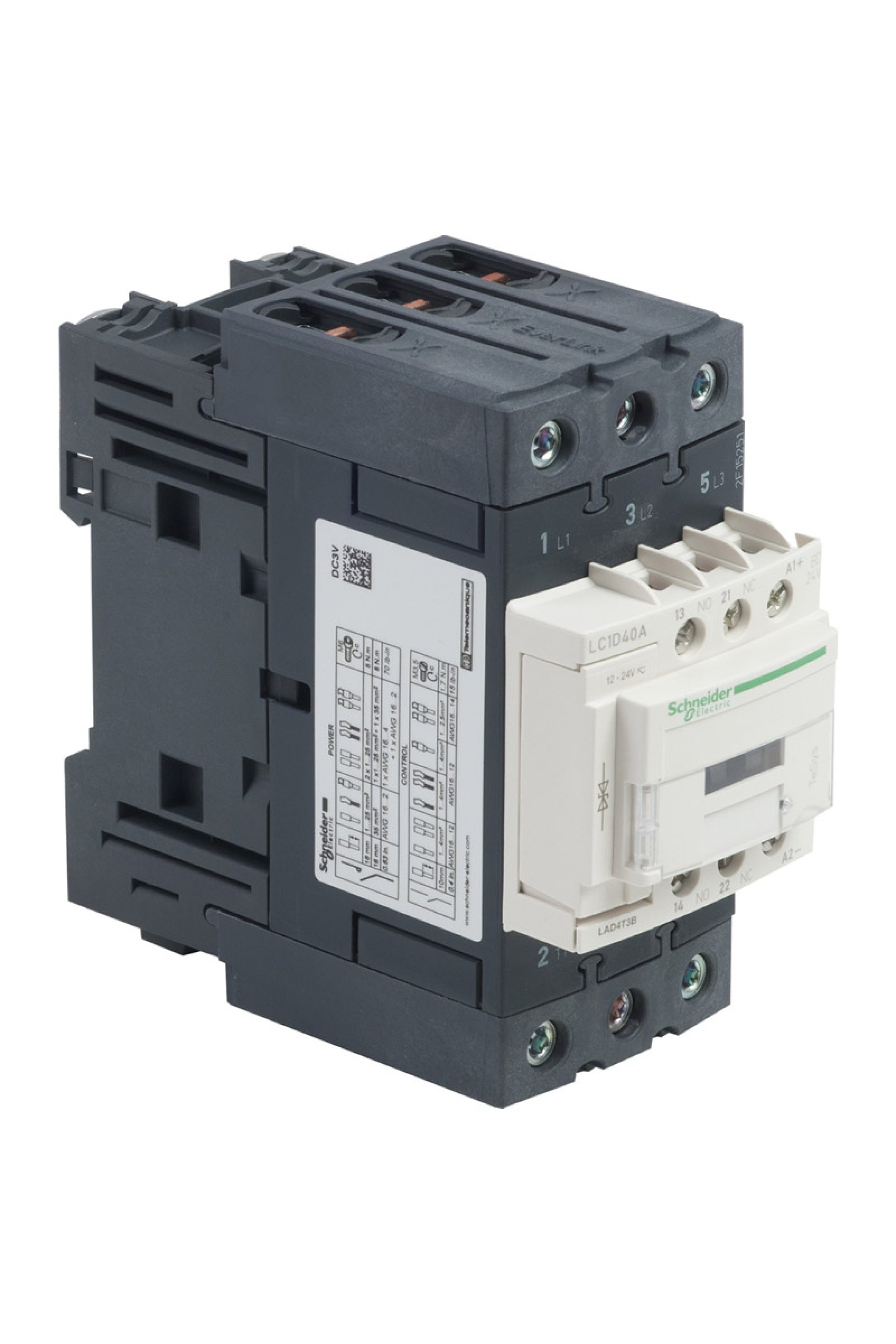

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys D TeSys Deca Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Direnç yükü Motor kontrol Kullanım kategorisi : AC-4 AC-1 AC-3 AC-3e Kutup tanımı : 3P Power pole contact composition : 3 NA [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC [Ie] nominal çalışma akımı : 60 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 40 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 40 A 60 °C) -de <= 440 V AC AC-3e için güç devresi Motor gücü kW : 18,5 kW -de 380...400 V AC 50/60 Hz (AC-3) 11 kW -de 220...230 V AC 50/60 Hz (AC-3) 22 kW -de 415...440 V AC 50/60 Hz (AC-3) 22 kW -de 500 V AC 50/60 Hz (AC-3) 30 kW -de 660...690 V AC 50/60 Hz (AC-3) 9 kW -de 400 V AC 50/60 Hz (AC-4) 18,5 kW -de 380...400 V AC 50/60 Hz (AC-3e) 11 kW -de 220...230 V AC 50/60 Hz (AC-3e) 22 kW -de 415...440 V AC 50/60 Hz (AC-3e) 22 kW -de 500 V AC 50/60 Hz (AC-3e) 30 kW -de 660...690 V AC 50/60 Hz (AC-3e) Motor power HP (UL / CSA) : 5 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 10 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 30 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar 10 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 3 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 30 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar Kontrol devresi tipi : DC standart Kontrol devresi gerilimi : 24 V DC Yardımcı kontak düzenleme : 1 NA + 1 NK [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 10 A -de <60 °C için sinyalleme devresi 60 A -de <60 °C için güç devresi Irms nominal kapama kapasitesi : 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 800 A -de 440 V için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 800 A -de 440 V için güç devresi 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı : 320 A -de <40 °C - 10 s için güç devresi 720 A -de <40 °C - 1 sn için güç devresi 72 A -de <40 °C - 10 min için güç devresi 165 A -de <40 °C - 1 min için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi Ilgili sigorta değeri : 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 80 A gG -de <= 690 V koordinasyon tip 2 için güç devresi Ortalama empedans : 1,5 mOhm - Ith 60 A 50 Hz için güç devresi [Ui] nominal yalıtım voltajı : Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 Elektrik dayanıklılığı : 0,7 Mcycles 60 A AC-1 Ue'de <= 440 V 1,5 Mcycles 40 A AC-3 Ue'de <= 440 V 1,5 Mcycles 40 A AC-3e Ue'de <= 440 V Kutup başına güç dağılımı : 2,4 W AC-3 5,4 W AC-1 2,4 W AC-3e Front cover : Ile Montaj desteği : Ray Plaka Standartlar : CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 Ürün sertifikaları : CCC CSA GOST UL Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²esnek kablo uçsuz Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²esnek kablo uçsuz Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²esnek ile Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²esnek ile Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²katı kablo uçsuz Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²katı kablo uçsuz Sıkma torku : Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Çalışma süresi : 42,5...57,5 ms kapama 16...24 msn açma Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 10 Mcycles Maximum operating rate : 3600 cyc/h -de <60 °C Tamamlayıcı Özellikler Bobin teknolojisi : Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör Kontrol devresi gerilim limitleri : 0,1...0,3 Uc -40…70 °C düşme DC 0,75...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC Zaman sabiti : 34 ms W cinsinden kalkış gücü : 19 W 20 °C) W cinsinden tutma güç tüketimi : 7,4 W -de 20 °C Yardımcı kontak tipi : Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 Sinyalleme devre frekansı : 25...400 Hz Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum anahtarlama gerilimi : 17 V için sinyalleme devresi Çakışmama süresi : 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında Yalıtım direnci : > 10 MOhm için sinyalleme devresi Ortam Koşulları IP koruma derecesi : IP20 ön yüz 'e uygunIEC 60529 Koruyucu bakım : TH 'e uygunIEC 60068-2-30 Kirletme derecesi : 3 Çalışma için ortam hava sıcaklığı : -40…60 °C 60…70 °C değer kaybı ile Depolama ortam koşulları : -60…80 °C Çalışma yüksekliği : 0...3000 m Yangına dayanıklılık : 850 °C 'e uygunIEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 15 Gn Şoklar kontaktör açık: 11 msn için 10 Gn Yükseklik : 122 mm Genişlik : 55 mm Derinlik : 120 mm Ürün ağırlığı : 0,925 kg
