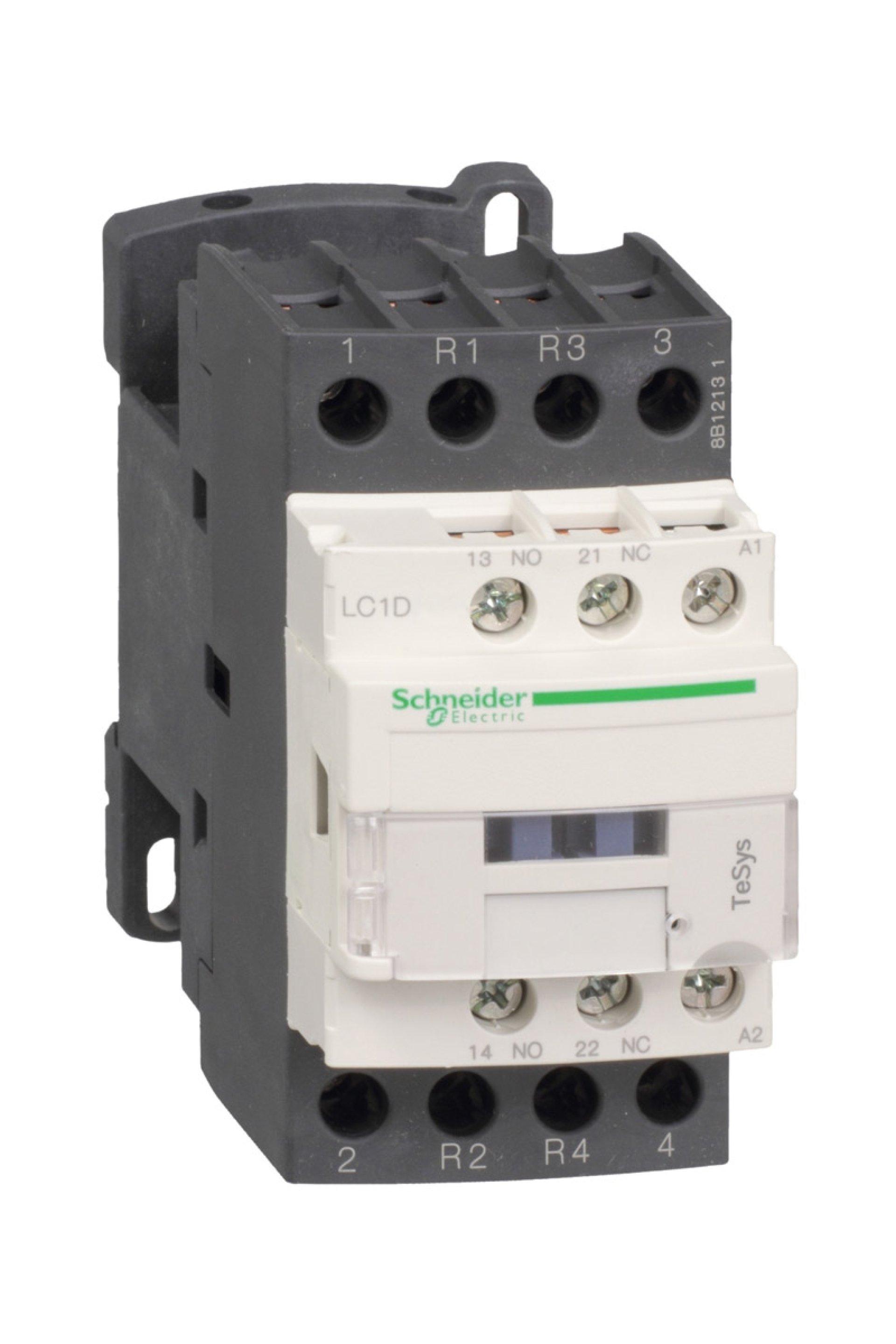

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys D TeSys Deca Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P Power pole contact composition : 2 NA + 2 NK [Ue] nominal çalışma voltajı : Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC [Ie] nominal çalışma akımı : 40 A 60 °C) -de <= 440 V AC AC-1 için güç devresi Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 220 V AC 50/60 Hz Yardımcı kontak düzenleme : 1 NA + 1 NK [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 10 A -de <60 °C için sinyalleme devresi 40 A -de <60 °C için güç devresi Irms nominal kapama kapasitesi : 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 450 A -de 440 V için güç devresi 'e uygunIEC 60947 Nominal kesme kapasitesi : 450 A -de 440 V için güç devresi 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı : 240 A -de <40 °C - 10 s için güç devresi 380 A -de <40 °C - 1 sn için güç devresi 50 A -de <40 °C - 10 min için güç devresi 120 A -de <40 °C - 1 min için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi Ilgili sigorta değeri : 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 40 A gG -de <= 690 V koordinasyon tip 2 için güç devresi Ortalama empedans : 2 mOhm - Ith 40 A 50 Hz için güç devresi [Ui] nominal yalıtım voltajı : Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Elektrik dayanıklılığı : 1,4 Mcycles 40 A AC-1 Ue'de <= 440 V Kutup başına güç dağılımı : 3,2 W AC-1 Front cover : Ile Montaj desteği : Ray Plaka Standartlar : CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 Ürün sertifikaları : CSA GL BV GOST UL CCC DNV LROS (Lloyds register of shipping) RINA UKCA Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: konnektör 1 kablo(lar) 2,5…10 mm²esnek kablo uçsuz Güç devresi: konnektör 2 kablo(lar) 2,5…10 mm²esnek kablo uçsuz Güç devresi: konnektör 1 kablo(lar) 2,5…10 mm²esnek ile Güç devresi: konnektör 2 kablo(lar) 2,5…10 mm²esnek ile Güç devresi: konnektör 1 kablo(lar) 2,5…16 mm²katı kablo uçsuz Güç devresi: konnektör 2 kablo(lar) 2,5…16 mm²katı kablo uçsuz Sıkma torku : Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 1,8 N.m - üzerinde konnektör - tornavidayla düz Ø 6 mm Güç devresi: 1,8 N.m - üzerinde konnektör - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Çalışma süresi : 12...22 msn kapama 4...19 msn açma Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 15 Mcycles Maximum operating rate : 3600 cyc/h -de <60 °C Tamamlayıcı Özellikler Bobin teknolojisi : Yerleşik süpresör modülü olmadan Kontrol devresi gerilim limitleri : 0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz 0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz 1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz VA cinsinden kalkış gücü : 70 VA 60 Hz 0,75 20 °C) 70 VA 50 Hz 0,75 20 °C) VA cinsinden tutma güç tüketimi : 7,5 VA 60 Hz 0,3 20 °C) 7 VA 50 Hz 0,3 20 °C) Isı dağılımı : 2…3 W -de 50/60 Hz Yardımcı kontak tipi : Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 Sinyalleme devre frekansı : 25...400 Hz Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum anahtarlama gerilimi : 17 V için sinyalleme devresi Çakışmama süresi : 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında Yalıtım direnci : > 10 MOhm için sinyalleme devresi Ortam Koşulları IP koruma derecesi : IP20 ön yüz 'e uygunIEC 60529 Koruyucu bakım : TH 'e uygunIEC 60068-2-30 Kirletme derecesi : 3 Çalışma için ortam hava sıcaklığı : -40…60 °C 60…70 °C değer kaybı ile Depolama ortam koşulları : -60…80 °C Çalışma yüksekliği : 0...3000 m Yangına dayanıklılık : 850 °C 'e uygunIEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 15 Gn Şoklar kontaktör açık: 11 msn için 8 Gn Yükseklik : 105 mm Genişlik : 45 mm Derinlik : 99 mm Ürün ağırlığı : 0,425 kg
