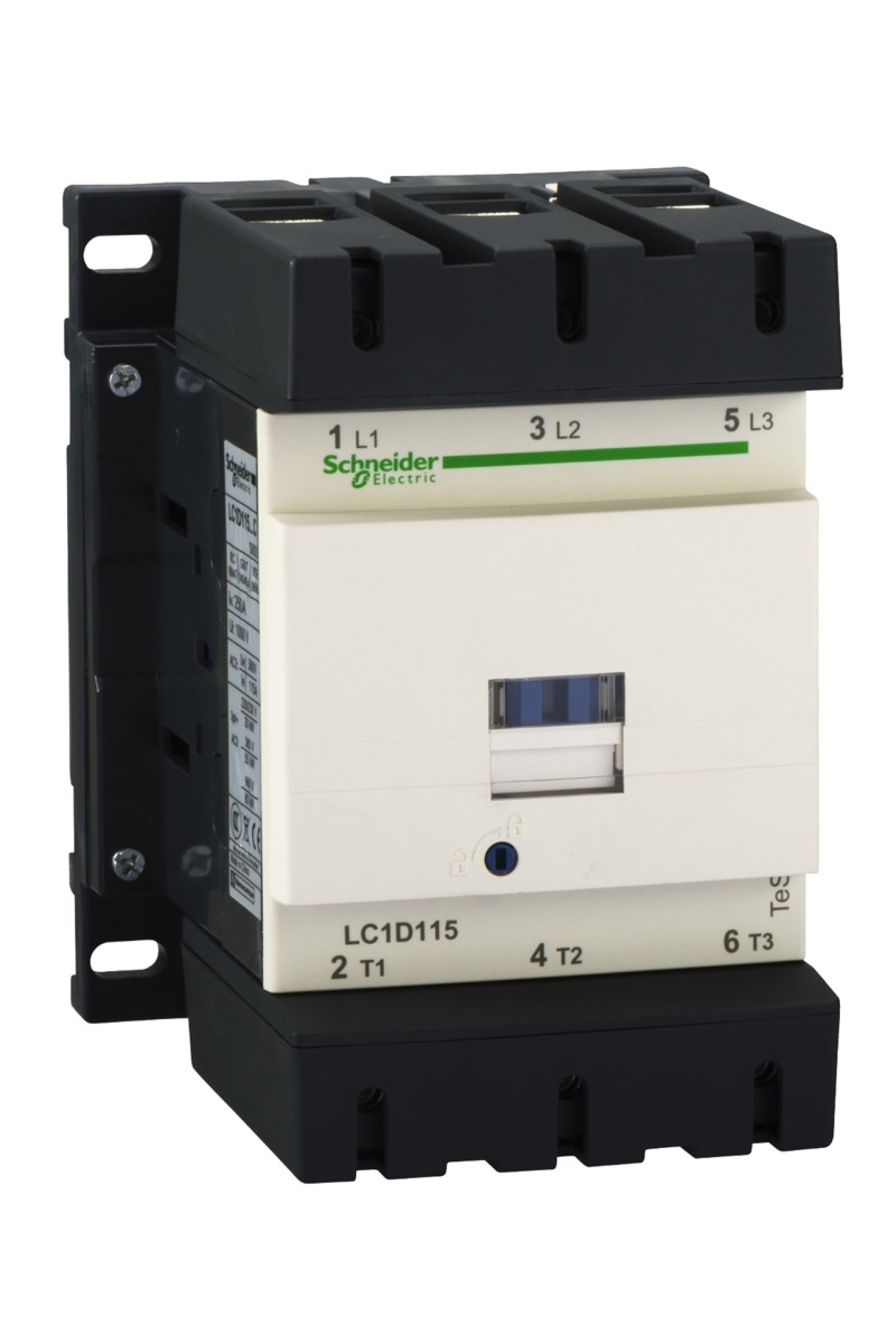

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Motor kontrol Kullanım kategorisi : AC-1 AC-4 AC-3 Kutup tanımı : 3P Power pole contact composition : 3 NA [Ue] nominal çalışma voltajı : Güç devresi: <= 1000 V AC 25...400 Hz Güç devresi: <= 300 V DC [Ie] nominal çalışma akımı : 200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 115 A 60 °C) -de <= 440 V AC AC-3 için güç devresi Motor gücü kW : 30 kW -de 220...230 V AC 50/60 Hz (AC-3) 55 kW -de 380...400 V AC 50/60 Hz (AC-3) 59 kW -de 415...440 V AC 50/60 Hz (AC-3) 75 kW -de 500 V AC 50/60 Hz (AC-3) 80 kW -de 660...690 V AC 50/60 Hz (AC-3) 65 kW -de 1000 V AC 50/60 Hz (AC-3) 18,5 kW -de 400 V AC 50/60 Hz (AC-4) Motor power HP (UL / CSA) : 30 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 40 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 75 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 100 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 24 V AC 50/60 Hz Yardımcı kontak düzenleme : 1 NA + 1 NK [Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygunIEC 60947 Aşırı gerilim kategorisi : III [Ith] klasik açık hava termik akımı : 200 A -de <60 °C için güç devresi Irms nominal kapama kapasitesi : 1260 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 Nominal kesme kapasitesi : 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı : 250 A -de <40 °C - 10 min için güç devresi 550 A -de <40 °C - 1 min için güç devresi 950 A -de <40 °C - 10 s için güç devresi 1100 A -de <40 °C - 1 sn için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi Ilgili sigorta değeri : 250 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 200 A gG -de <= 690 V koordinasyon tip 2 için güç devresi 10 A gG için sinyalleme devresi Ortalama empedans : 0,6 mOhm - Ith 200 A 50 Hz için güç devresi [Ui] nominal yalıtım voltajı : Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Elektrik dayanıklılığı : 0,8 Mcycles 200 A AC-1 Ue'de <= 440 V 0,95 Mcycles 115 A AC-3 Ue'de <= 440 V Kutup başına güç dağılımı : 24 W AC-1 7,9 W AC-3 Front cover : Ile Montaj desteği : Ray Plaka Standartlar : CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 Ürün sertifikaları : DNV GOST UL CSA CCC LROS (Lloyds register of shipping) RINA GL BV UKCA Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²katı kablo uçsuz Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek kablo uçsuz Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek kablo uçsuz Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek ile Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek ile Güç devresi: konnektör 1 kablo(lar) 10…120 mm²katı kablo uçsuz Güç devresi: konnektör 2 kablo(lar) 10…50 mm²katı kablo uçsuz Sıkma torku : Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Çalışma süresi : 6...20 msn açma 20...50 msn kapama Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Mekanik dayanıklılık : 8 Mcycles Maximum operating rate : 2400 cyc/h -de <60 °C Tamamlayıcı Özellikler Bobin teknolojisi : Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör Kontrol devresi gerilim limitleri : 0,3...0,5 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,15 Uc -40…55 °C çalışma AC 50/60 Hz 1...1.15 Uc 55…70 °C çalışma AC 50/60 Hz VA cinsinden kalkış gücü : 280…350 VA 60 Hz 0,8 20 °C) 280…350 VA 50 Hz 0,8 20 °C) VA cinsinden tutma güç tüketimi : 2…18 VA 60 Hz 0,3 20 °C) 2…18 VA 50 Hz 0,3 20 °C) Isı dağılımı : 3…8 W -de 50/60 Hz Yardımcı kontak tipi : Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 Sinyalleme devre frekansı : 25...400 Hz Minimum anahtarlama akımı : 5 mA için sinyalleme devresi Minimum anahtarlama gerilimi : 17 V için sinyalleme devresi Çakışmama süresi : 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında Yalıtım direnci : > 10 MOhm için sinyalleme devresi Ortam Koşulları IP koruma derecesi : IP20 ön yüz 'e uygunIEC 60529 Koruyucu bakım : TH 'e uygunIEC 60068-2-30 Kirletme derecesi : 3 Çalışma için ortam hava sıcaklığı : -40…60 °C 60…70 °C değer kaybı ile Depolama ortam koşulları : -60…80 °C Çalışma yüksekliği : 0...3000 m Yangına dayanıklılık : 850 °C 'e uygunIEC 60695-2-1 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör kapalı: 11 msn için 15 Gn Şoklar kontaktör açık: 11 msn için 6 Gn Yükseklik : 158 mm Genişlik : 120 mm Derinlik : 136 mm Ürün ağırlığı : 2,5 kg
