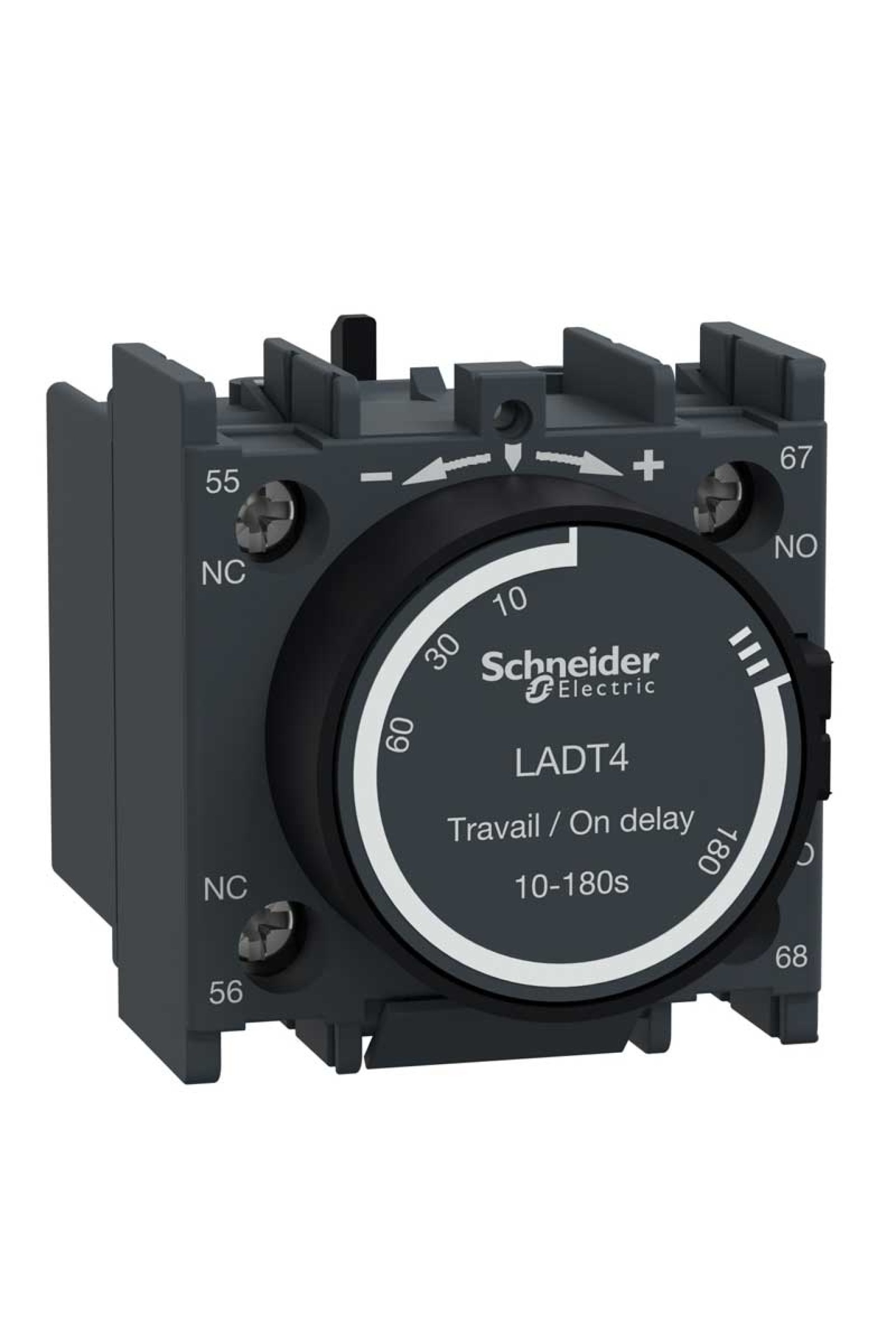

Schneider Zaman Rölesi Ürün Özellikleri Seri : TeSys Ürün adı : TeSys D TeSys Deca Ürün ya da bileşen tipi : Zaman gecikme yardımcı kontak bloğu Seri uyumluluğu : TeSys D CAD TeSys D LC1D TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D Montaj konumu : Ön Kutup kontak düzenleme : 1 NA + 1 NK Kişiler İşlemi : Zaman gecikmesi Zamanlayıcı tipi : Açma gecikmesi Zaman gecikme aralığı : 10...180 s [Ue] nominal çalışma voltajı : 690 V AC 25...400 Hz [Ie] nominal çalışma akımı : 6 A -de 120 V AC-15 1,04 A -de 690 V AC-15 0,55 A -de 125 V DC-13 0,1 A -de 600 V DC-13 [Ui] nominal yalıtım voltajı : 690 V 'e uygun IEC 60947-5-1 600 V 'e uygun UL 60947-5-1 600 V 'e uygun CSA C22.2 No 60947-5-1 [Ith] klasik açık hava termik akımı : 10 A -de <60 °C Standartlar : EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 Ürün sertifikaları : IECEE CB Scheme UL CSA CCC EAC UKCA Tamamlayıcı Özellikler IRMS Nominal Kapama Kapasitesi : 140 A -de <= 690 V AC 'e uygun IEC 60947-5-1 250 A -de <= 690 V DC 'e uygun IEC 60947-5-1 İzin verilebilir kısa süreli akım : 100 A -de <60 °C 1 sn 120 A -de <60 °C 500 ms 140 A -de <60 °C 100 ms Koruma tipi : GG sigorta 10 A Mekanik dayanıklılık : 5 Milyon Döngü Minimum anahtarlama akımı : 5 mA Minimum Anahtarlam gerilimi : 17 V Çakışmama süresi : 1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması Yalıtım direnci : > 10 MOhm Bağlantılar - terminaller : Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²sert Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²sert Vida kelepçesi terminalleri Sıkma torku : 1,7 N.m - tornavidayla düz Ø 6 mm 1,7 N.m - tornavidayla Philips No 2 1,7 N.m - tornavidayla pozidriv No 2 Yükseklik : 48 mm Genişlik : 44 mm Derinlik : 61 mm Renk : Koyu gri Ortam Koşulları Çevresel özellik : Normal ortam IP koruma derecesi : IP20 'e uygun IEC 60529 Koruyucu bakım : TH 'e uygun IEC 60068 Depolama ortam koşulları : -60…80 °C Nominal çalışma ortam sıcaklığı : -40…70 °C Çalışma yüksekliği : 3000 m
