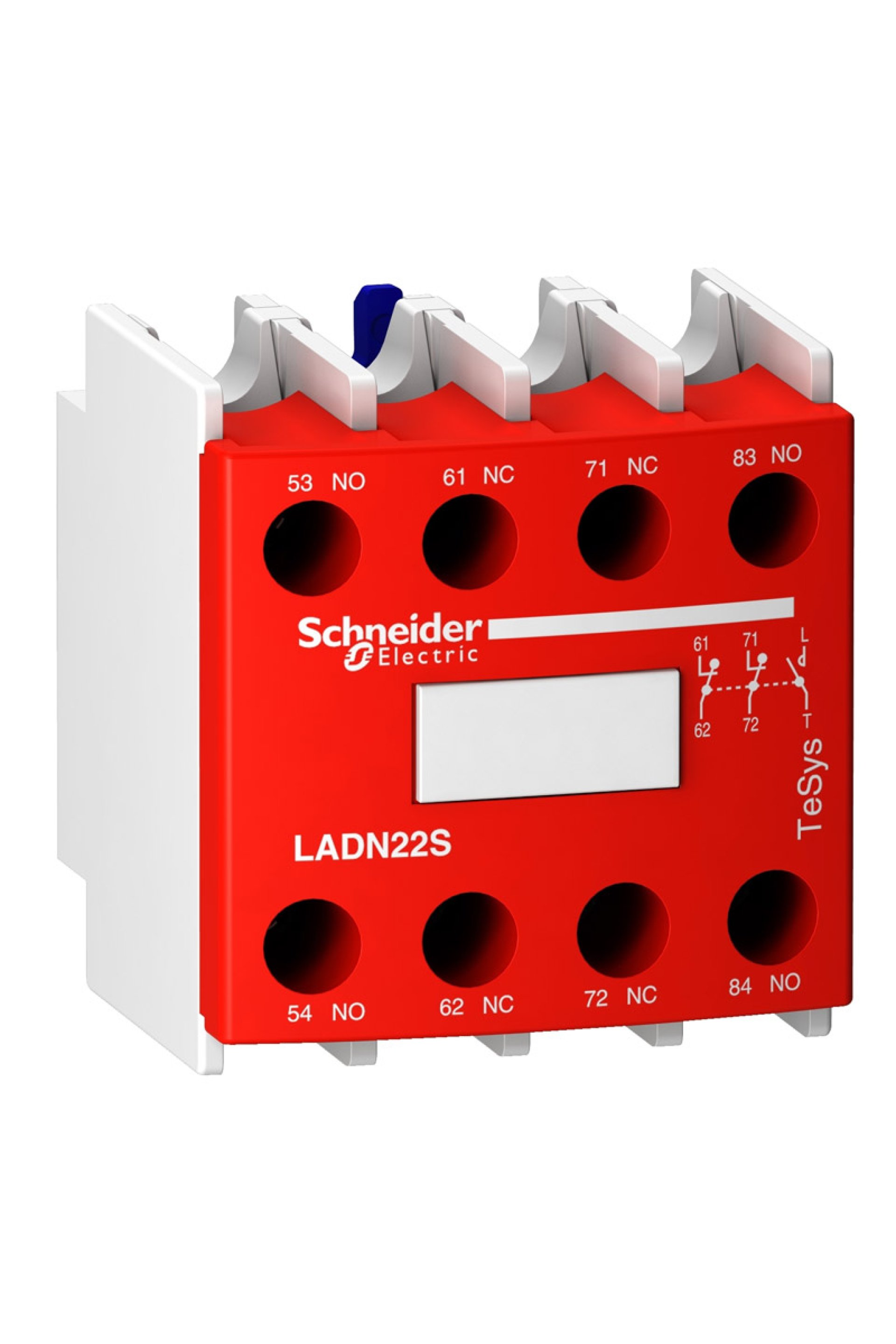

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys D Ürün ya da bileşen tipi : Yardımcı kontak bloğu Ürün grubu : LADN Seri uyumluluğu : TeSys D CAD Montaj konumu : Ön Kutup kontak düzenleme : 2 NA + 2 NK Kişiler İşlemi : Anlık [Ue] nominal çalışma voltajı : 690 V AC 25...400 Hz [Ie] nominal çalışma akımı : -de 120 V AC-15 [Ui] nominal yalıtım voltajı : 690 V 'e uygun IEC 60947-5-1 600 V 'e uygun UL 600 V 'e uygun CSA [Ith] klasik açık hava termik akımı : 10 A -de <60 °C Standartlar : UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 EN 50012 EN/IEC 60947-5-1 Ürün sertifikaları : CB UL CSA CCC EAC UKCA Tamamlayıcı Özellikler IRMS Nominal Kapama Kapasitesi : 140 A AC 'e uygun IEC 60947-5-1 250 A DC 'e uygun IEC 60947-5-1 İzin verilebilir kısa süreli akım : 100 A -de <60 °C 1 sn 120 A -de <60 °C 500 ms 140 A -de <60 °C 100 ms Koruma tipi : GG sigorta 10 A Mekanik dayanıklılık : 30 Milyon Döngü Minimum anahtarlama akımı : 5 mA Minimum Anahtarlam gerilimi : 17 V Çakışmama süresi : 1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması Yalıtım direnci : > 10 MOhm Bağlantılar - terminaller : Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²sert kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²sert kablo uçsuz Sıkma torku : 1,7 N.m - tornavidayla düz Ø 6 mm 1,7 N.m - tornavidayla Philips No 2 1,7 N.m - tornavidayla pozidriv No 2 Yükseklik : 48 mm Genişlik : 44 mm Derinlik : 42 mm Ürün ağırlığı : 0,05 kg Renk : Kırmızı (RAL 3000) Ortam Koşulları Çevresel özellik : Normal ortam IP koruma derecesi : IP20 'e uygun IEC 60529 Koruyucu bakım : TH 'e uygun IEC 60068 Depolama ortam koşulları : -60…80 °C Nominal çalışma ortam sıcaklığı : -5…60 °C Çalışma yüksekliği : 3000 m
