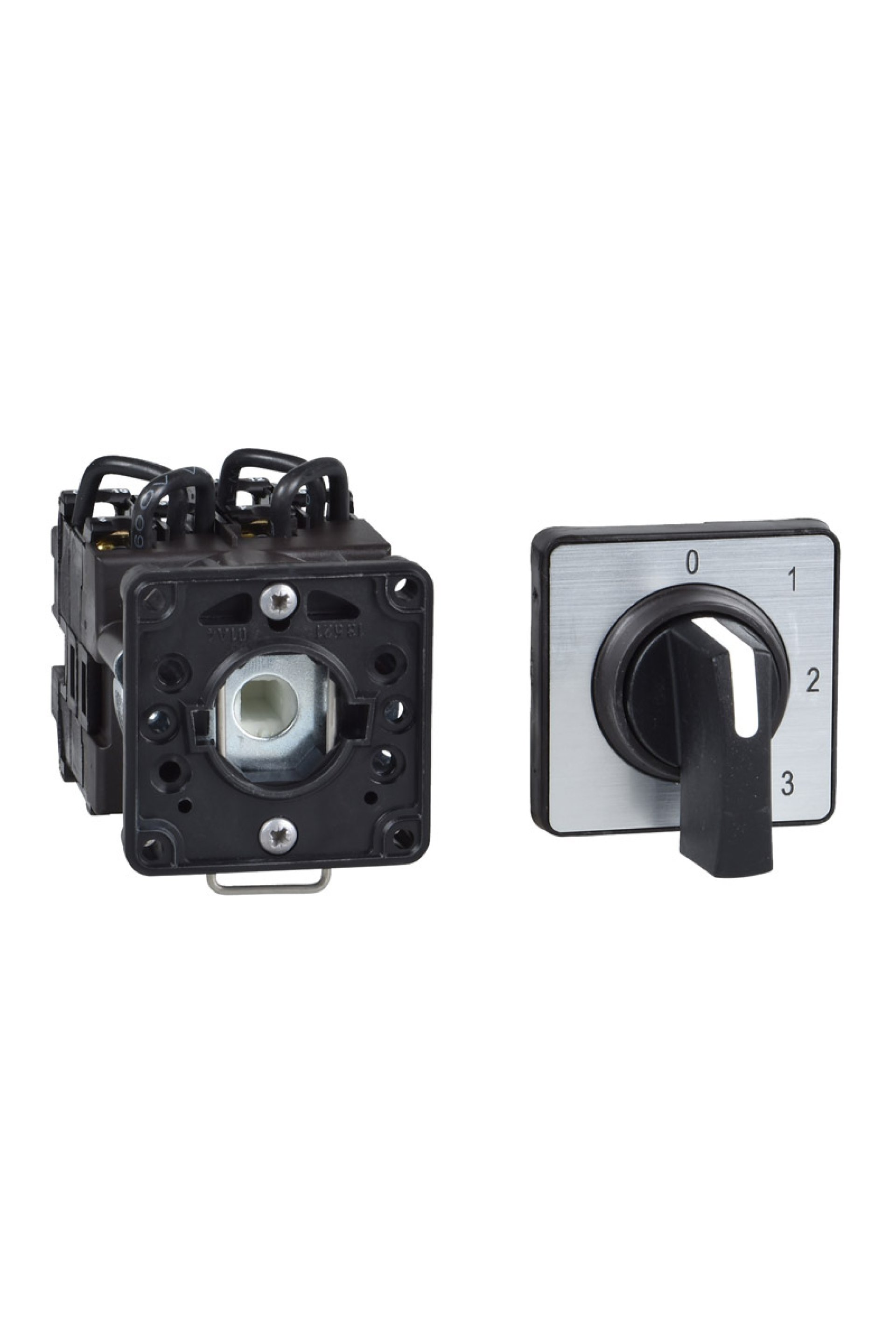

Schneider K2H004UCH 4P Pako Şalter

Schneider Pako Şalter Ürün Özellikleri Ürün serisi : Harmony K Ürün ya da bileşen tipi : Eksiksiz kam anahtarı Bileşen adı : K2 [Ith] klasik açık hava termik akımı : 20 A Ürün montajı : Ön montaj Sabitleme Modu : Ø 22 mm delik Kam anahtarı başlık tipi : Ön plakalı 45 x 45 mm Operatörün tipi : Siyah kol, uzunluk = 35 mm Döner kol kilitleme : Olmadan Açıklama sunumu : Ile metalik yazi, 2 - 0 - 1 siyah isaret Kam anahtarı fonksiyonu : Enversör anahtarı Geri dönüş : Olmadan Kapalı konum : Kapalı konumu ile Kutup tanımı : 4P Anahtarlama konumları : Sağ: 0° - 45° IP koruma derecesi : IP65 'e uygun IEC 529 Tamamlayıcı Özellikler Anahtarlama açısı : 45 ° [Ui] nominal yalıtım voltajı : 690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 [Ithe] klasik muhafazalı termik akım : 16 A Elektrik dayanıklılığı : 200000 döngü AC-23 Maksimum işletim oranı : 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 8,333 cyc/mn AC-15 Nominal kısa devre kesme akımı (Isc) : 10000 A Kisa devre korumasi : 20 A kartuş sigorta, tip gG [Uimp] nominal darbe dayanım voltajı : 4 kV yalıtım fonksiyonunda 6 kV 'e uygunIEC 947-1 Kontak işlemi : Yavaş kesen Elektrikli bağlantı : Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 1 x 2,5 mm² Mekanik dayanıklılık : 1000000 döngü CAD genel genişliği : 45 mm CAD genel yüksekliği : 50 mm CAD genel derinliği : 79 mm Ürün ağırlığı : 0,215 kg Ortam Koşulları Standartlar : EN 60947-3 için güç devresi EN 60947-5-1 için kontrol devresi IEC 60947-3 için güç devresi IEC 60947-5-1 için kontrol devresi CENELEC EN 50013 Ürün sertifikaları : CSA 240 V 3 hp 3 faz 2 kutup(lar) UL 240 V 0,33 hp 1 faz 2 kutup(lar) CSA 240 V 1 hp 1 faz UL 240 V 1 hp 3 faz Koruyucu bakım : TC Nominal çalışma ortam sıcaklığı : -25…55 °C Depolama ortam koşulları : -40…70 °C Darbe dayanımı : 30 gn 'e uygun IEC 68-2-27 Titreşim direnci : 5 gn[Alan](f =[Alan]10…150 Hz) 'e uygunIEC 68-2-6 Elektrik çarpmasına karşı koruma sınıfı : Sınıf II 'e uygunIEC 536 Sınıf II 'e uygunNF C 20-030
