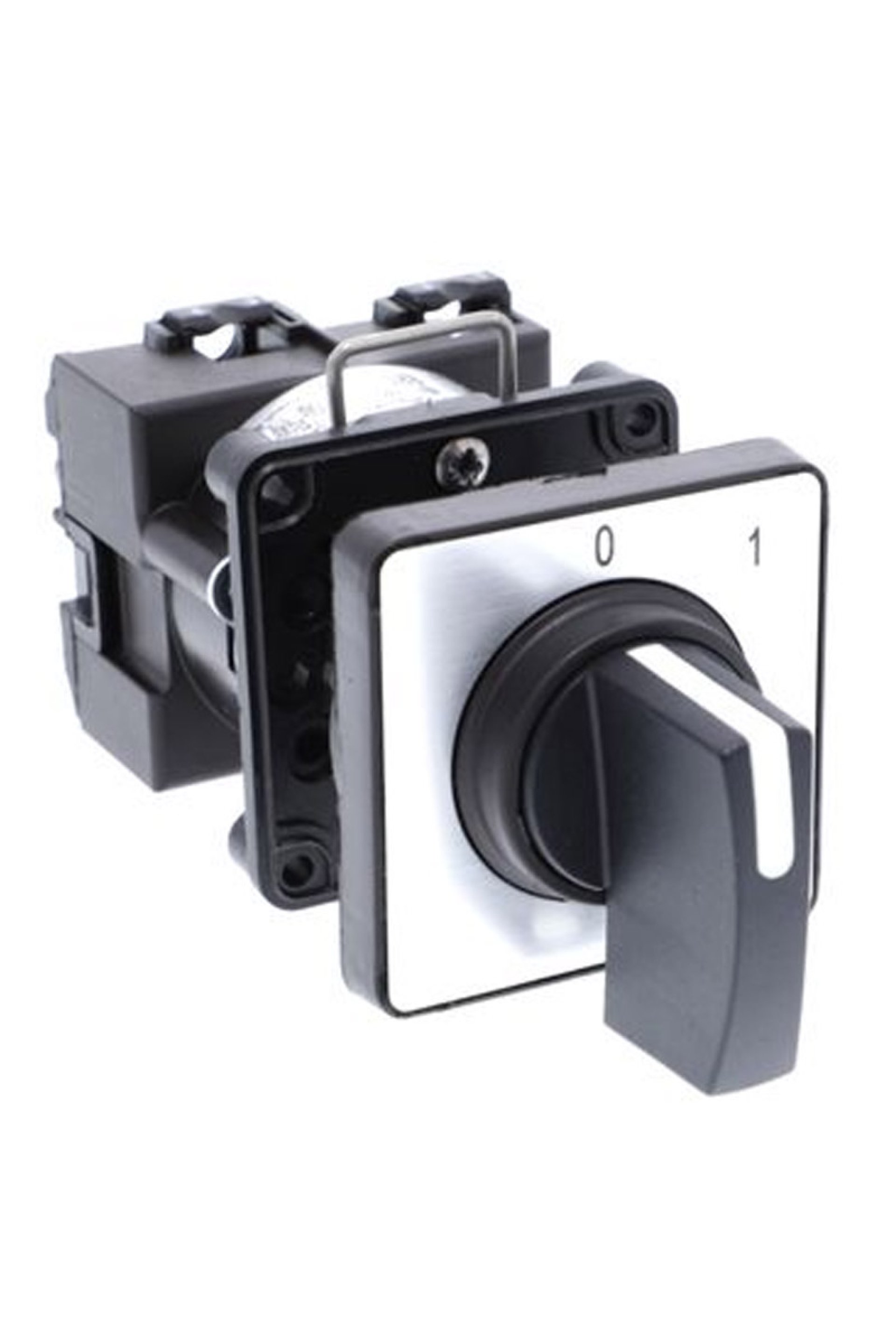

Schneider K1A001ACH 22mm 1P 45 Derece 12A Kam Anahtarı

Schneider Kam Anahtarı Ürün Özellikleri Ürün serisi : Harmony K Ürün ya da bileşen tipi : Eksiksiz kam anahtarı Bileşen adı : K1 [Ith] klasik açık hava termik akımı : 12 A Montaj konumu : Ön Sabitleme Modu : Ø 22 mm delik Kam anahtarı başlık tipi : Ön plakalı 45 x 45 mm Operatörün tipi : Siyah kol, uzunluk = 35 mm Döner kol kilitleme : Olmadan Açıklama sunumu : Ile metalik yazi, 0 - 1 siyah isaret Kam anahtarı fonksiyonu : Anahtar Geri dönüş : Olmadan Kapalı konum : Kapalı konumu ile Kutup tanımı : 1P Anahtarlama konumları : Sağ: 0° - 45° IP koruma derecesi : IP65 'e uygun IEC 529 Tamamlayıcı Özellikler Anahtarlama açısı : 45 ° [Ui] nominal yalıtım voltajı : 690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 [Ithe] klasik muhafazalı termik akım : 10 A Elektrik dayanıklılığı : 1000000 Döngü AC-15 Maksimum işletim oranı : 8333 cyc/mn AC-15 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 Nominal kısa devre kesme akımı (Isc) : 10000 A Kisa devre korumasi : 16 A kartuş sigorta, tip gG [Uimp] nominal darbe dayanım voltajı : 4 kV yalıtım fonksiyonunda 6 kV 'e uygunIEC 947-1 Kontak işlemi : Yavaş kesen Elektrikli bağlantı : Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 1 x 2,5 mm² Mekanik dayanıklılık : 1000000 döngü CAD genel genişliği : 45 mm CAD genel yüksekliği : 50 mm CAD genel derinliği : 49 mm Ürün ağırlığı : 0,123 kg Ortam Koşulları Standartlar : EN/IEC 60947-3 için güç devresi EN/IEC 60947-5-1 için kontrol devresi CENELEC EN 50013 GB/T 14048.5 için kontrol devresi GB/T 14048.3 için güç devresi Ürün sertifikaları : CSA 240 V 3 hp 3 faz 2 -kutup(lar) UL 240 V 0,33 hp 1 faz 2 -kutup(lar) CSA 240 V 1 hp 1 faz UL 240 V 1 hp 3 faz CCC Koruyucu bakım : TC Nominal çalışma ortam sıcaklığı : -25…55 °C Depolama ortam koşulları : -40…70 °C Darbe dayanımı : 30 gn 'e uygun IEC 68-2-27 Titreşim direnci : 5 gn[Alan](f =[Alan]10…150 Hz) 'e uygunIEC 68-2-6 Aşırı gerilim kategorisi : Class II 'e uygun IEC 536 Class II 'e uygun NF C 20-030
