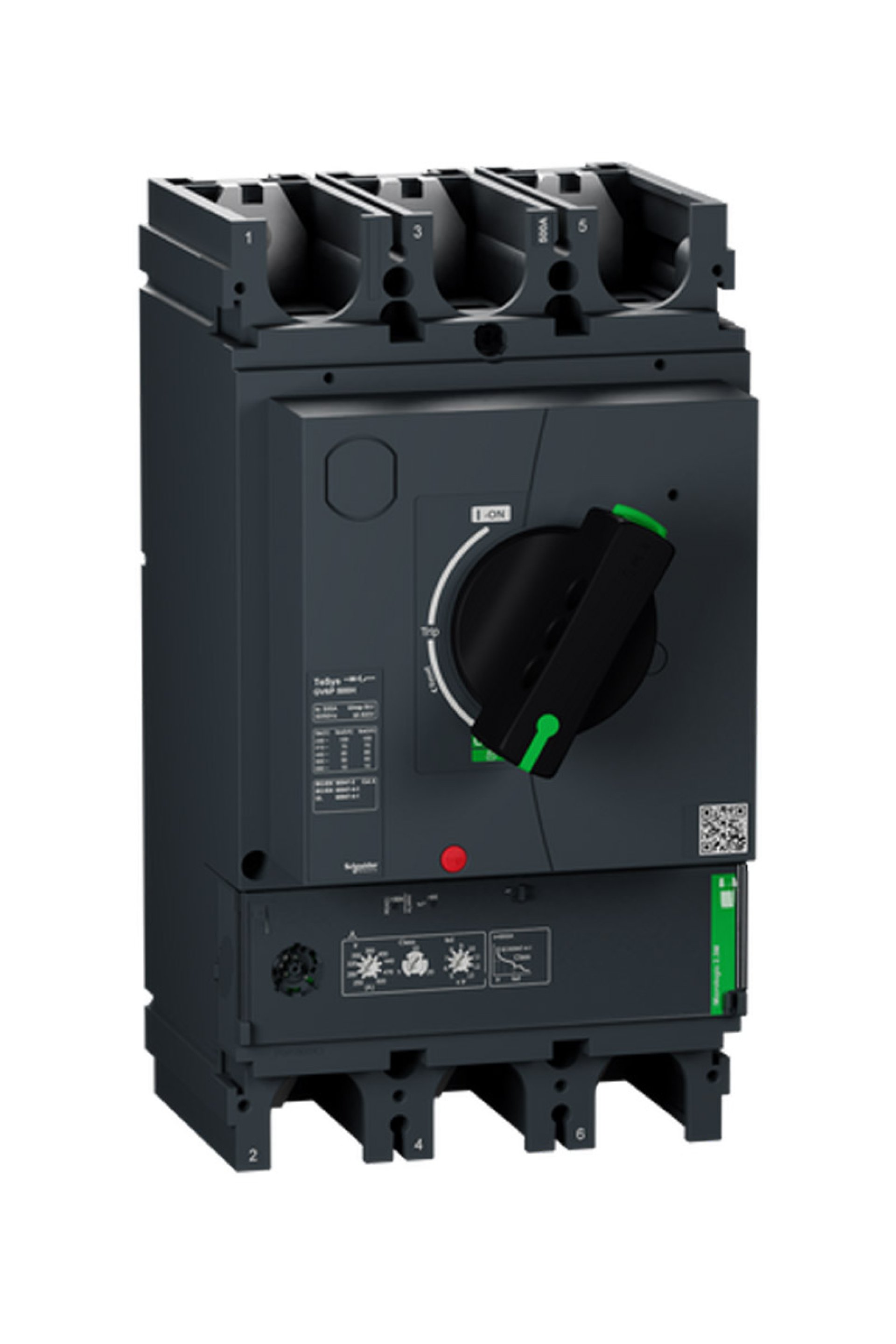

Schneider GV6P500H Tesys 3P 500A 70Ka Motor Devre Kesici

Schneider Manyetik Motor Devre Kesici Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys GV6 Ürün grubu : GV6P Ürün adı : TeSys GV6 Açma birimi teknolojisi : Elektronik Tamamlayıcı Özellikler Kutup tanımı : 3P Kullanım kategorisi : Kategori A 'e uygun IEC 60947-2 Motor gücü kW : 200…250 kW -de 400/415 V AC 50/60 Hz Kesme kapasitesi : 70 kA Icu -de 400/415 V AC 50/60 Hz 'e uygun IEC 60947-2 50 kA Icu -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2 10 kA Icu -de 660/690 V AC 50/60 Hz 'e uygun IEC 60947-2 [Ics] nominal hizmet kısa devre kesme kapasitesi : 100 % -de 400/415 V AC 50/60 Hz 'e uygun IEC 60947-2 100 % -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2 100 % -de 660/690 V AC 50/60 Hz 'e uygun IEC 60947-2 [In] nominal akım : 500 A -de 65 °C Manyetik açma akımı : 6500 A [Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz [Ui] nominal yalıtım voltajı : 800 V AC 50/60 Hz 'e uygunIEC 60947-2 [Ith] klasik açık hava termik akımı : 500 A 'e uygun IEC 60947-4-1 [Uimp] nominal darbe dayanım voltajı : 8 kV Kutup başına güç dağılımı : 39,7 W Mekanik dayanıklılık : 15000 Döngü Elektrik dayanıklılığı : 4000 Döngü için AC-3 -de 400/415 V In Maksimum çalışma oranı : 25 cyc/h Nominal görev : Sürekli Bağlantı aralığı : 45 mm ayırıcılar olmadan Bağlantılar - terminaller : Çubuklar Pabuçlar Sıkma torku : 50 N.m M10 Mekanik dayanıklılık : Titreşimler: +/- 1 mm 2...13,2 Hz 'e uygunIEC 60068-2-6 Titreşimler: 0.7 gn 13,2...100 Hz 'e uygunIEC 60068-2-6 Faz arızası hassasiyeti : Evet 'e uygun IEC 60947-4-1 Yükseklik : 255 mm Genişlik : 140 mm Derinlik : 179 mm Ürün ağırlığı : 6,7 kg Renk : Antrasit (RAL 7016) Ortam Koşulları Standartlar : EN/IEC 60947-1 EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 Ürün sertifikaları : IECEE CB şeması EAC (beklemede) İklimsel dayanım : e uygun IACS E10 IK koruma derecesi : IK07 'e uygun IEC 62262 IP koruma derecesi : IP40 'e uygun IEC 60529 Depolama ortam koşulları : -50…85 °C Yangına dayanıklılık : 960 °C 'e uygun IEC 60695-2-11 Çalışma yüksekliği : 5000 m Çalışma için ortam hava sıcaklığı : -25…70 °C
