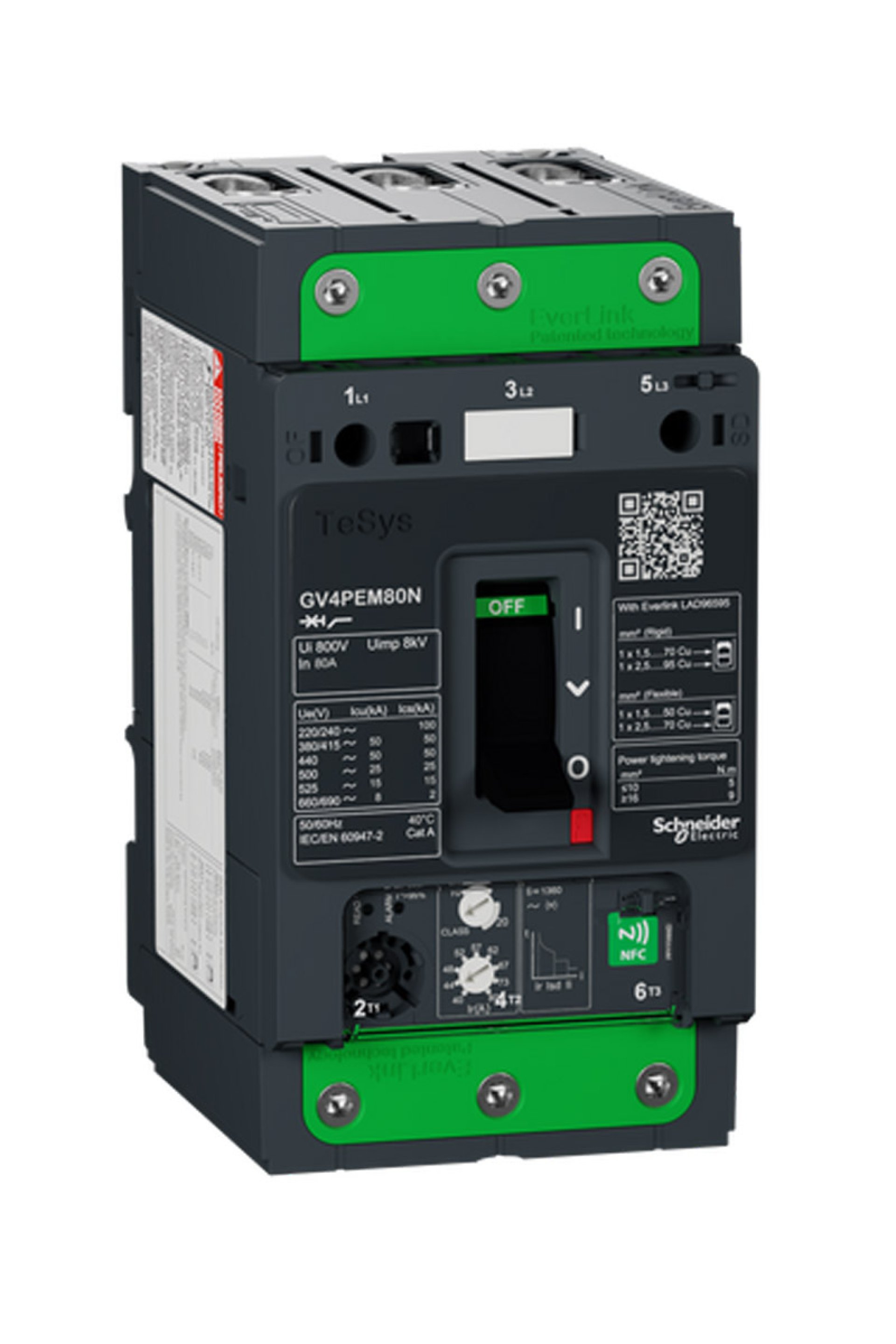

Schneider Çok Fonksiyonlu Devre Kesici Ürün Özellikleri Ürün serisi : TeSys GV4 Seri : TeSys Deca Ürün grubu : GV4PEM Ürün adı : TeSys GV4 Açma birimi teknolojisi : Termik Manyetik Tamamlayıcı Özellikler Kutup tanımı : 3P Kullanım kategorisi : Kategori A 'e uygun IEC 60947-2 Çalışma konumu : Herhangi bir konum Motor gücü kW : 37 kW -de 400...415 V AC 50/60 Hz 45 kW -de 500 V AC 50/60 Hz 22 kW -de 400...415 V AC 50/60 Hz 30 kW -de 500 V AC 50/60 Hz 37 kW -de 660...690 V AC 50/60 Hz 45 kW -de 660...690 V AC 50/60 Hz 55 kW -de 660...690 V AC 50/60 Hz 30 kW -de 400...415 V AC 50/60 Hz 37 kW -de 500 V AC 50/60 Hz Kontrol tipi : Geçiş [In] nominal akım : 80 A Manyetik açma akımı : 1360 A [Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz 'e uygun IEC 60947-2 [Ui] nominal yalıtım voltajı : 800 V AC 50/60 Hz 'e uygunIEC 60947-2 [Ith] klasik açık hava termik akımı : 115 A 'e uygun IEC 60947-4-1 [Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygun IEC 60947-2 Kutup başına güç dağılımı : 4,6 W Mekanik dayanıklılık : 40000 Döngü Elektrik dayanıklılığı : 14000 döngü için AC-3 -de 440 V In/2 7000 döngü için AC-3 -de 440 V In Maksimum çalışma oranı : 25 cyc/h Nominal görev : Sürekli 'e uygunIEC 60947-4-1 Bağlantılar - terminaller : EverLink BTR vidalı konnektörler (üst) 1 kablo(lar) 1,5…70 mm² - katı EverLink BTR vidalı konnektörler (üst) 1 kablo(lar) 1,5…50 mm² - esnek EverLink BTR vidalı konnektörler (alt) 1 kablo(lar) 2,5…95 mm² - katı EverLink BTR vidalı konnektörler (alt) 1 kablo(lar) 2,5…70 mm² - esnek Sıkma torku : 9 N.m 16…95 mm² 5 N.m 1,5…10 mm² Mekanik dayanıklılık : Titreşimler: +/- 1 mm 2...13,2 Hz 'e uygunIEC 60068-2-6 Titreşimler: 0.7 gn 13,2...100 Hz 'e uygunIEC 60068-2-6 Şoklar: 15 gn 11 ms 'e uygunIEC 60068-2-27 Faz arızası hassasiyeti : Evet 'e uygun IEC 60947-4-1 Yükseklik : 155 mm Genişlik : 81 mm Derinlik : 116 mm Ürün ağırlığı : 1,45 kg Renk : Gri (RAL 7016) Ortam Koşulları Standartlar : CSA C22.2 No 60947-4-1 UL 60947-4-1 EN/IEC 60947-4-1 EN/IEC 60947-2 Ürün sertifikaları : IEC UL CSA CCC EAC ATEX EU-RO MR İklimsel dayanım : e uygun IACS E10 IK koruma derecesi : IK07 'e uygun IEC 62262 Kirletme derecesi : 3 IP koruma derecesi : IP40 'e uygun IEC 60529 Depolama ortam koşulları : -50…85 °C Yangına dayanıklılık : 960 °C 'e uygun IEC 60695-2-11 Çalışma yüksekliği : 5000 m Çalışma için ortam hava sıcaklığı : -25…70 °C
