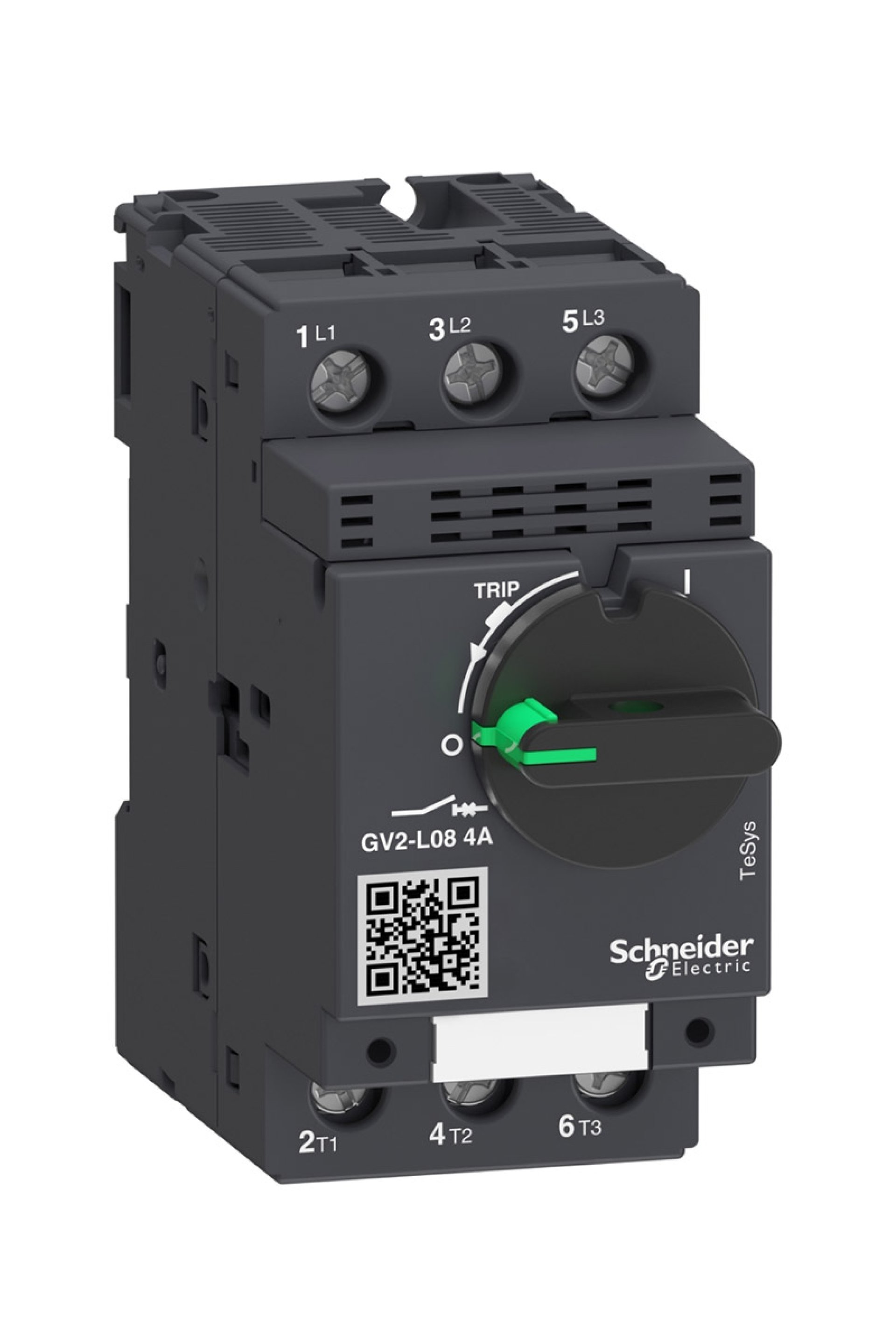

Schneider GV2-L08 Motor Koruma Şalteri

Schneider Motor Koruma Şalteri Ürün Özellikleri Ürün serisi : TeSys GV2 Seri : TeSys Ürün grubu : GV2L Ürün adı : TeSys GV2 Ürün ya da bileşen tipi : Devre kesici Cihaz uygulaması : Motor Açma birimi teknolojisi : Manyetik Tamamlayıcı Özellikler Kutup tanımı : 3P Şebeke tipi : AC Kullanım kategorisi : Kategori A 'e uygunIEC 60947-2 Ağ frekansı : 50/60 Hz 'e uygunIEC 60947-2 Sabitleme modu : 35 mm simetrik DIN rayı: klipsli Panel: vidalı (with 2 x M4 screws) Çalışma konumu : Herhangi bir konum Motor gücü kW : 1,1 kW -de 400/415 V AC 50/60 Hz 1,5 kW -de 400/415 V AC 50/60 Hz 1,5 kW -de 500 V AC 50/60 Hz 3 kW -de 690 V AC 50/60 Hz Kesme kapasitesi : 100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 4 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 [Ics] nominal hizmet kısa devre kesme kapasitesi : 100 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 Kontrol tipi : Döner düğme [In] nominal akım : 4 A Manyetik açma akımı : 51 A [Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz 'e uygunIEC 60947-2 [Ui] nominal yalıtım voltajı : 690 V AC 50/60 Hz 'e uygunIEC 60947-2 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947-2 Kutup başına güç dağılımı : 1,8 W Mekanik dayanıklılık : 100000 cycles Elektrik dayanıklılığı : 100000 cycles için AC-3 -de 415 V Maksimum çalışma oranı : 40 cyc/h Nominal görev : Sürekli 'e uygunIEC 60947-4-1 Sıkma torku : 1,7 N.m üzerinde vida kelepçesi terminalleri Mekanik dayanıklılık : Şoklar: 30 Gn 'e uygunIEC 60068-2-27 Titreşimler: 5 Gn, 5...150 Hz 'e uygunIEC 60068-2-6 Yalıtıma uygunluk : Evet 'e uygunIEC 60947-1 Yükseklik : 89 mm Genişlik : 45 mm Derinlik : 97 mm Ürün ağırlığı : 0,33 kg Ortam Koşulları Standartlar : EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1 Ürün sertifikaları : IECEE CB Scheme UL CSA CCC EAC RINA LROS (Lloyds register of shipping) DNV-GL BV UKCA Koruyucu bakım : TH IP koruma derecesi : IP20 'e uygunIEC 60529 IK koruma derecesi : IK04 Çalışma için ortam hava sıcaklığı : -20…60 °C Depolama ortam koşulları : -40…80 °C Yangına dayanıklılık : 960 °C 'e uygunIEC 60695-2-1 Çalışma yüksekliği : 0...2000 m
