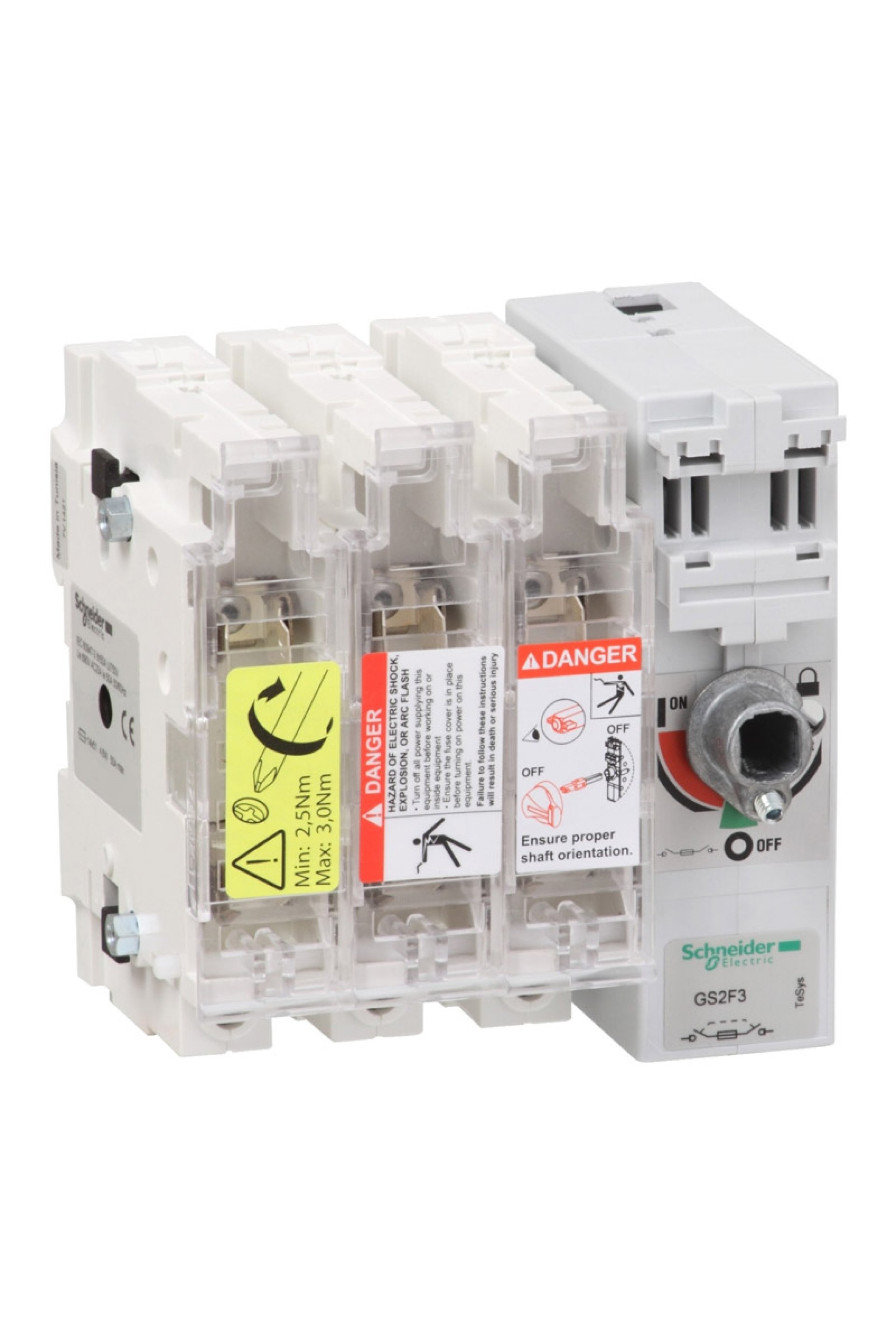

Schneider Yük Ayırıcı Ürün Özellikleri Seri : TeSys Ürün adı : TeSys GS Ürün grubu : GS2F Ürün ya da bileşen tipi : Yük ayırıcı sigortası Kutup tanımı : 3P Korumalı kutup açıklaması : 3t Kontak tipi ve düzenleme : 3 NA [Ith] klasik açık hava termik akımı : 50 A -de <40 °C [Ie] nominal çalışma akımı : 40 A -de 440 V faz başına seri olarak 2 kutup DC-23A Sigorta tipi : NFC Sigorta boyutu : 14 x 51 mm Şebeke tipi : AC DC Şebeke frekansı : 50/60 Hz Tamamlayıcı Özellikler Çalışma kolunun tipi : Harici ön cephe Harici sağ taraf Montaj desteği : Plaka [Ui] nominal yalıtım voltajı : 750 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı : 8 kV W cinsinden nominal çalışma gücü : 25 kW -de 400 V 45 kW -de 690 V 33 kW -de 500 V Kapama kapasitesi : 500 A -de 400 V AC-23B Kesme kapasitesi : 400 A -de 400 V (AC-23B) Kısa devre dayanımı : 10,6 kA Mekanik dayanıklılık : 10000 Döngü Elektrik dayanıklılığı : 1500 Döngü AC-23A 1500 Döngü DC-23A 300 Döngü AC-23B 300 Döngü DC-23B Bağlantılar - terminaller : Güç devresi: pabuç-halka terminalleri6…25 mm² [Icm] nominal kısa devre kapama kapasitesi : 100 kA -de 400 V gG sigortaları ile koruma Sıkma torku : Güç devresi: 3,2 N.m Ortam Koşulları Standartlar : IEC 60947-3 Ürün sertifikaları : CE IP koruma derecesi : IP20 'e uygunIEC 60529 (terminal kapağı ile) Nominal çalışma ortam sıcaklığı : -20…70 °C Depolama ortam koşulları : -40…80 °C Yangına dayanıklılık : 850 °C sigorta kapağı 'e uygunIEC 60695-2-1 960 °C gövde 'e uygunIEC 60695-2-1 Yükseklik : 118 mm Genişlik : 121 mm Derinlik : 87 mm Ürün ağırlığı : 0,8 kg
