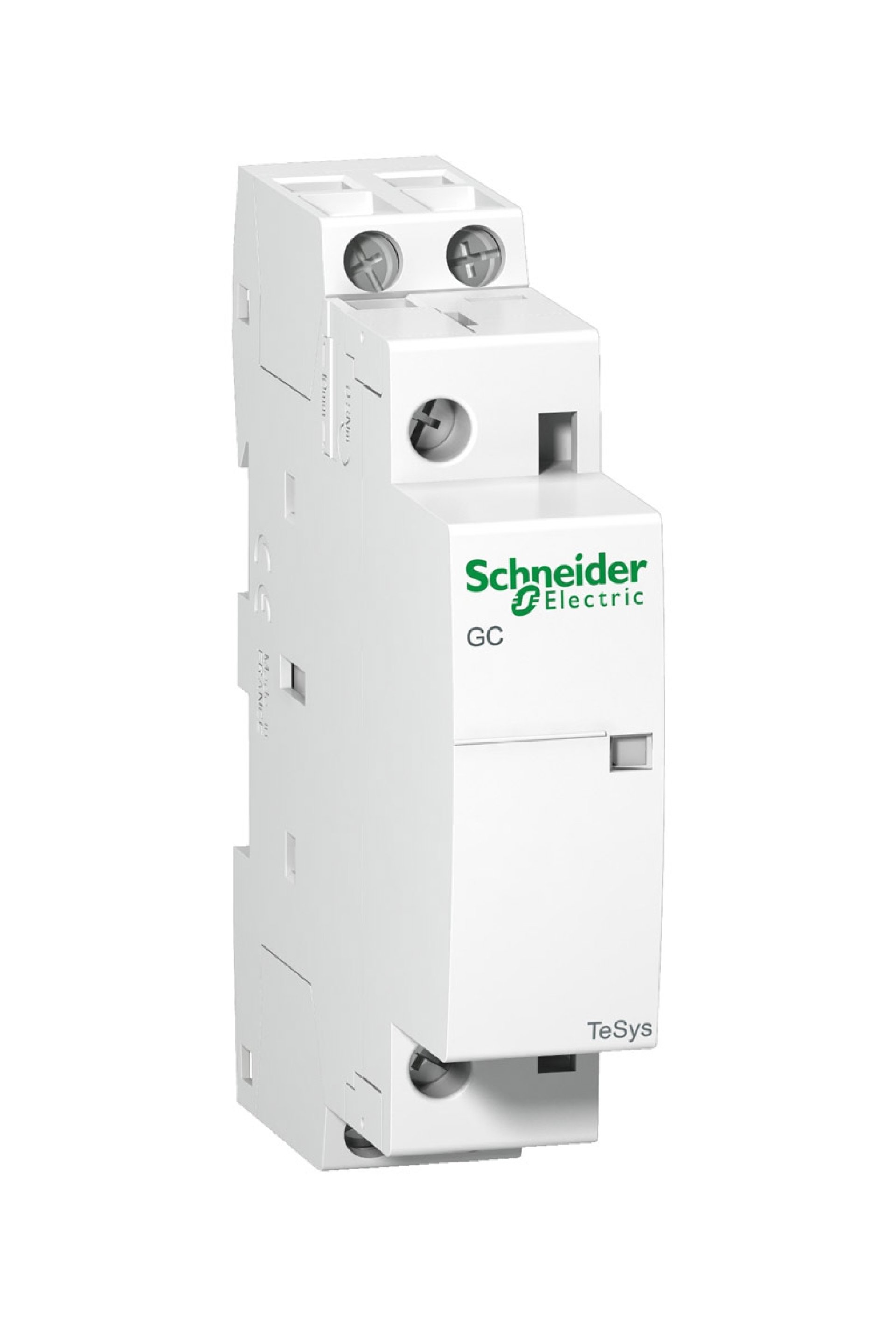

Schneider GC2520M5 Tesys GC 25A 2NA 220-240VAC Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys GC Ürün ya da bileşen tipi : Modüler kontaktör Ürün grubu : GC25 Kontaktör uygulaması : Motor kontrol Tamamlayıcı Özellikler Kullanım kategorisi : AC-7B Kutup tanımı : 2P Güç Kutbu Kontak Kompozisyonu : 2 NA [Ue] Nominal Çalışma Voltajı : <= 250 V AC [Ie] nominal çalışma akımı : 25 A AC-7A Çalışma konumu : 30°/dikey Kontrol devresi tipi : AC -de 50 Hz Kontrol devresi gerilimi : 220...240 V AC 50 Hz [Uimp] nominal darbe dayanım voltajı : 4 kV [Ith] klasik açık hava termik akımı : 25 A -de <50 °C için güç devresi IRMS Nominal Kapama Kapasitesi : 68 A -de 400 V AC için güç devresi 'e uygunIEC 61095 Nominal kesme kapasitesi : 68 A -de 400 V için güç devresi 'e uygunIEC 61095 [Icw] nominal kısa süreli dayanma akımı : 200 A -de <40 °C - 10 s için güç devresi 62 A -de <40 °C - 30 s için güç devresi Ilgili Sigorta Dezeri : 25 A gL -de <= 440 V için güç devresi Ortalama empedans : 2,5 mOhm - Ith 25 A 50 Hz için güç devresi [Ui] nominal yalıtım voltajı : 500 V 'e uygun IEC 61095 500 V 'e uygun VDE 0110 Elektrik dayanıklılığı : AC-7A: 100000 döngü AC-7B: 100000 döngü Kutup başına güç dağılımı : 1,6 W Kontrol tipi : Uzaktan kumanda Montaj Tipi : Takılabilir Montaj desteği : DIN rayı Standartlar : IEC 61095 IEC 60947-5 Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 6 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 6 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 6 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 4 mm²katı kablo uçsuz Sıkma torku : Kontrol devresi: 0,8 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 0,8 N.m - üzerinde vida kelepçesi terminalleri Çalışma süresi : 10...25 msn açma 10...30 msn kapama Mekanik dayanıklılık : 1000000 döngü Maksimum işletim oranı : 300 cyc/h -de <50 °C Kontrol devresi gerilim limitleri : Düşme: 0,2...0,75 Uc -de 50 Hz 50 °C) Çalışma: 0,85...1,1 Uc -de 50 Hz 50 °C) VA cinsinden kalkış gücü : 15 VA 50 Hz 20 °C) VA cinsinden tutma güç tüketimi : 3,8 VA 50 Hz 20 °C) Isı dağılımı : 1,3 W -de 50/60 Hz Ortam Koşulları IP koruma derecesi : IP40 'e uygun VDE 0106 (panoda) IP20 'e uygun VDE 0106 Koruyucu bakım : TC Nominal çalışma ortam sıcaklığı : -5…50 °C Depolama ortam koşulları : -40…70 °C Çalışma yüksekliği : <= 3000 m Mekanik dayanıklılık : Şoklar kontaktör açık: 11 msn için 10 Gn Şoklar kontaktör kapalı: 11 msn için 15 Gn Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz Toplam 18 mm'lik modül sayısı : 1 Yükseklik : 81 mm Genişlik : 17,5 mm Derinlik : 62,5 mm Ürün ağırlığı : 0,11 kg Set başına Miktar : 12'li set Renk : Beyaz
