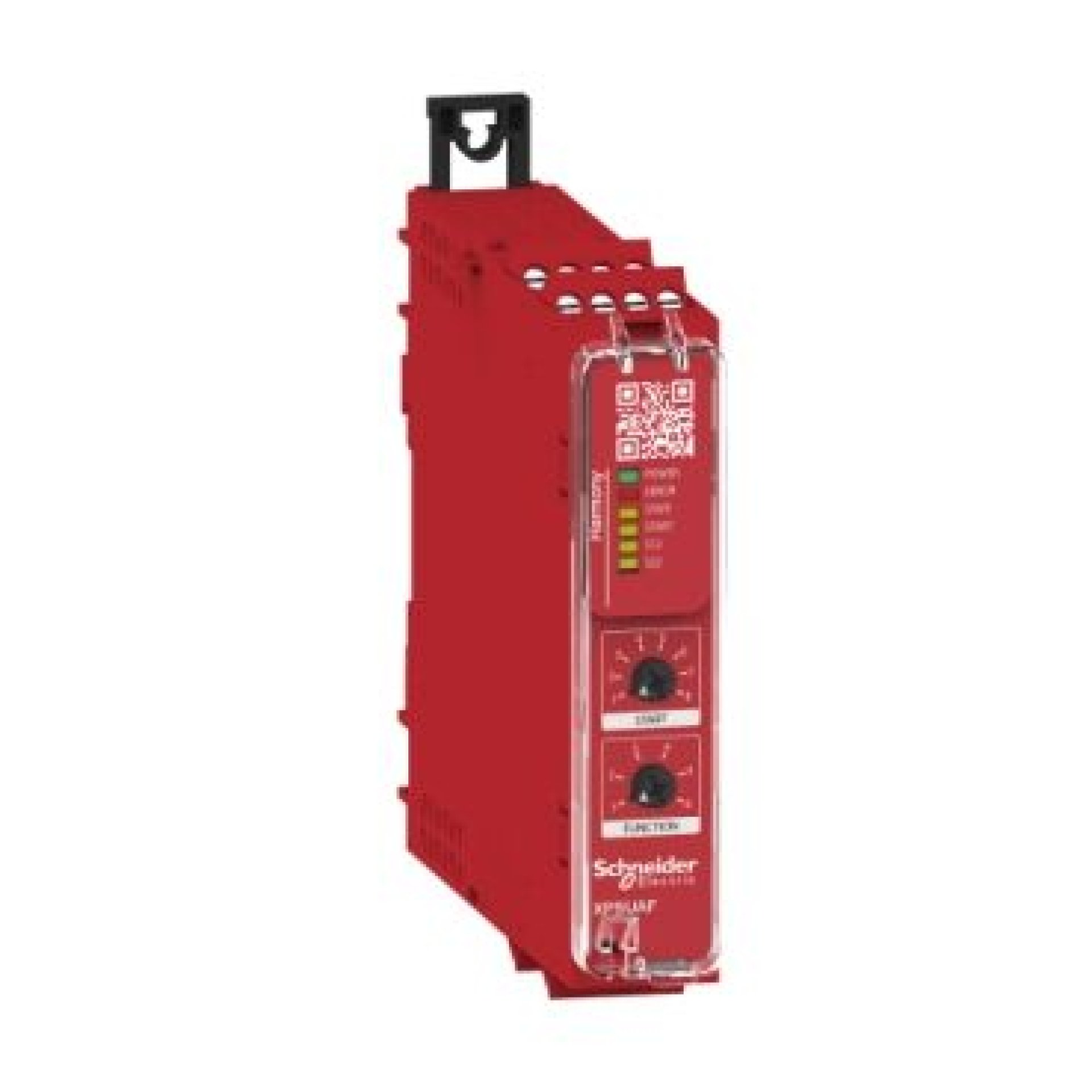

| Tam Ürün Kodu | XPSUAF13AP |
| Barkod | 3606489601614 |
| Marka | Schneider Electric |
| Ürün Aralığı | Harmony Güvenlik Otomasyonu |
| ürün veya bileşen türüi | Güvenlik modülü |
| güvenlik modülü adı | XPSUAF |
| güvenlik modülü uygulaması | Antivalent kontakları izleme Acil durdurma, koruma ve ışık perdesi izleme için |
| modülün işlevi | 2 NC kontaklı acil durdurma düğmesi 1 veya 2 limit anahtarlı koruma izleme 2 PNP sensörünü izleme Manyetik anahtar izleme Işık perdesi izleme RFID anahtarı Elektro-hassas koruma ekipmanının (ESPE) izlenmesi Yakınlık sensörü izleme |
| güvenlik seviyesi | ISO 13849-1'e uygun PL e/kategori 4'e ulaşabilir IEC 62061'e uygun SILCL 3'e ulaşabilir IEC 61508'e uygun SIL 3'e ulaşabilir |
| güvenlik güvenilirlik verileri | MTTFd > 30 yıl ISO 13849-1'e uygun Dcavg >= %99 ISO 13849-1'e uygun PFHd = 1.13E-09 ISO 13849-1'e uygun HFT = 1 IEC 62061'e uygun PFHd = 1.13E-09 IEC 62061'e uygun SFF > %99 IEC 62061'e uygun HFT = 1 IEC 61508-1'e uygun PFHd = 1.13E-09 IEC 61508-1'e uygun SFF > %99 IEC 61508-1'e uygun Tip = B IEC 61508-1'e uygun |
| elektrik devresi tipi | NC çifti PNP çifti Antivalent çifti OSSD çifti |
| bağlantılar - terminaller | Çıkarılabilir vidalı klemens, 0,2...2,5 mm² tek damarlı veya esnek Çıkarılabilir vidalı klemens, 0,25...2,5 mm² halkalı tek iletkenli esnek Çıkarılabilir vidalı klemens, 0,2...1,5 mm² tek damarlı veya esnek ikiz iletkenli Çıkarılabilir vidalı klemens , 2 x 0,25...1 mm² esnek halkalı kablo uçsuz, çerçeveli Çıkarılabilir vidalı terminal bloğu, 2 x 0,5...1,5 mm² esnek halkalı, kablo uçlu, çerçeveli |
| anma besleme gerilimi | 24 V AC - %15...10 24 V DC - %20...20 |
| girişler arasındaki senkronizasyon süresi | 0,5 sn 2 sn 4 sn |
| başlangıç türü | Otomatik/manuel/izlenir |
| W cinsinden güç tüketimi | 2,0 W 24 V DC |
| VA'da güç tüketimi | 5.0 VA 24 V AC 50/60 Hz |
| giriş koruma türü | Dahili, elektronik |
| güvenlik çıkışları | 3 HAYIR |
| güvenlik girişleri | 2 güvenlik girişi 24 V DC 5 mA |
| maksimum hat direnci | 500 Ohm |
| giriş uyumluluğu | ISO 14119'a uygun normalde kapalı devre ISO 14119'a uygun XC limit anahtarı ISO 14119'a uygun mekanik kontak ISO 13850'ye uygun normalde kapalı devre ISO 14119'a uygun antivalent çift IEC 61496-1-2'ye uygun OSSD çifti 3 kablolu yaklaşım sensörleri PNP |
| anma çalışma akımı | 5 A AC-1 normalde açık röle kontağı için 3 A AC-15 normalde açık röle kontağı için 5 A DC-1 normalde açık röle kontağı için 3 A DC-13 normalde açık röle kontağı için |
| kontrol çıkışları | 3 açık/kapalı yapılandırılabilir darbeli çıkış |
| giriş/çıkış türü | Yarı iletken darbeli tanı çıkışı 24 V DC, 20 mA Z1, güvenlikle ilgili değil |
| geleneksel serbest hava termal akımı | 8 bir |
| ilgili sigorta derecesi | IEC 60947-1'e uygun NO röle çıkış devresi için 10 A gG |
| minimum çıkış akımı | Röle çıkışı için 10 mA |
| minimum çıkış voltajı | Röle çıkışı için 15 V |
| giriş açıkken maksimum tepki süresi | 20 ms |
| [Ui] anma yalıtım gerilimi | EN/IEC 60947-1'e uygun 250 V (kirlilik derecesi 2) |
| [Uimp] anma darbe dayanım gerilimi | 4 kV aşırı gerilim kategorisi II, EN/IEC 60947-1'e uygundur |
| yerel sinyalizasyon | Güç AÇIK LED'i (yeşil) Hata LED'i (kırmızı) Başlatma LED'i (sarı) Güvenlik durumu LED'i (sarı) Güvenlik girişi S12 için LED (sarı) Güvenlik girişi S22 için LED (sarı) |
| montaj desteği | 35 mm simetrik DIN rayı |
| derinlik | 120 mm |
| yükseklik | 100 mm |
| Genişlik | 22,5 mm |
| net ağırlık | 0.200 kg |
