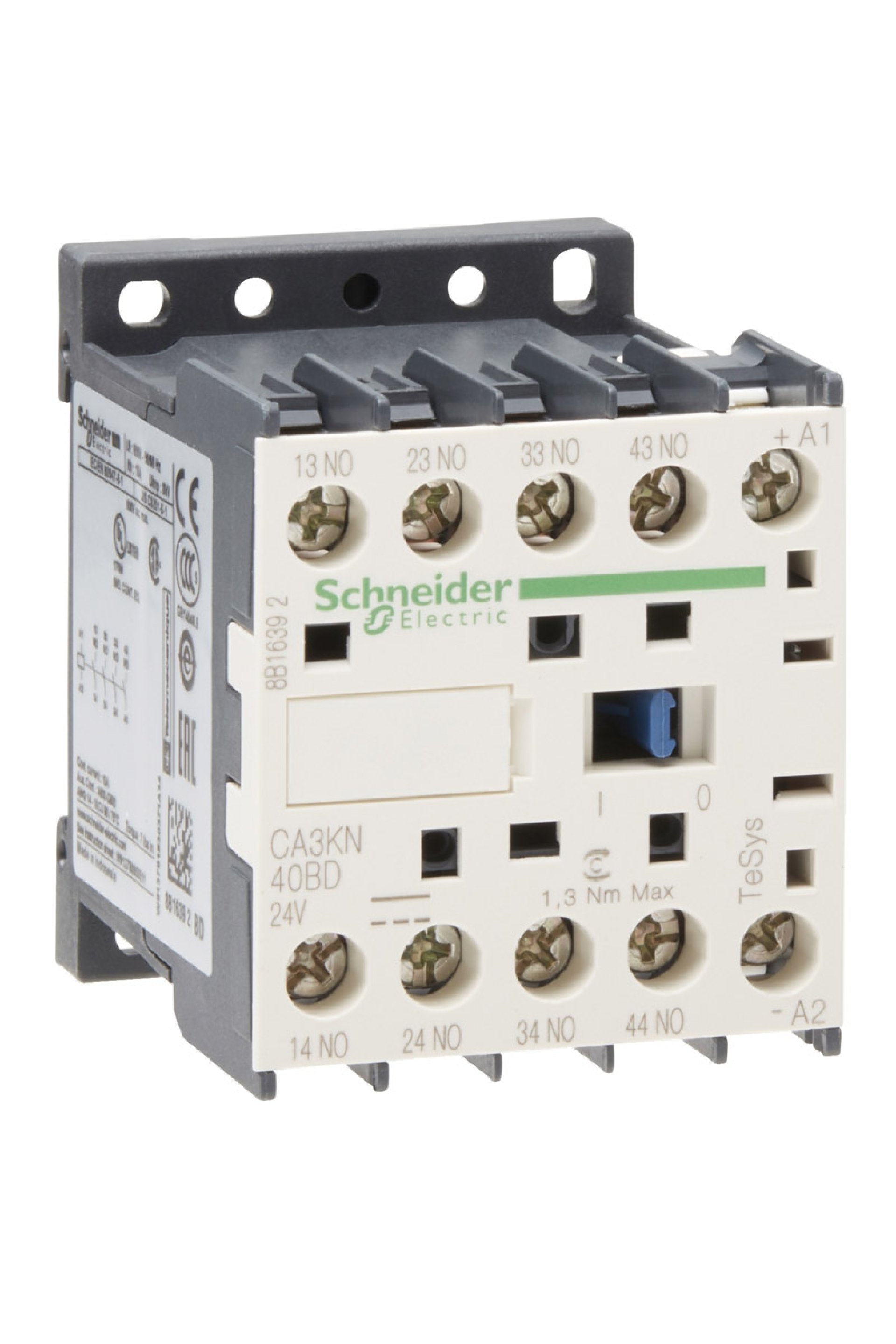

Schneider CA3-KN40BD 24VDC Yardımcı Kontaktör

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys CAK Ürün ya da bileşen tipi : Kontrol rölesi Ürün grubu : CA3K Kontaktör uygulaması : Kontrol devresi Kullanım kategorisi : AC-15 Kutup kontak düzenleme : 4 NA [Ue] nominal çalışma voltajı : <= 690 V <= 400 Hz Kontrol devresi tipi : DC standart Kontrol devresi gerilimi : 24 V DC Tamamlayıcı Özellikler [Ith] klasik açık hava termik akımı : 10 A -de <50 °C Irms nominal kapama kapasitesi : 110 A 'e uygunIEC 60947 Ilgili sigorta değeri : 10 A gG 'e uygunIEC 60947 10 A gG 'e uygunVDE 0660 [Ui] nominal yalıtım voltajı : 690 V 'e uygunIEC 60947 750 V 'e uygunVDE 0110 grup C 690 V 'e uygunBS 5424 600 V 'e uygunCSA C22.2 No 14 Montaj desteği : Plaka Ray Bağlantılar - terminaller : Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz Sıkma torku : 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Kontrol devresi gerilim limitleri : Çalışma: 0,8...1,15 Uc 50 °C) Düşme: 0,1...0,75 Uc 50 °C) Çalışma süresi : 10 ms bobinin enerjisini kesme ve NA açma 30...40 msn bobin enerjileme ve NA kapama Mekanik dayanıklılık : 20 Mcycles Maximum operating rate : 10000 cyc/h Mikro kırılmalara bağışıklık : 2 ms W cinsinden kalkış gücü : 3 W 20 °C) W cinsinden tutma güç tüketimi : 3 W -de 20 °C Isı dağılımı : 3 W Minimum anahtarlama gerilimi : 17 V Minimum anahtarlama akımı : 5 mA Çakışmama mesafesi : 0,5 mm Yalıtım direnci : > 10 MOhm Yükseklik : 58 mm Genişlik : 45 mm Derinlik : 57 mm Ürün ağırlığı : 0,225 kg Ortam Koşulları Standartlar : BS 5424 IEC 60947 NF C 63-140 VDE 0660 Ürün sertifikaları : UL CSA UKCA IP koruma derecesi : IP2x Koruyucu bakım : TC 'e uygunIEC 60068 Nominal çalışma ortam sıcaklığı : -25…50 °C Depolama ortam koşulları : -50…80 °C Çalışma yüksekliği : 2000 m olmadan Alev geciktirici : V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Şoklar kontaktör açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
