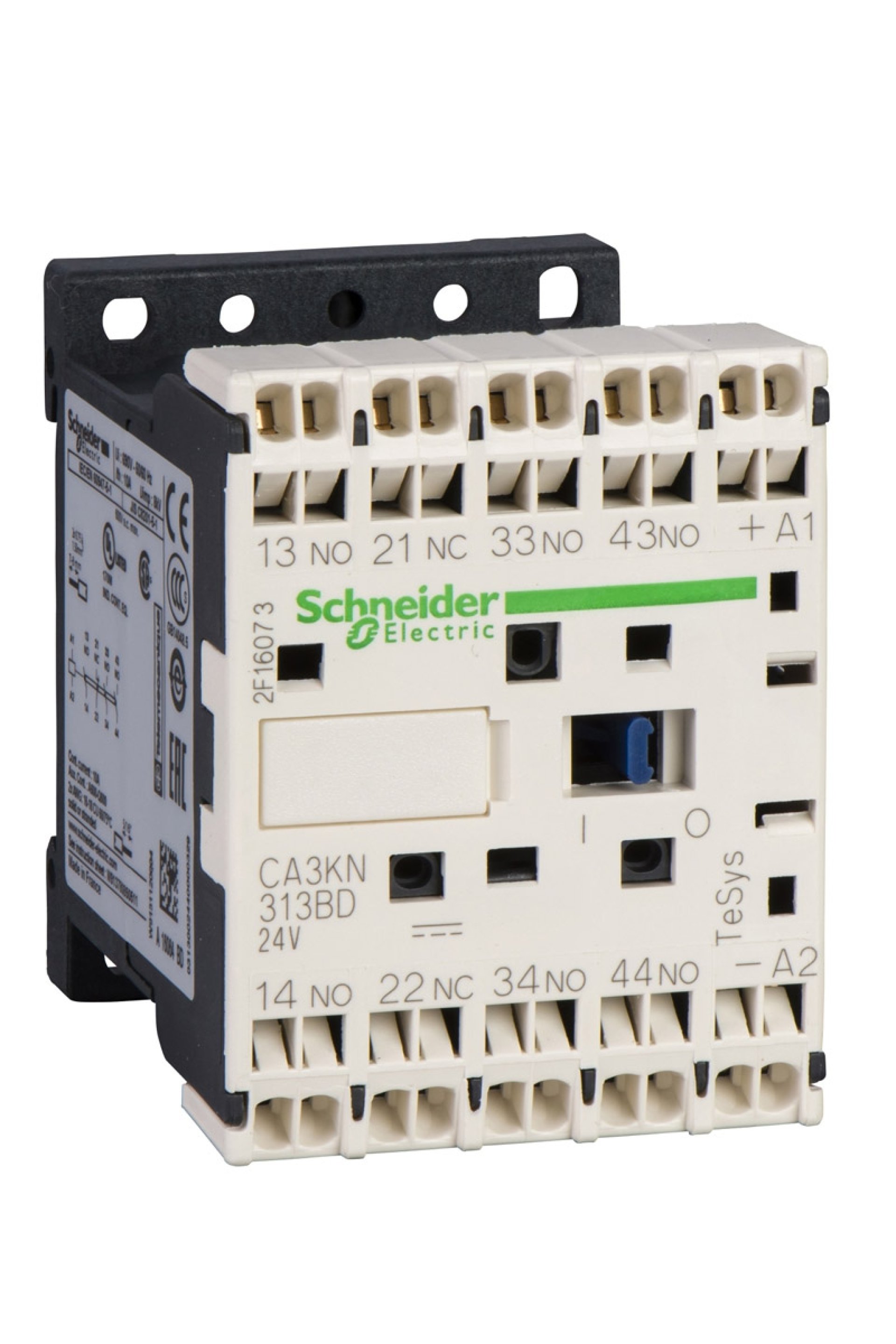

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys CAK Ürün ya da bileşen tipi : Kontrol rölesi Ürün grubu : CA2K Kontaktör uygulaması : Kontrol devresi Kullanım kategorisi : DC-13 Kutup kontak düzenleme : 2 NA + 2 NK [Ue] nominal çalışma voltajı : <= 690 V <= 400 Hz Kontrol devresi tipi : AC -de 50/60 Hz Kontrol devresi gerilimi : 24 V AC 50/60 Hz Tamamlayıcı Özellikler [Ith] klasik açık hava termik akımı : 10 A -de <50 °C IRMS Nominal Kapama Kapasitesi : 110 A 'e uygun IEC 60947 Ilgili Sigorta Dezeri : 10 A gG 'e uygun IEC 60947 [Ui] nominal yalıtım voltajı : 690 V 'e uygun IEC 60947 Montaj desteği : Plaka Ray Bağlantılar - terminaller : Yaylı terminaller 1 kablo(lar) 0,75…1,5 mm²katı Yaylı terminaller 1 kablo(lar) 0,75…1,5 mm²esnek kablo uçsuz Kontrol devresi gerilim limitleri : Düşme: 0,2...0,75 Uc 50 °C) Çalışma: 0,8...1,15 Uc 50 °C) Çalışma süresi : 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama 15...25 msn bobinin enerjisini kesme ve NK kapama 5...15 msn bobin enerjileme ve NK açma Mekanik dayanıklılık : 10 Milyon Döngü Maksimum işletim oranı : 10000 cyc/h Mikro kırılmalara bağışıklık : 2 ms VA cinsinden kalkış gücü : 30 VA 20 °C) VA cinsinden tutma güç tüketimi : 4,5 VA 20 °C) Isı dağılımı : 1,3 W Minimum Anahtarlam gerilimi : 17 V Minimum anahtarlama akımı : 5 mA Çakışmama mesafesi : 0,5 mm Yalıtım direnci : > 10 MOhm Yükseklik : 58 mm Genişlik : 45 mm Derinlik : 57 mm Ürün ağırlığı : 0,18 kg Ortam Koşulları Standartlar : BS 5424 IEC 60947 NF C 63-140 VDE 0660 Ürün sertifikaları : UL CSA UKCA Koruyucu bakım : TC 'e uygunIEC 60068 Nominal çalışma ortam sıcaklığı : -25…50 °C Depolama ortam koşulları : -50…80 °C Çalışma yüksekliği : 2000 m olmadan Alev geciktirici : V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 Mekanik dayanıklılık : Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Şoklar kontaktör açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
