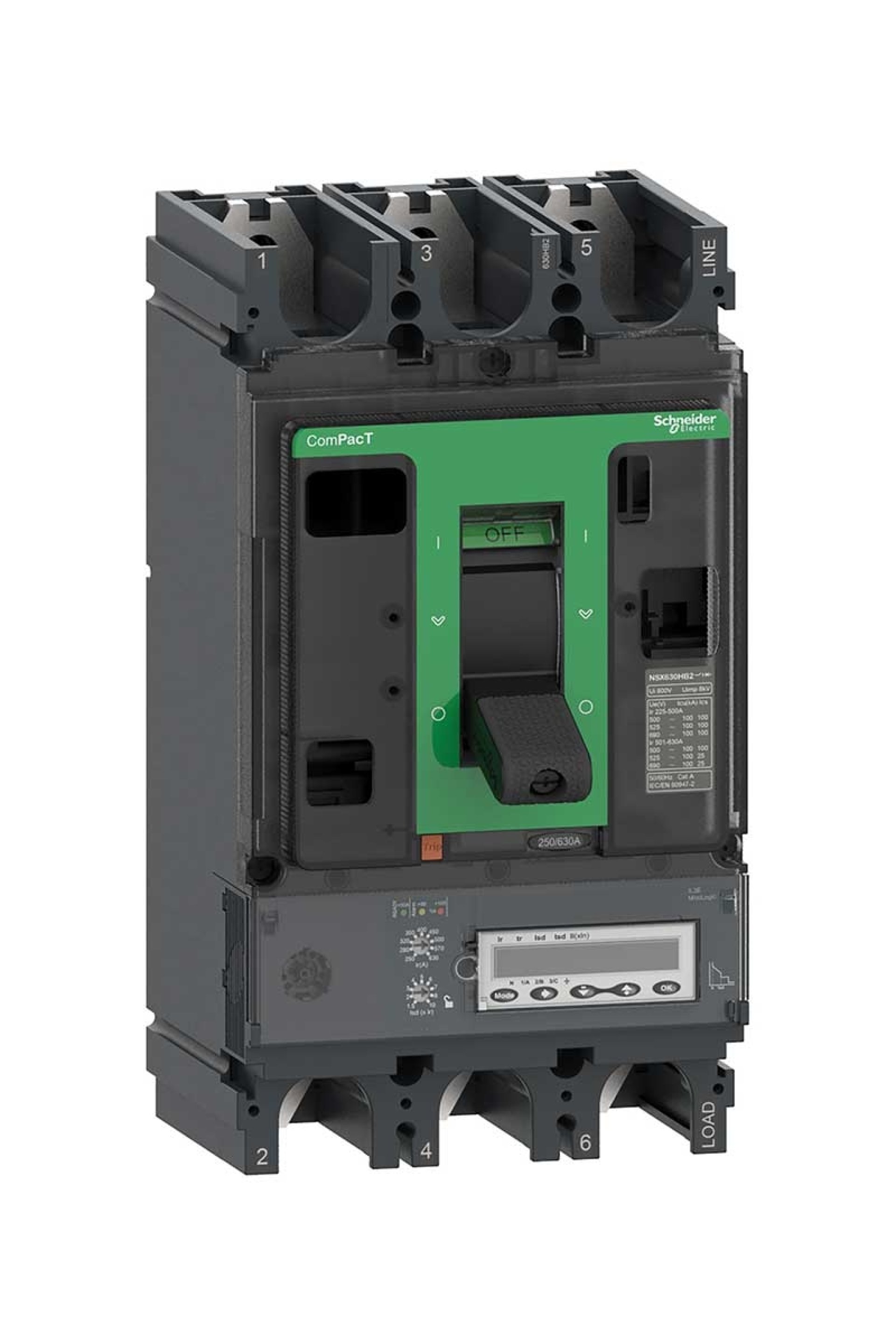

Schneider Kompakt Şalter Ürün Özellikleri Ürün adı : ComPacT NSX yeni nesil Ürün grubu : NSX630HB1 Ürün ya da bileşen tipi : Devre kesici Cihaz uygulaması : Dağıtım Kutup tanımı : 3P Korumalı kutup açıklaması : 3d [In] nominal akım : 630 A -de 40 °C [Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz Şebeke tipi : AC Şebeke frekansı : 50/60 Hz Kullanım kategorisi : Kategori A [Icu] Anma nihai kısa devre kesme kapasitesi : 85 kA Icu -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2 Performans seviyesi : HB1 75 kA 690 V AC Açma birimi adı : Micrologic 5.3 E Açma birimi teknolojisi : Elektronik Açma birimi koruma fonksiyonları : LSI Kontrol tipi : Geçiş Devre kesici montaj modu : Sabit Tamamlayıcı Özellikler [Ui] nominal yalıtım voltajı : 800 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı : 8 kV [Ics] Nominal hizmet kısa devre kesme kapasitesi : 85 kA -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2 Mekanik dayanıklılık : 15000 Döngü Elektrik dayanıklılığı : 8000 döngü -de 440 V In/2 4000 döngü -de 440 V In 6000 döngü -de 690 V In/2 2000 döngü -de 690 V In Kutup başına güç dağılımı : 39,69 W Montaj desteği : Arka plaka Üst bağlantı : Ön Aşağı bağlantı : Ön Bağlantı aralığı : 45 mm Koruma tipi : L : for aşırı yük koruma (uzun süreli) S : for kısa süreli kısa devre koruması I : for anlık kısa devre koruması Açma birimi derecesi : 630 A -de 40 °C Uzun süreli pick-up ayar tipi IR (termal koruma) : Ayarlanabilir 9 ayar [IR] Uzun süreli koruma toplama ayar aralığı : 250...630 A Uzun Süreli Koruma Gecikme Ayarı Tipi TR : Ayarlanabilir [TR] Uzun süreli koruma gecikmesi ayar aralığı : 15…400 s -de 1,5 x Ir 0,5…16 s -de 6 x Ir 0,35…11 s -de 7,2 x Ir Termik bellek : Açmadan önce ve sonra 20 dakika Kısa Zamanlı Koruma Toplama Ayarlama Türü ISD : Ayarlanabilir 9 ayar [ISD] Kısa süreli koruma toplama ayar aralığı : 1.5...10 x Ir Kısa Süreli Koruma Gecikme Ayar Tipi TSD : Ayarlanabilir 5 ayar [TSD] Kısa süreli koruma gecikmesi ayar aralığı : 0…0,4 s I²t=off 0,1…0,4 s I²t=on Anlık Koruma Toplama Ayar Tipi II : Ayarlanabilir [Ii] Anlık koruma başlatma ayar aralığı : 1,5...11 x In Toprak kaçağı koruması : Yok Elektrik yardımcıları için yuva sayısı : 6 slot(lar) Yerel sinyalleme : Çalıştırmak için hazır: flashing LED (yeşil) Aşırı yük: LED % 105 Ir (kırmızı) Aşırı yük: LED % 90 Ir (turuncu) Ekran tipi : LCD ekran Ölçüm türü : Enerji ölçer Veri iletişimi : Enerji ölçümü Maksimetreler/minimetreler Koruma ve alarm ayarları Bakım göstergeleri Anlık ve ortalama değerler Güç kalitesi Saat damgalı geçmiş bilgileri ve olay tabloları Ortalama akım ve güç Genişlik (w) : 140 mm Yükseklik (h) : 255 mm Derinlik (D) : 110 mm Ürün ağırlığı : 6,2 kg Ortam Koşulları Standartlar : EN/IEC 60947 Ürün sertifikaları : CCC EAC Denizcilik Aşırı gerilim kategorisi : Class II Elektrikli şok koruma sınıfı : Sınıf II Kirletme derecesi : 3 'e uygun IEC 60664-1 IP koruma derecesi : IP40 'e uygun IEC 60529 IK koruma derecesi : IK07 'e uygun IEC 62262 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…85 °C Bağıl nem : 0…95 % Çalışma yüksekliği : 0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile
