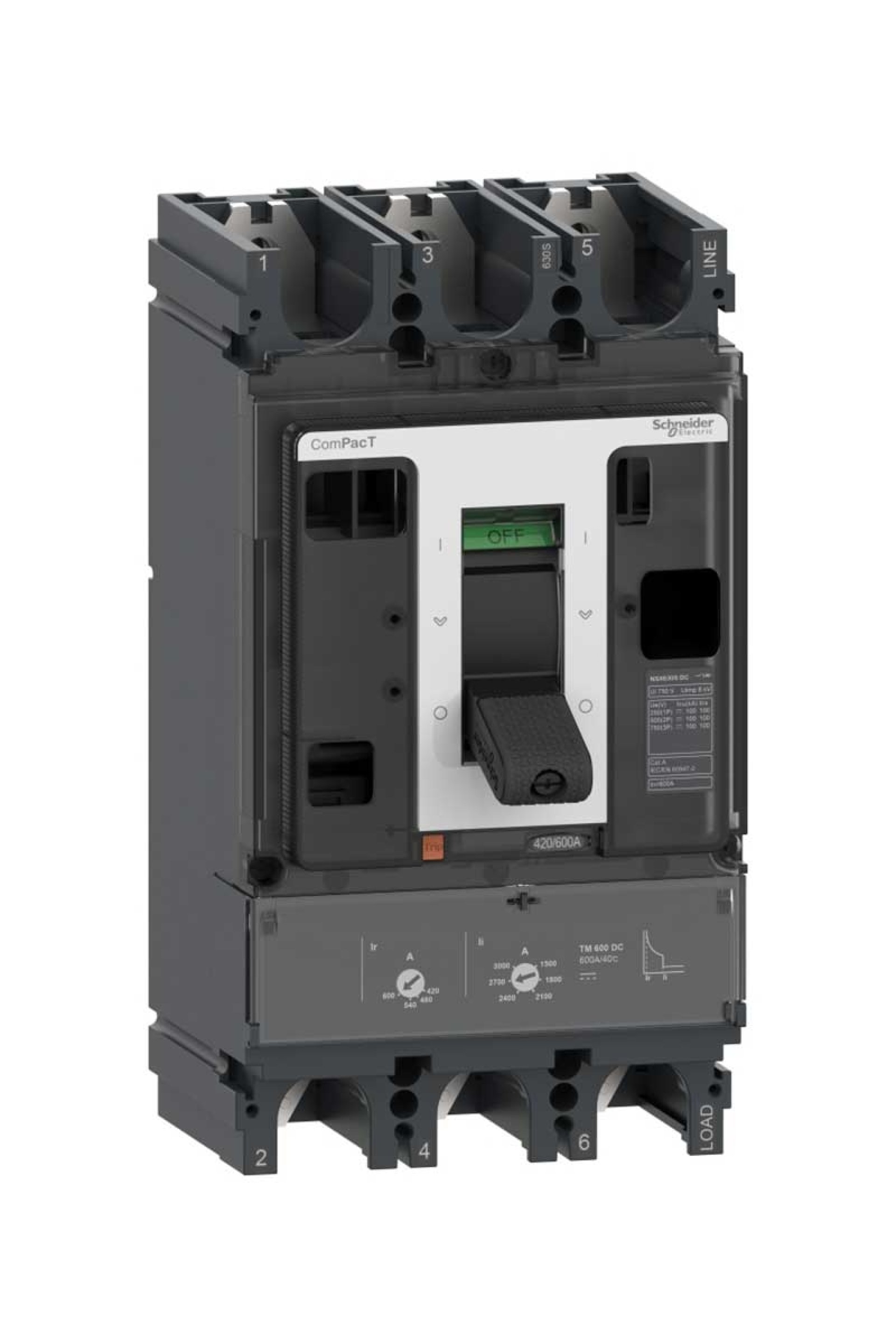

Schneider Kompakt Şalter Ürün Özellikleri Ürün adı : ComPacT NSX DC yeni jenerasyon Ürün grubu : NSX630F DC Ürün ya da bileşen tipi : Devre kesici Cihaz uygulaması : Dağıtım Kutup tanımı : 3P Korumalı kutup açıklaması : 3d [In] nominal akım : 500 A -de 40 °C [Ue] nominal çalışma voltajı : 750 V DC Şebeke tipi : DC Kullanım kategorisi : Kategori A [Icu] Anma nihai kısa devre kesme kapasitesi : 36 kA Icu -de 24...125 V DC 1 kutup 'e uygunIEC 60947-2 Performans seviyesi : F 36 kA 750 V DC Açma birimi adı : TM-DC Açma birimi teknolojisi : Termik Manyetik Açma birimi koruma fonksiyonları : LI Kontrol tipi : Geçiş Devre kesici montaj modu : Sabit Tamamlayıcı Özellikler [Ui] nominal yalıtım voltajı : 750 V DC 'e uygun IEC 60947-2 [Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygun IEC 60947-2 [Ics] Nominal hizmet kısa devre kesme kapasitesi : 36 kA -de 24...125 V DC 'e uygun IEC 60947-2 Mekanik dayanıklılık : 5000 Döngü Elektrik dayanıklılığı : 2000 Döngüde 750 V In/2 1000 Döngüde 750 V In Montaj desteği : Arka plaka Üst bağlantı : Ön Aşağı bağlantı : Ön Bağlantı aralığı : 45 mm Koruma tipi : L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik) Açma birimi derecesi : 500 A -de 40 °C Uzun süreli pick-up ayar tipi IR (termal koruma) : Ayarlanabilir [IR] Uzun süreli koruma toplama ayar aralığı : 0,7...1 x In Uzun Süreli Koruma Gecikme Ayarı Tipi TR : Sabit Anlık Koruma Toplama Ayar Tipi II : Ayarlanabilir [Ii] Anlık koruma başlatma ayar aralığı : 2.5...5 x In Toprak kaçağı koruması : Yok Elektrik yardımcıları için yuva sayısı : 6 slot(lar) Genişlik (w) : 140 mm Yükseklik (h) : 255 mm Derinlik (D) : 110 mm Ürün ağırlığı : 8,0 kg Ortam Koşulları Standartlar : EN/IEC 60947 Ürün sertifikaları : CCC EAC Denizcilik Aşırı gerilim kategorisi : Class II Elektrikli şok koruma sınıfı : Sınıf II Kirletme derecesi : 3 'e uygun IEC 60664-1 IP koruma derecesi : IP40 'e uygun IEC 60529 IK koruma derecesi : IK07 'e uygun IEC 62262 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -50…85 °C Bağıl nem : 0…95 % Çalışma yüksekliği : 0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile
