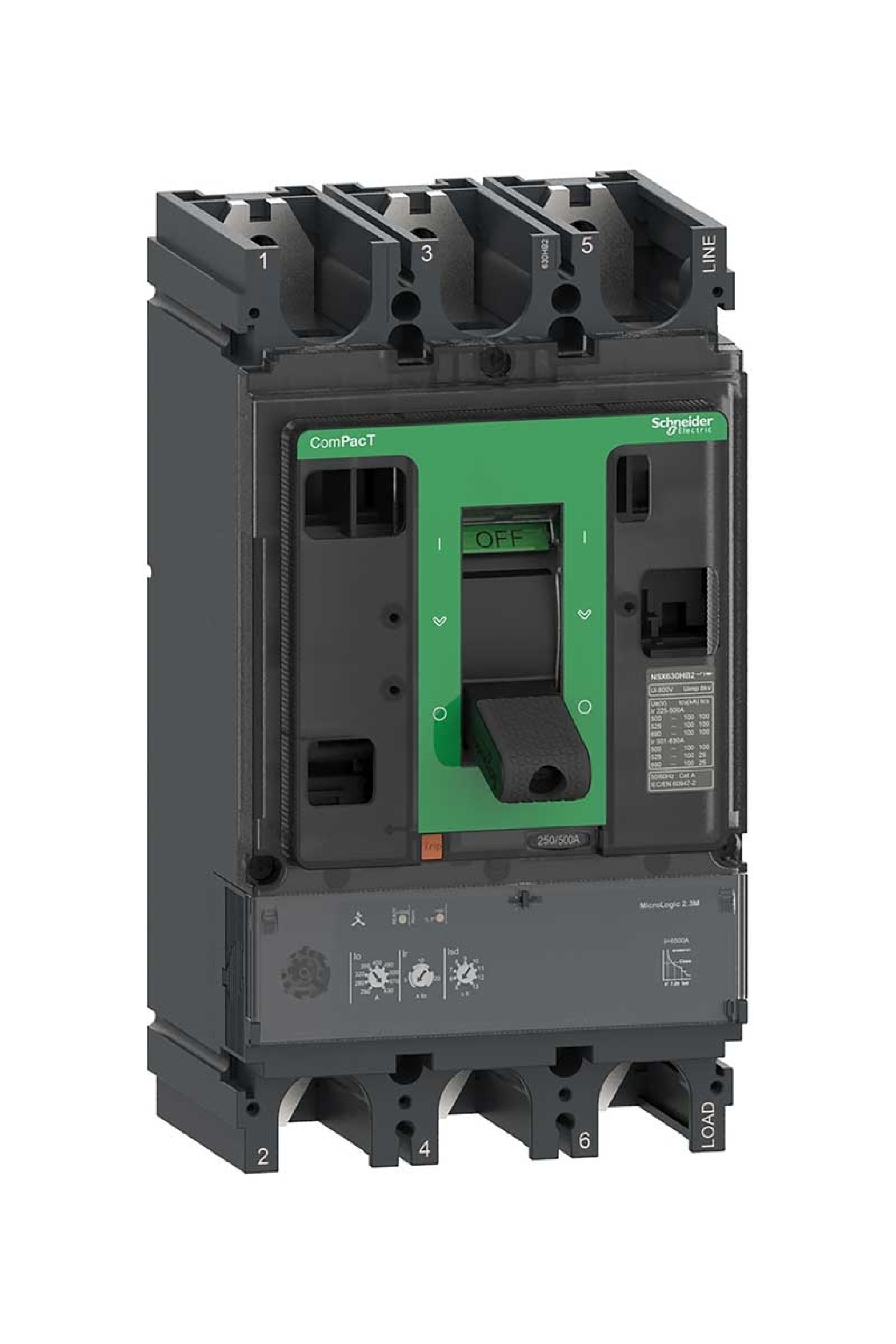

Schneider Kompakt Şalter Ürün Özellikleri Ürün adı : ComPacT NSX yeni nesil Ürün grubu : NSX400HB1 Ürün ya da bileşen tipi : Devre kesici Kutup tanımı : 3P Korumalı kutup açıklaması : 3d [In] nominal akım : 320 A -de 65 °C [Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz Şebeke tipi : AC Şebeke frekansı : 50/60 Hz Kullanım kategorisi : Kategori A [Icu] Anma nihai kısa devre kesme kapasitesi : 85 kA Icu -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2 Performans seviyesi : HB1 75 kA 690 V AC Açma birimi adı : Micrologic 2.3 M Açma birimi teknolojisi : Elektronik Açma birimi koruma fonksiyonları : LSoI Kontrol tipi : Geçiş Devre kesici montaj modu : Sabit Tamamlayıcı Özellikler [Ui] nominal yalıtım voltajı : 800 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı : 8 kV [Ics] Nominal hizmet kısa devre kesme kapasitesi : 85 kA -de 500 V AC 50/60 Hz 'e uygun IEC 60947-2 Mekanik dayanıklılık : 15000 Döngü Elektrik dayanıklılığı : 12000 döngü -de 440 V In/2 6000 döngü -de 440 V In 6000 döngü -de 690 V In/2 3000 döngü -de 690 V In Kutup başına güç dağılımı : 12,29 W Montaj desteği : Arka plaka Üst bağlantı : Ön Aşağı bağlantı : Ön Bağlantı aralığı : 45 mm Koruma tipi : L : for aşırı yük koruma (uzun süreli) So : for short time short-circuit protection with fixed delay I : for anlık kısa devre koruması Açma birimi derecesi : 320 A -de 65 °C Motor açma sınıfı : 20 10 5 Tamamlayıcı motor koruma : Faz dengesizliği Uzun süreli pick-up ayar tipi IR (termal koruma) : Ayarlanabilir 9 ayar [IR] Uzun süreli koruma toplama ayar aralığı : 160...320 A Uzun Süreli Koruma Gecikme Ayarı Tipi TR : Sabit [TR] Uzun süreli koruma gecikmesi ayar aralığı : 120 s -de 1,5 x Ir 5 6,5 s -de 6 x Ir 5 5 s -de 7,2 x Ir 5 240 s -de 1,5 x Ir 10 13,5 s -de 6 x Ir 10 10 s -de 7,2 x Ir 10 480 s -de 1,5 x Ir 20 26 s -de 6 x Ir 20 20 s -de 7,2 x Ir 20 Termik bellek : Açmadan önce ve sonra 20 dakika Kısa Zamanlı Koruma Toplama Ayarlama Türü ISD : Ayarlanabilir 9 ayar [ISD] Kısa süreli koruma toplama ayar aralığı : 5...13 x Ir Kısa Süreli Koruma Gecikme Ayar Tipi TSD : Sabit Anlık Koruma Toplama Ayar Tipi II : Sabit [Ii] Anlık koruma başlatma ayar aralığı : 4800 A Toprak kaçağı koruması : Yok Alan seçimli kilitleme ZSI : Olmadan Elektrik yardımcıları için yuva sayısı : 6 slot(lar) Yerel sinyalleme : Çalıştırmak için hazır: flashing LED (yeşil) Temperature over set point: LED % 95 Ith (kırmızı) Genişlik (w) : 140 mm Yükseklik (h) : 255 mm Derinlik (D) : 110 mm Ürün ağırlığı : 6,05 kg Ortam Koşulları Standartlar : EN/IEC 60947 Ürün sertifikaları : CCC EAC Denizcilik Aşırı gerilim kategorisi : Class II Elektrikli şok koruma sınıfı : Sınıf II Kirletme derecesi : 3 'e uygun IEC 60664-1 IP koruma derecesi : IP40 'e uygun IEC 60529 IK koruma derecesi : IK07 'e uygun IEC 62262 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -50…85 °C Bağıl nem : 0…95 % Çalışma yüksekliği : 0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile
