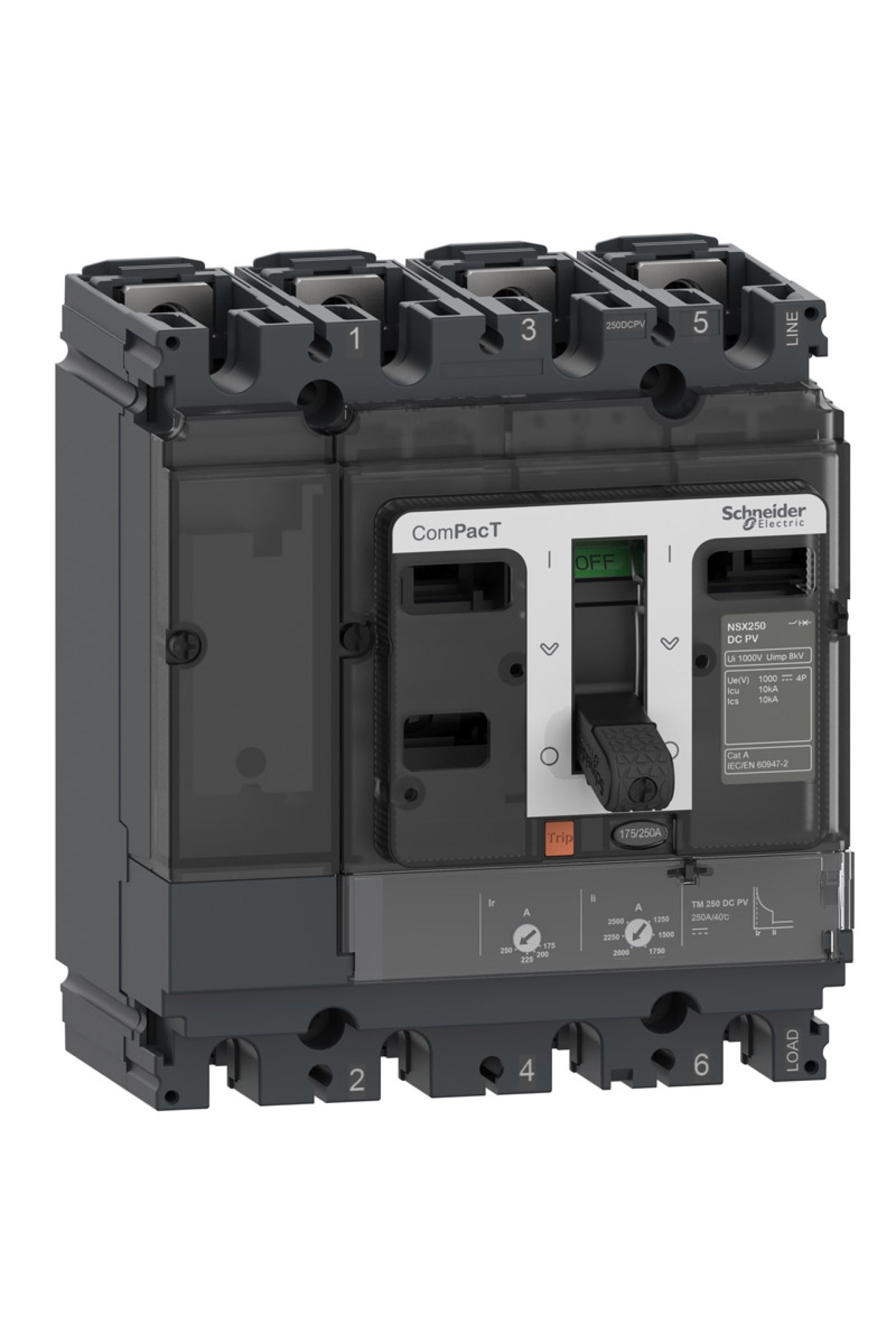

Schneider Kompakt Şalter Ürün Özellikleri Ürün adı : ComPacT NSX DC PV Ürün grubu : NSX80 DC PV Ürün ya da bileşen tipi : Devre kesici Cihaz uygulaması : Fotovoltaik Kutup tanımı : 4P [In] nominal akım : 80 A -de 40 °C [Ue] nominal çalışma voltajı : 1000 V DC Şebeke tipi : DC Kullanım kategorisi : Kategori A [Icu] Anma nihai kısa devre kesme kapasitesi : 10 kA Icu -de 1000 V DC seri olarak 4 kutup 'e uygunIEC 60947-2 Performans seviyesi : F 10 kA 1000 V DC Açma birimi adı : TM-DC Açma birimi teknolojisi : Termik Manyetik Açma birimi koruma fonksiyonları : LI Kontrol tipi : Geçiş Devre kesici montaj modu : Sabit Tamamlayıcı Özellikler [Ui] nominal yalıtım voltajı : 1000 V DC 'e uygun IEC 60947-2 [Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygun IEC 60947-2 [Ics] Nominal hizmet kısa devre kesme kapasitesi : 10 kA -de 1000 V DC 'e uygun IEC 60947-2 Mekanik dayanıklılık : 10000 Döngü Elektrik dayanıklılığı : 1500 Döngüde 1000 V Montaj desteği : Arka plaka Üst bağlantı : Ön Aşağı bağlantı : Ön Bağlantı aralığı : 35 mm Koruma tipi : L : for aşırı yük koruma (termik) Açma birimi derecesi : 80 A -de 40 °C Uzun süreli pick-up ayar tipi IR (termal koruma) : Ayarlanabilir [IR] Uzun süreli koruma toplama ayar aralığı : 0,7...1 x In Uzun Süreli Koruma Gecikme Ayarı Tipi TR : Sabit Anlık Koruma Toplama Ayar Tipi II : Sabit [Ii] Anlık koruma başlatma ayar aralığı : 800 A Toprak kaçağı koruması : Yok Genişlik (w) : 140 mm Yükseklik (h) : 161 mm Derinlik (D) : 186 mm Ürün ağırlığı : 2,8 kg Ortam Koşulları Standartlar : EN/IEC 60947 Ürün sertifikaları : CCC Aşırı gerilim kategorisi : Class II Elektrikli şok koruma sınıfı : Sınıf II Kirletme derecesi : 3 'e uygun IEC 60664-1 IP koruma derecesi : IP40 'e uygun IEC 60529 IK koruma derecesi : IK07 'e uygun IEC 62262 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -50…85 °C Bağıl nem : 0…95 % Çalışma yüksekliği : 0...2000 m değer kaybı olmadan
