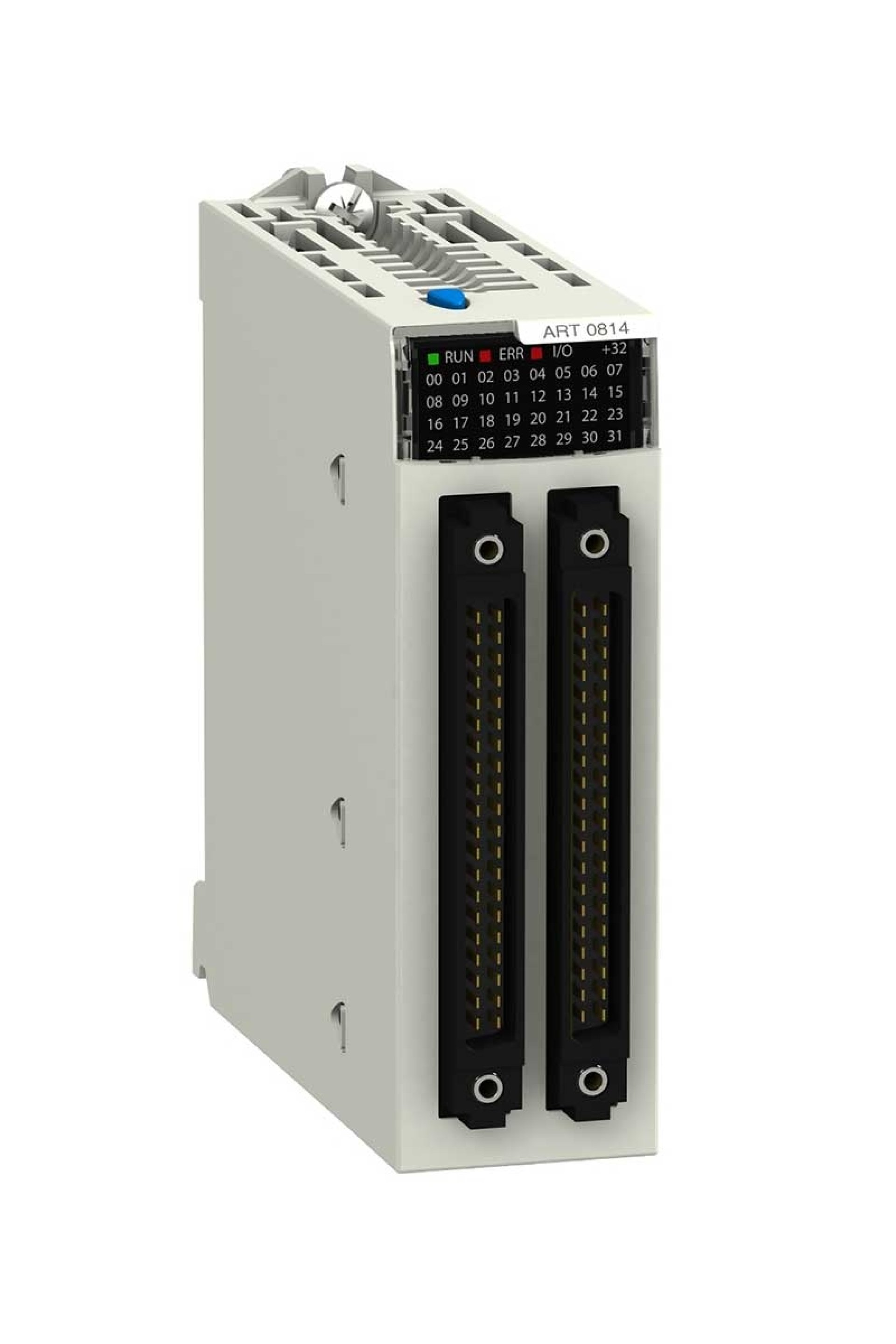

Schneider BMXART0814 M340 8 Girişli Analog Giriş Modülü

Schneider Analog Giriş Modülü Ürün Özellikleri Ürün serisi : Modicon X80 Ürün ya da bileşen tipi : Analog giriş modülü Elektrikli bağlantı : 40 yol 2 konnektör Kanallar arasındaki izolasyon : Yalıtımlı Giriş seviyesi : Düşük seviye Analog giriş sayısı : 8 Analog giriş tipi : Gerilim +/- 1,28 V Tamamlayıcı Özellikler Analog giriş çözünürlüğü : 15 bit + işaret Girişlerde izin verilen aşırı yük : +/- 7,5 V +/- 1,28 V +/- 7,5 V +/- 160 mV +/- 7,5 V +/- 320 mV +/- 7,5 V +/- 40 mV +/- 7,5 V +/- 640 mV +/- 7,5 V +/- 80 mV Ortak mod reddi : 120 dB 50/60 Hz Diferansiyel modu reddi : 60 dB 50/60 Hz Soğuk bağlantı kompanzasyonu : Pt100 prob ile harici Filtrenin tipi : Birinci sıra dijital filtreleme Nominal değer döngü süresi : Sıcaklık probu ile 400 msn Termokuplör ile 200 msn Algılama tipi : Açık devre Cu 10 Açık devre Ni 100 Açık devre Ni 1000 Açık devre Pt 100 Açık devre Pt 1000 Açık devre termokuplör B Açık devre termokuplör E Açık devre termokuplör J Açık devre termokuplör K Açık devre termokuplör L Açık devre termokuplör N Açık devre termokuplör R Açık devre termokuplör S Açık devre termokuplör T Açık devre termokuplör U Ölçüm çözünürlüğü : 0,1 °C Cu 10 0,1 °C Ni 100 0,1 °C Ni 1000 0,1 °C Pt 100 0,1 °C Pt 1000 0,1 °C termokuplör B 0,1 °C termokuplör E 0,1 °C termokuplör J 0,1 °C termokuplör K 0,1 °C termokuplör L 0,1 °C termokuplör N 0,1 °C termokuplör R 0,1 °C termokuplör S 0,1 °C termokuplör T 0,1 °C termokuplör U 1280/2exp14 mV +/- 1,28 V 160/2exp14 mV +/- 160 mV 320/2exp14 mV +/- 320 mV 40/2exp14 mV +/- 40 mV 12.5 mOhm 400 Ohm 125 mOhm 4000 Ohm 640/2exp14 mV +/- 640 mV 80/2exp14 mV +/- 80 mV Maksimum dönüşüm değeri : +/- 100 % 400 Ohm +/- 100 % 4000 Ohm +/- 102.5 % +/- 1.28 V +/- 102.5 % +/- 160 mV +/- 102.5 % +/- 320 mV +/- 102.5 % +/- 40 mV +/- 102.5 % +/- 640 mV +/- 102.5 % +/- 80 mV Çalışma yüksekliği : 0...2000 m 2000...5000 m değer kaybı faktörü ile Durum LED'i : 1 LED (yeşil) RUN Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) ERR 1 LED (kırmızı) G/Ç Ürün ağırlığı : 0,165 kg Akım tüketimi : 150 mA -de 3,3 V DC Ortam Koşulları Titreşim direnci : 3 gn Darbe dayanımı : 30 gn Depolama ortam koşulları : -40…85 °C Nominal çalışma ortam sıcaklığı : 0…60 °C Bağıl nem : 5…95 % -de 55 °C yoğuşmasız IP koruma derecesi : IP20 Direktifler : 2014/35/EU - düşük voltaj direktifi 2014/30/EU - electromanyetik uygunluk Ürün sertifikaları : CE EAC UL CSA Deniz Ticareti RCM Standartlar : EN 61131-2 EN 61000-6-4 EN 61000-6-2 EN 61010-2-201
