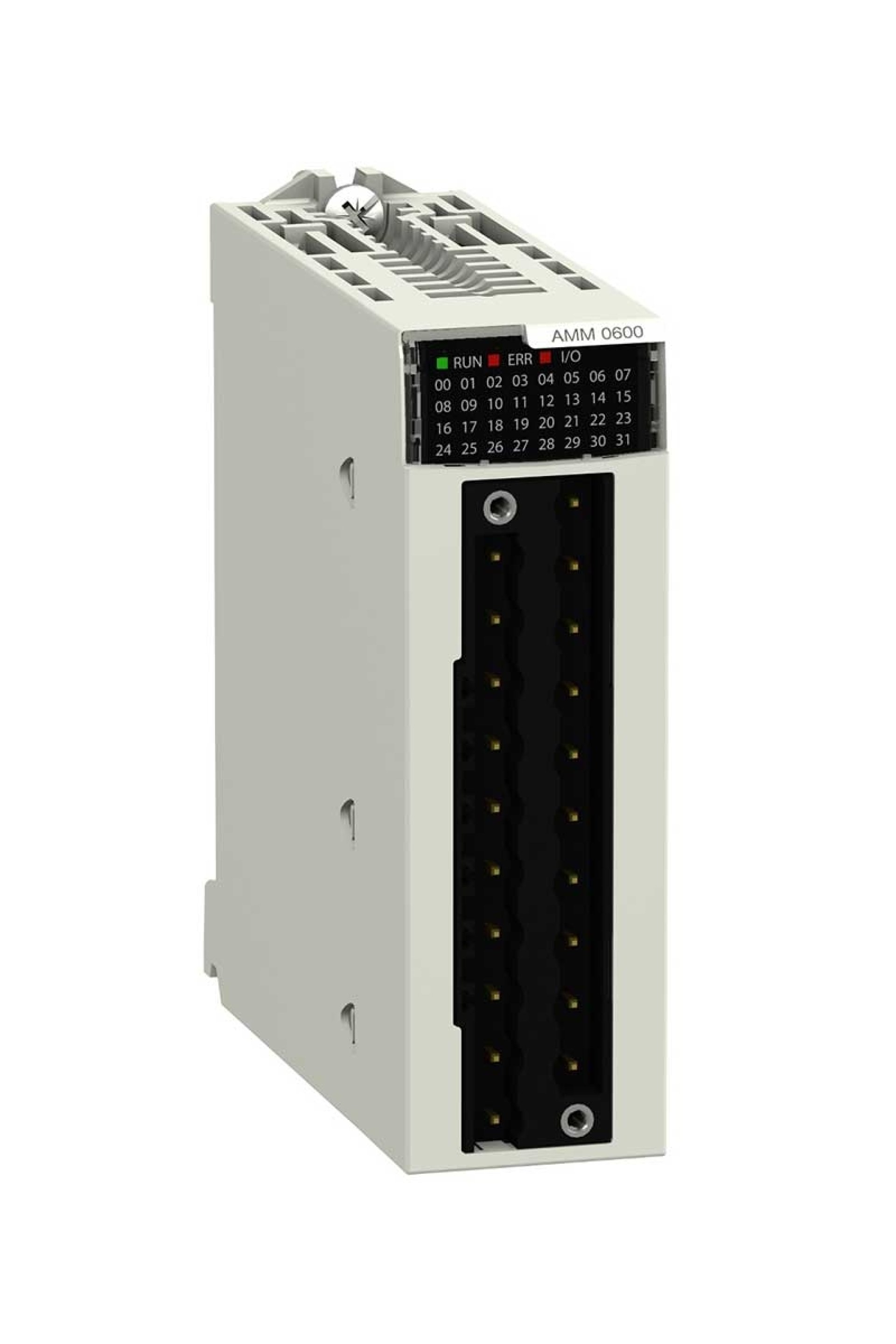

Schneider BMXAMM0600 Analog Giriş Çıkış Modülü

Schneider Analog Giriş Çıkış Modülü Ürün Özellikleri Ürün serisi : Modicon X80 Ürün ya da bileşen tipi : Karışık analog G/Ç modülü Elektrikli bağlantı : 20 yol 1 konnektör Kanallar arasındaki izolasyon : Yalıtımsız Giriş seviyesi : Yüksek seviye Analog giriş sayısı : 4 Analog giriş tipi : Akım 0...20 mA Tamamlayıcı Özellikler Analog giriş çözünürlüğü : 12 bit 0...20 mA 12 bit 0...5 V 12 bit 1...5 V 12 bit 4...20 mA 13 bit 0...10 V 14 bit +/- 10 V Girişlerde izin verilen aşırı yük : +/- 30 mA 0...20 mA +/- 30 mA 4...20 mA +/- 30 V +/- 10 V +/- 30 V 0...10 V +/- 30 V 0...5 V +/- 30 V 1...5 V Giriş empedansı : 250 Ohm Dahili dönüşüm direnci hassasiyeti : % 0,1 - 15 ppm/°C Filtrenin tipi : Bellenim ile birinci sıra dijital filtreleme Hızlı okuma döngü süresi : 1 ms + 1 ms x kullanılan kanal sayısı Nominal değer döngü süresi : 4 kanal için 5 msn Tekrar kalibrasyon : Çıkışlarda fabrika ayarlı Girişlerde iç Minimum karışma zayıflaması : 70 dB Ortak mod reddi : 80 dB Yalıtım gerilimi : 1400 V DC kanallar ve topraklama arasında 1400 V DC kanallar ve veriyolu arasında 750 V DC G/Ç kanal grubunun arasında Çıkış seviyesi : Yüksek seviye Analog çıkış sayısı : 2 Analog çıkış tipi : Akım: 0...20 mA Akım: 4...20 mA Gerilim: +/- 10 V Analog çıkış çözünürlüğü : 11 bit, 0...20 mA 11 bit, 4...20 mA 12 bit, +/- 10 V Dönüşüm süresi : <= 2 ms Geri çekilme modu : Önceden tanımlanmış Yapılandırılabilir Çalışma yüksekliği : 0...2000 m 2000...5000 m değer kaybı faktörü ile Durum LED'i : 1 LED (yeşil) RUN Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) ERR 1 LED (kırmızı) G/Ç Ürün ağırlığı : 0,155 kg W cinsinden güç tüketimi : 2,6 W 24 V DC tipik 3,2 W 24 V DC maksimum 0,35 W 3,3 V DC tipik 0,48 W 3,3 V DC maksimum Ortam Koşulları Titreşim direnci : 3 gn Darbe dayanımı : 30 gn Depolama ortam koşulları : -40…85 °C Nominal çalışma ortam sıcaklığı : 0…60 °C Bağıl nem : 5…95 % -de 55 °C yoğuşmasız IP koruma derecesi : IP20 Direktifler : 2014/35/EU - düşük voltaj direktifi 2014/30/EU - electromanyetik uygunluk Ürün sertifikaları : CE RCM CSA EAC Deniz Ticareti UL Standartlar : EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201
