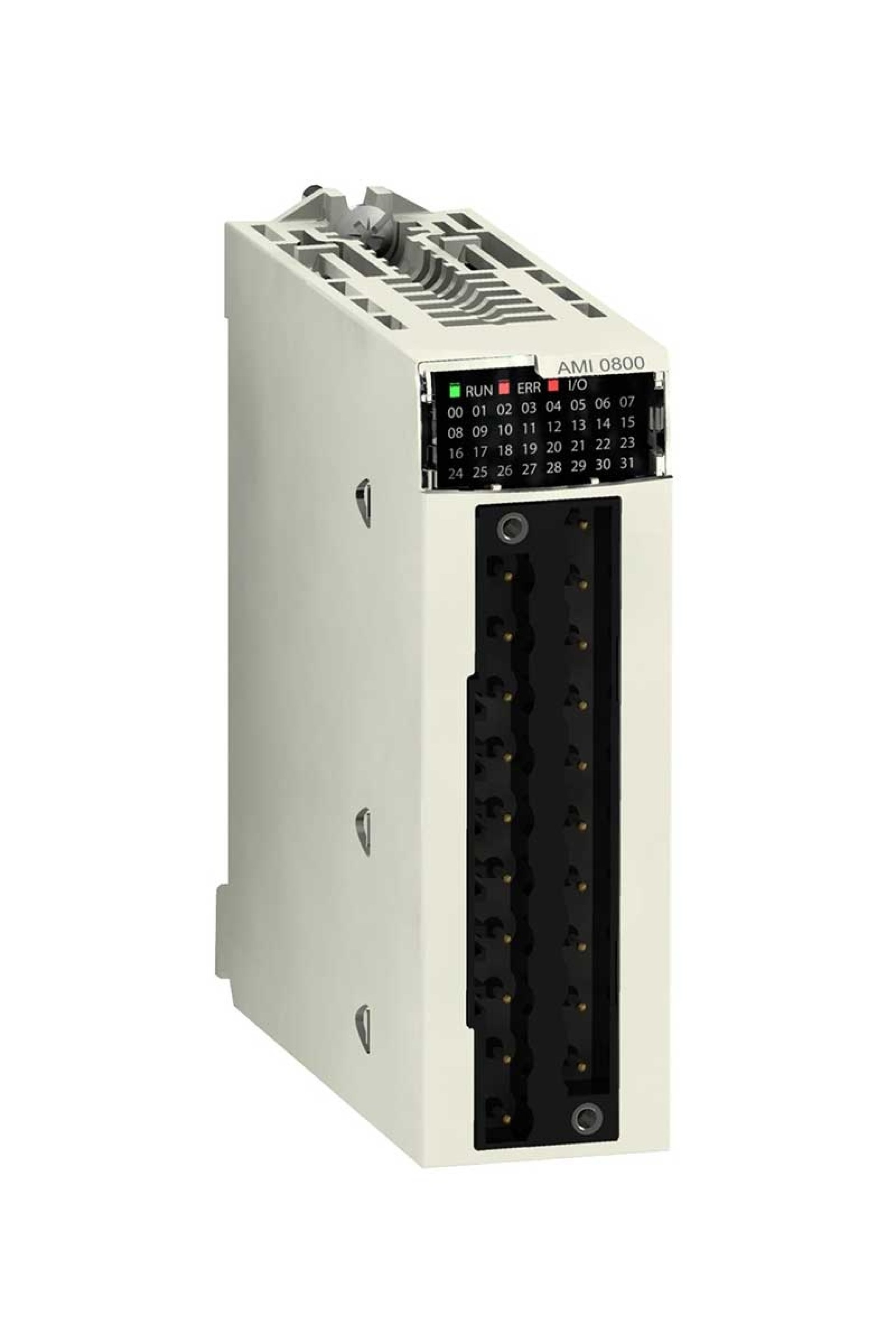

Schneider BMXAMI0810 M340 Rtu Analog Giriş Yalıtımlı Modülü

Schneider Analog Giriş Modülü Ürün Özellikleri Ürün serisi : Modicon X80 Ürün ya da bileşen tipi : Analog giriş modülü Elektrikli bağlantı : 28 yol 1 konnektör Kanallar arasındaki izolasyon : Yalıtımlı Giriş seviyesi : Yüksek seviye Analog giriş sayısı : 8 Analog giriş tipi : Akım +/- 20 mA Tamamlayıcı Özellikler Analog/dijital dönüşümü : 16 bit Analog giriş çözünürlüğü : 15 bit + işaret Girişlerde izin verilen aşırı yük : +/- 30 mA 0...20 mA +/- 30 mA 4...20 mA +/- 30 V +/- 10 V +/- 30 V +/- 5 V +/- 30 V 0...10 V +/- 30 V 0...5 V +/- 30 V 1...5 V +/- 30 mA +/- 20 mA Giriş empedansı : Gerilim Modunda 10 MOhm 250 Ohm + 3.6 ... 50 Ohm Akım Modunda Dahili Koruyucu Direnç Dahili dönüşüm direnci hassasiyeti : % 0,1 - 15 ppm/°C Filtrenin tipi : Birinci sıra dijital filtreleme Hızlı okuma döngü süresi : 1 ms + 1 ms x kullanılan kanal sayısı Nominal değer döngü süresi : 8 kanal için 9 msn Sıcaklık sapması : 30 ppm/°C +/- 10 V 30 ppm/°C +/- 5 V 30 ppm/°C 0...10 V 30 ppm/°C 0...5 V 30 ppm/°C 1...5 V 50 ppm/°C +/- 20 mA 50 ppm/°C 0...20 mA 50 ppm/°C 4...20 mA Minimum karışma zayıflaması : 80 dB Ortak mod reddi : 80 dB Dijital değer biçimi : - 32768 to + 32767 in maximum user scale Varsayılan olarak +/- 10000 Yalıtım gerilimi : 300 V DC kanallar arasında 1400 V DC kanallar ve topraklama arasında 1400 V DC kanallar ve veriyolu arasında Ölçüm çözünürlüğü : 0,36 mV +/- 10 V 0,36 mV 0...10 V 0,36 mV 0...5 V 0,36 mV 1...5 V 0,36 mV +/- 5 V 1,4 µA +/- 20 mA 1,4 µA 0...20 mA 1,4 µA 4...20 mA Maksimum dönüşüm değeri : +/- 11.4 V +/- 10 V +/- 11.4 V 0...10 V +/- 11.4 V 0...5 V +/- 11.4 V 1...5 V 0...30 mA +/- 20 mA 0...30 mA 0...20 mA 0...30 mA 4...20 mA 0...30 mA +/- 5 V Çalışma yüksekliği : 0...2000 m 2000...5000 m değer kaybı faktörü ile Durum LED'i : 1 LED (yeşil) RUN Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) ERR 1 LED (kırmızı) G/Ç Ürün ağırlığı : 0,165 kg W cinsinden güç tüketimi : 1,06 W 24 V DC tipik 1,50 W 24 V DC maksimum 0,32 W 3,3 V DC tipik 0,48 W 3,3 V DC maksimum Ortam Koşulları Titreşim direnci : 3 gn Darbe dayanımı : 30 gn Depolama ortam koşulları : -40…85 °C Nominal çalışma ortam sıcaklığı : 0…60 °C Bağıl nem : 5…95 % -de 55 °C yoğuşmasız IP koruma derecesi : IP20 Direktifler : 2014/35/EU - düşük voltaj direktifi 2014/30/EU - electromanyetik uygunluk Ürün sertifikaları : CE RCM CSA EAC Deniz Ticareti UL Standartlar : EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201
