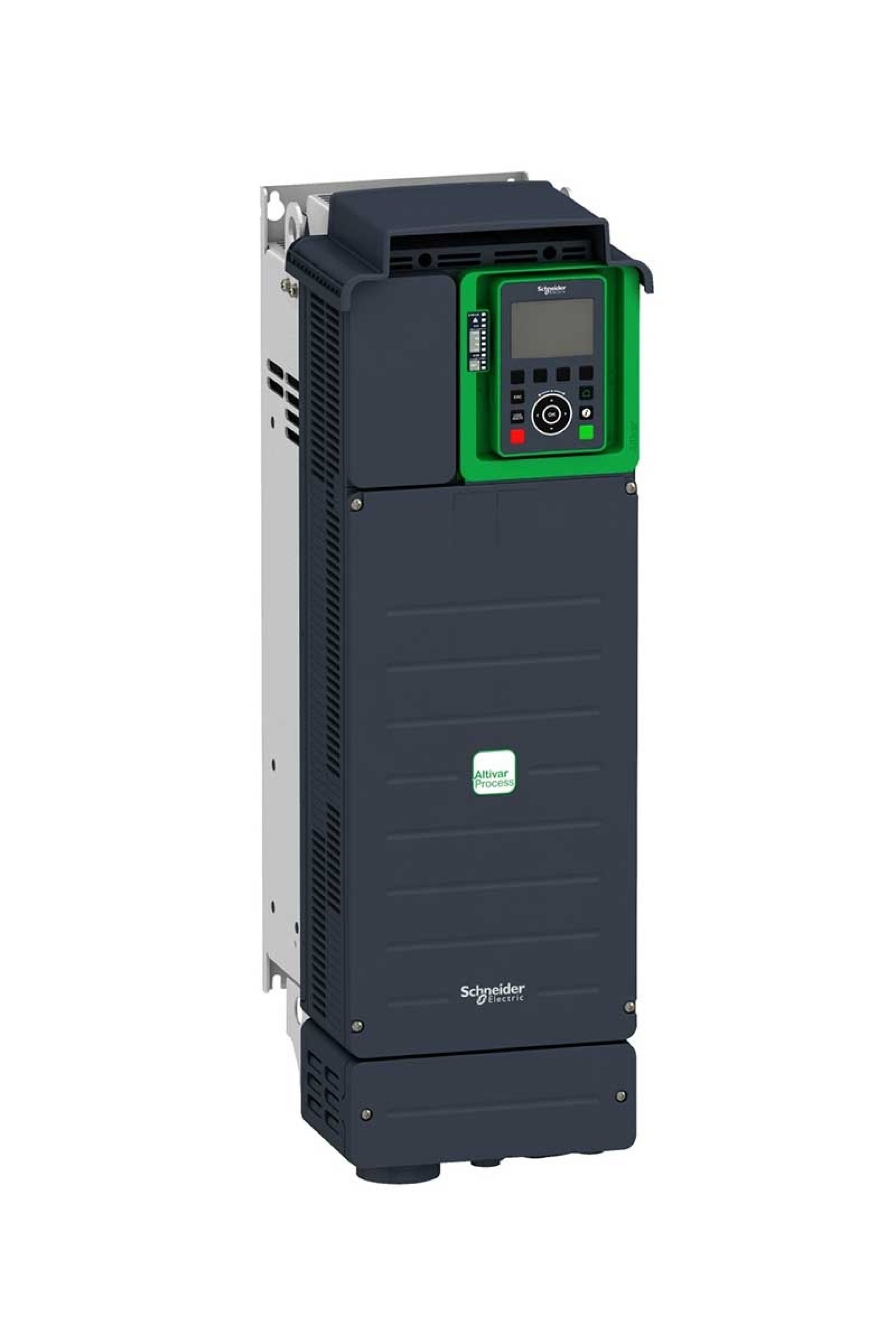

Schneider Electric Hız Kontrol Cihazları Ürün Özellikleri Ürün serisi : Altivar Process ATV900 Cihaz uygulaması : Endüstriyel uygulama Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürün varış yeri : Asenkron motorlar Ürüne özel uygulama : Endüstriyel süreç Şebeke faz sayısı : 3 faz Montaj Tipi : Duvara monte Haberleşme port protokolü : Modbus seri [Us] nominal besleme gerilimi : 200...240 V - 15...10 % Motor gücü kW : 22,0 kW için normal şart 18,5 kW için Ağır şart Motor gücü hp : 30,0 hp için normal şart 25,0 hp için Ağır şart Sürekli çıkış akımı : 92,6 A -de 4 kHz için normal şart 78,4 A -de 4 kHz için Ağır şart EMC filtresi : Entegre With EMC plate option IP koruma sınıfı : IP21 Koruma sınıfı : UL tip 1 Seçenek Modülü : Yuva A: iletişim modülü için Profibus DP V1 Yuva A: iletişim modülü için Profinet Yuva A: iletişim modülü için DeviceNet Yuva A: iletişim modülü için EtherCAT Yuva A: iletişim modülü için CANopen daisy zinciri RJ45 Yuva A: iletişim modülü için CANopen SUB-D 9 Yuva A: iletişim modülü için CANopen vidalı terminaller Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü Yuva B: 5/12 V dijital enkoder arayüz modülü Yuva B: analog enkoder arayüz modülü Yuva B: çözücü enkoder arayüz modülü Iletişim modülü için Ethernet Powerlink Dijital giriş lojiği : 16 önceden ayarlı hız Asenkron Motor Kontrol Profili : Değişken moment standardı Optimum moment modu Sabit tork standartı Maksimum çıkış frekansı : 599 Hz Anahtarlama frekansı : 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile Nominal anahtarlama frekansı : 4 kHz Hat akımı : 76,0 A -de 200 V (normal şart) 64,8 A -de 200 V (Ağır şart) 64,3 A -de 240 V (normal şart) 54,5 A -de 240 V (Ağır şart) Görünen güç : 26,7 kVA -de 240 V (normal şart) 22,7 kVA -de 240 V (Ağır şart) Maksimum geçici akım : 111,1 A süresince 60 s (normal şart) 117,6 A süresince 60 s (Ağır şart) Şebeke frekansı : 50...60 Hz MUHTEMEL HAT ISC : 50 kA Tamamlayıcı Özellikler Dijital giriş sayısı : 10 Dijital giriş tipi : DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V) STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm Dijital çıkış sayısı : 2 Dijital çıkış tipi : Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA Analog giriş sayısı : 3 Analog giriş tipi : AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit Analog çıkış sayısı : 2 Analog çıkış tipi : Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit Röle çıkış sayısı : 3 Röle çıkış tipi : Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles Maksimum anahtarlama akımı : Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Minimum anahtarlama akımı : Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC Fiziksel arayüz : Ethernet 2 telli RS 485 Konnektör tipi : 2 RJ45 1 RJ45 Erişim yöntemi : Slave Modbus TCP İletim hızı : 10, 100 Mbits 4.8 kbps 9600 bit/s 19200 bit/s İletim çerçevesi : RTU Adreslerin sayısı : 1…247 Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz Polarizasyon tipi : Empedans yok Hızlanma ve yavaşlama rampaları : 0.01 ... 9999 s'den ayrı olarak doğrusal ayarlanabilir Motor kayma kompanzasyonu : Ayarlanabilir Sürekli mıknatıslı motor yasasında bulunmaz Otomatik her türlü yük Bastırılabilir Durana kadar frenleme : DC enjeksiyon ile Maksimum Giriş Akımı : 76,0 A Maksimum çıkış voltajı : 240,0 V Göreceli simetrik ağ frekans toleransı : 5 % Yüksek yükte taban yük akımı : 78,4 A Düşük aşırı yükte taban yükü akımı : 92,6 A W cinsinden güç dağılımı : Doğal konveksiyon: 107 W -de 200 V 4 kHz Zorlamalı konveksiyon: 707 W -de 200 V 4 kHz Koruma tipi : Termal koruma: motor Güvenli tork kapatma: motor Motor fazı kesme: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Aşırı ısınma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Çıkış geriliminin aşırı yükü: sürücü Kısa devre koruması: sürücü Motor fazı kesme: sürücü DC veriyolunda aşırı gerilimler: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Aşırı hız: sürücü Kontrol devresinde kesme: sürücü Set başına Miktar : 1 Genişlik : 226 mm Yükseklik : 673 mm Derinlik : 274 mm Ürün ağırlığı : 27,3 kg Elektrikli bağlantı : Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16 Hat tarafı: vidalı terminal 35...50 mm²/AWG 2...AWG 1 Motor: vidalı terminal 50 mm²/AWG 1 DC barası: vidalı terminal 35...50 mm²/AWG 3...AWG 1 İletim hızı : 10, 100 Mbit/sn için Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri Değiştirme modu : Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri Polarizasyon tipi : Empedans yok için Modbus seri Adreslerin sayısı : 1…247 için Modbus seri Besleme : Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması Yerel sinyalleme : Yerel diagnostik: 3 LED (tek/iki renkli) Dahili haberleşme durumu: 5 LED (iki renkli) Haberleşme modülü durumu: 2 LED (iki renkli) Gerilimin varlığı: 1 LED (kırmızı) Giriş uyumluluğu : DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68 STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 Dijital giriş lojiği : Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1) Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1) Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1) Örnekleme süresi : 2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş 5 ms +/- 1 ms (DI7, DI8) - darbe girişi 1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş 5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış Doğruluk : +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış Doğrusallık hatası : AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş AQ1, AQ2: +/- % 0,2 için analog çıkış Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) Yalıtım : Güç ve kontrol arasındaki terminaller Ortam Koşulları Çalışma yüksekliği : <= 1000 m olmadan 1000...4800 m 100 m başına % 1 akım düşüşüyle Çalışma konumu : Dikey +/- 10 derece Ürün sertifikaları : TÜV UL CSA İşaretleme : CE Standartlar : UL 508C EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 Maksimum THDI : <48 % yükün %80...%100'ü arasında 'e uygunIEC 61000-3-12 Montaj stili : Muhfazalı Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Çevre Sınıfı (operasyon sırasında) : Class 3C3 göre IEC 60721-3-3 Class 3S3 göre IEC 60721-3-3 Şok etkisi altında maksimum hızlanma (çalışma sırasında) : 150 m/s² at 11 ms Titreşim stresi altında maksimum hızlanma (çalışma sırasında) : 10 m/s² at 13...200 Hz Titreşimli yük altında maksimum sapma (çalışma sırasında) : 1.5 mm at 2...13 Hz Soğutma havası hacmi : 240 m3/h Aşırı gerilim kategorisi : III Düzenleme döngüsü : Ayarlanabilir PID regülatör Yalıtım direnci : > 1 MOhm 1 dakika için topraklamaya 500 V DC Gürültü seviyesi : 71,5 dB 'e uygun86/188/EEC Titreşim direnci : 1,5 mm Tepeden Tepeye (f= 2… 13 Hz) 'e uygun IEC 60068-2-6 1 gn (f= 13… 200 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 15 gn için 11 ms 'e uygunIEC 60068-2-27 Çevresel özellik : Kimyasal kirlilik direnci sınıf 3C3 'e uygunEN/IEC 60721-3-3 Toz kirliliği direnci sınıf 3S3 'e uygunEN/IEC 60721-3-3 Bağıl nem : 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 Çalışma için ortam hava sıcaklığı : -15…50 °C (olmadan) 50…60 °C (değer kaybı faktörü ile) Gürültü seviyesi : 71,5 dB Kirletme derecesi : 2 Ortam hava taşıma sıcaklığı : -40…70 °C Depolama ortam koşulları : -40…70 °C
